會員注冊西門子S7-200 PLC的模擬量輸入電路是將外部輸入的模擬量信號轉換成1個字長的數字量存入模擬量輸入映像寄存器區域，區域標志符為AI。
模擬量輸出電路是將模擬量輸出映像寄存器區域的1個字長（16位）數值轉換為模擬電流或電壓輸出，區域標志符為AQ。在PLC內對應的數字量字長為16位，即兩個字節，故其地址均以偶數表示，如AIW0、AIW2、…和AQW0、AQW2、…。
模擬量輸入/輸出的地址編號范圍根據CPU的型號不同而有所不同，CPU222為AIW0～AIW30/AQW0～AQW30；CPU224/226為AIW0～AIW62/AQW0～AQW62。 模擬量輸入/輸出至少以2個字(W)為單位分配地址，每路模擬量輸入/輸出占用1個字（2個字節）。如果有3路模擬量輸入，則需分配4個字( AIW0、AIW2、AIW4、AIW6)，其中字AIW6沒有被使用，但不可被占用或分配給后續模塊。如果只有1路模擬量輸出，則需分配2個字(AQW0、AQW2)，其中字AQW2沒有被使用，也不可被占用或分配給后續模塊。 CPU22X內部元件的編址范圍如表4-10所示。

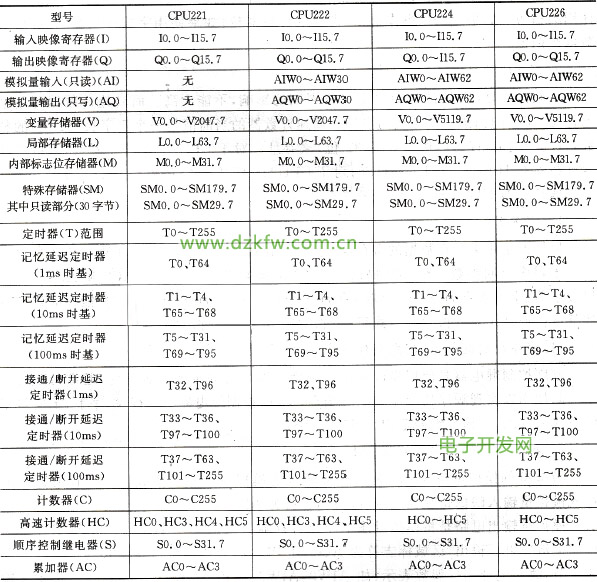

表4-10 CPU22X內部元件的編址范圍
