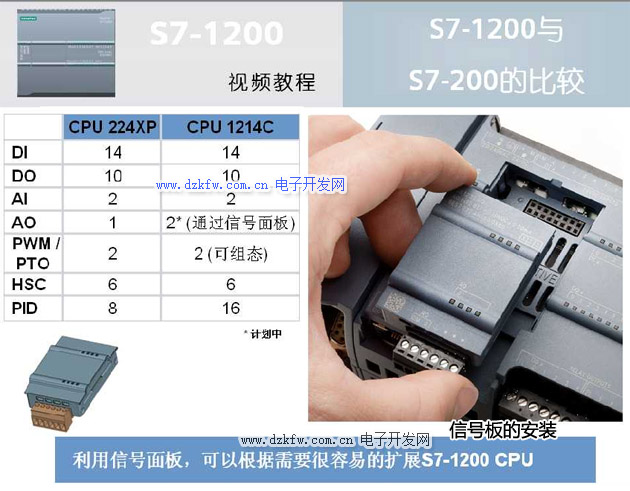

會員注冊從擴展能力來看，S7-1200具有比S7-200更強大的擴展功能。S7-200只能在右側擴展模塊，最多只能擴展7個模塊，而S7-1200左側、右側、上方都可以進行擴展，右側最多可以擴展8個模塊(SM)，左邊最多可以擴展3個通信模塊(CM)，上方可以擴展一個信號板。
模塊擴展之后，S7-200和S7-1200的地址分配情況有所不同。對于S7-200PLC擴展模塊的地址，是根據位置系統自動進行分配的。而S7-1200PLC擴展模塊的地方可以在軟件的設備視圖組態中進行自行分配。
從通信能力來看，S7-200集成一個或兩個標準的RS485口，而S7-1200集成一個或兩個PROFINET接口。S7-200的485口可以與編程軟件進行連接，還可支持MODBUS通信，與觸摸屏或上位機的通信。S7-1200集成的ROFINET接口除了可以與編程軟件的連接之外，還可以做PLC之間的S7通信，與遠程I/O的通信、也可以與第三方設備之間實現OUC通信或MODBUSTCP通信。S7-1200需要使用RS232或485進行通信時，需要另外配置通信模塊或通信信號板。
其次，再看看存儲器大小方面。S7-200的存儲器分為數據存儲器盒程序存儲器，不同型號的CPU，存儲器的大小不一樣。而S7-1300的存儲器分為工作存儲器。裝載存儲器盒保持性存儲器這三種。除了保持性存儲器外，不同型號的CPU所支持的存儲器的大小是不同的。
還有，它們的程序結構也不一樣。S7-200的程序結構分為主程序、子程序和中斷程序。S7-1200的程序結構分為OB塊、FB塊、FC塊、DB塊。

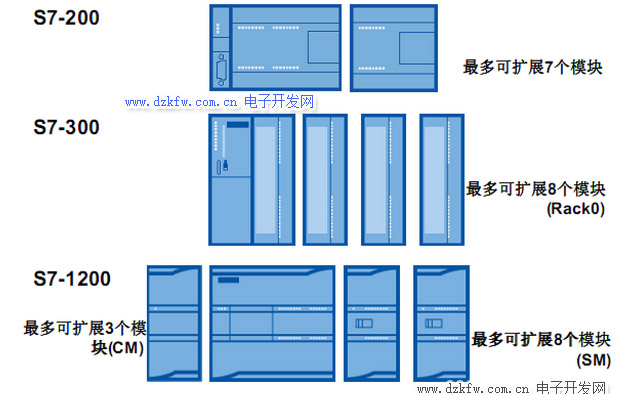

S7200最多可以擴展7個模塊；S7300最多可擴展8個模塊（RACK0）;S71200則可擴展最多3個CM模塊，最多8個SM模塊。
S7200的I/O地址自動分配，不能改變，S71200的I/O地址可手動重新分配；
存儲卡存儲空間大小：S7200為5MB（選用，MC卡）,s71200可達24MB（選用MC卡），s7300在10MB（必須使用MMC卡），

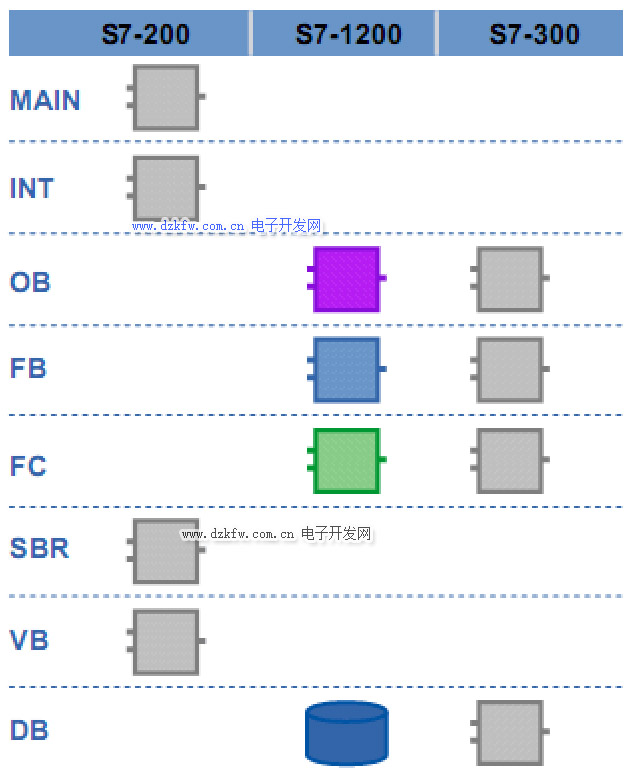

功能塊的類型：
