圖1-1
2) 對CPU進行設定

圖1-2
　　這里我們可以對CPU的型號名稱與MPI通訊站地址進行修改與設定
3) 選擇編程模式

圖1-3
　　此處我們可以預設所要使用的組織塊，當然OB1作為主程序是必須選擇的，其他組織塊視情況而定。當然編程語言也是可以進行設定的，此處我們可以在梯形圖(LAD)、語句表(STL)、功能塊圖(FBD)之間進行任意選擇。
4) 設定項目名稱

圖1-4

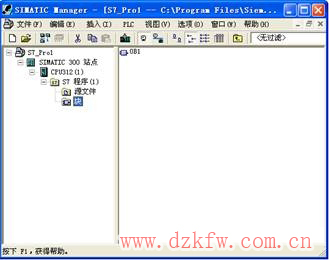

5)完成設定建立項目

圖1-5
　　這里需要注意的是當項目建立完成后，硬件中除了CPU與機架以外是沒有任何其他硬件的，所以在編寫程序之前我們必須根據控制要求來選擇其他模塊進行組態，否側我們編寫完成的程序下載到plc中也是無法運行的。
2、 常規方法建立項目
　　除了使用向?qū)�來建立�?xiàng)目外，我們通常情況都是按步驟使用常規的方法來建立項目的，使用常規方法建立項目相對于使用向?qū)Ы�立�?xiàng)目過程雖然更加繁瑣，但是整個流程的安排更加合理規范，這就可以盡可能的減少出錯的幾率，因此編寫點位較多的大型項目我都是使用常規方法來建立項目的。
1)  新建項目

圖2-1
2)確定項目名稱

圖2-2

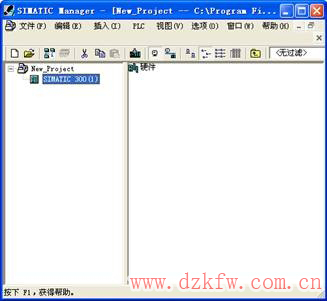

3) 插入S7-300站點

圖2-3

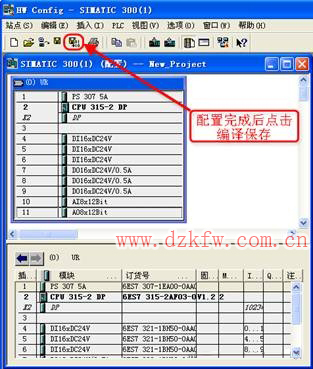

4)根據現場工藝情況配置硬件

圖2-4
　　這里需要注意的是硬件的配置一定是要符合現場工藝要求的，也就是說我們必須通過對現場整個工藝流程的分析后建立一張I/O點位表，以這張表作為依據來配置I/O模塊。

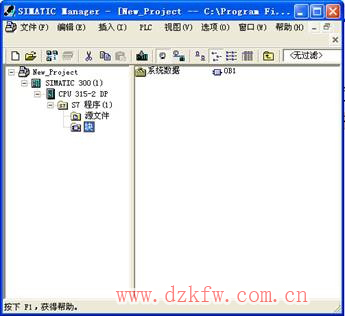

5) 項目建立完成

圖2-5
