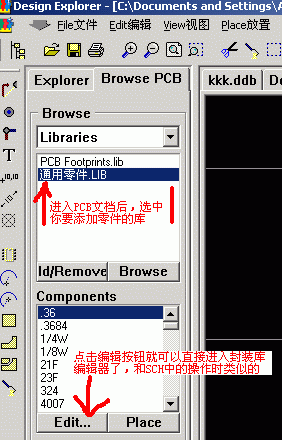

會員注冊1.打開在前幾課已經做過的PCB，選擇那個我給大家提供的封裝庫，
然后按著圖選擇編輯按紐就進入了PCB封裝編輯器

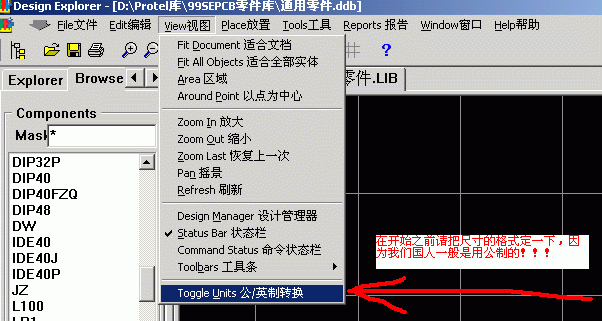

2.先把制式轉換一下，改為公制
3.新建一個PCB封裝

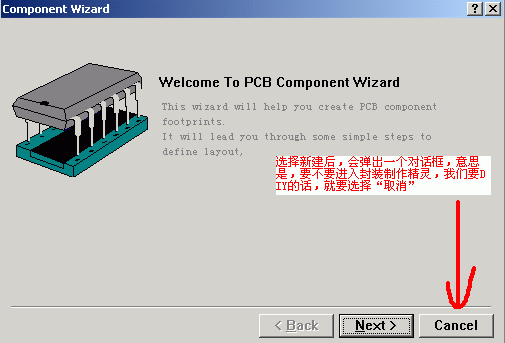

4.之后會出現這個對話框，是一個傻瓜精靈，選擇取消，因?yàn)槲覀円鲆粋�(gè)完全屬于自己的封裝

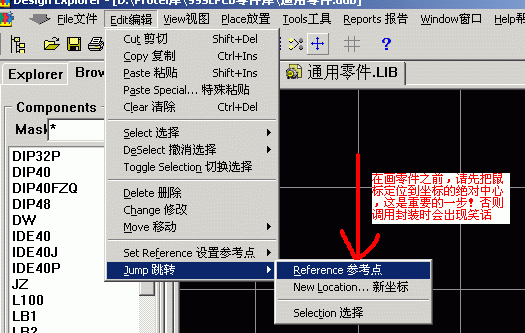

5.注意：在做之前一定要把封裝的起始位置定位成絕對中心，否者做好后的封裝無法正常調用！
6.如果對默認的封裝名不滿意，就需要改一個自己喜歡的

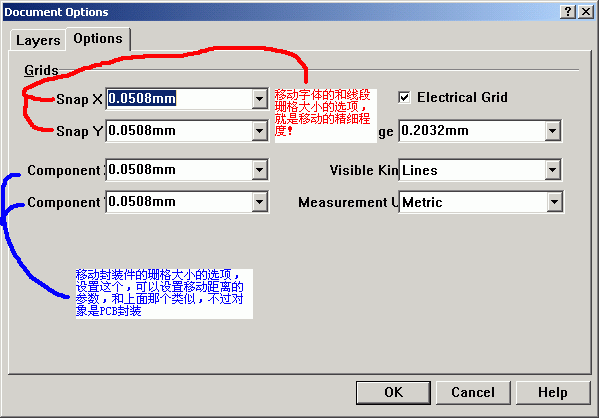

7.這個是用來設置網格的標準，屬于是個人喜好問題

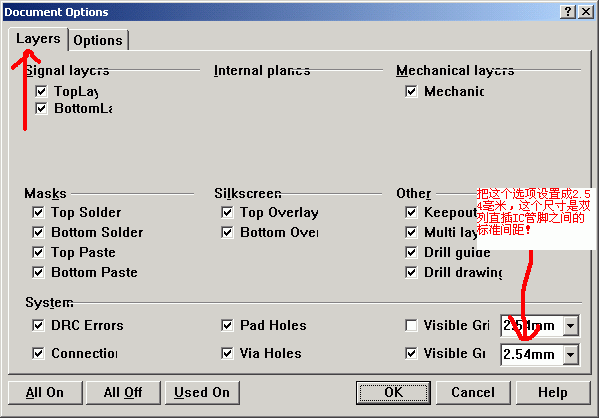

8.這個就是執行上一步后的對話框

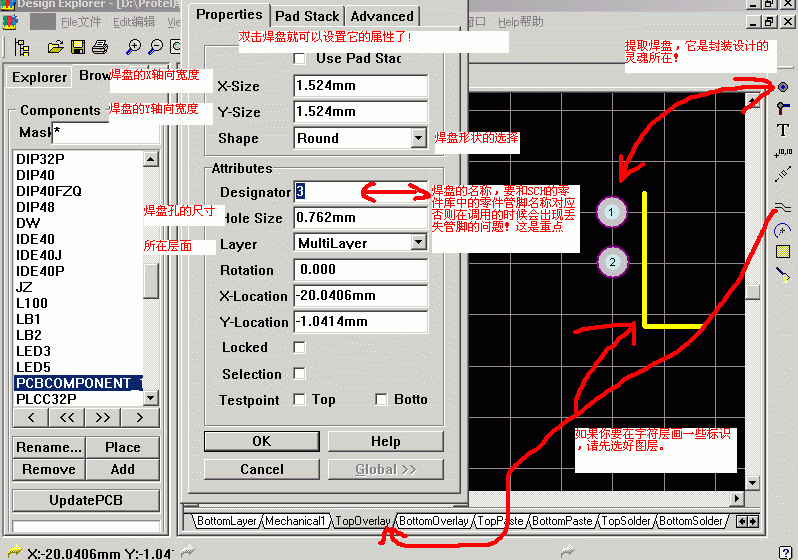

9.可以開始做封裝了，注意哪些中文注釋，核心問題就是焊盤的名稱，但愿你還記得做SCH零件的重點>>
10.用這個功能可以知道我們做的封裝的尺寸是不是精確的
