會員注冊在PCB文件上面加上漢字一直都是很多網友比較感興趣的事情。PROTEL早期的版本加漢字比較困難,99SE改變了這一點。不但可以方便的加上漢字,加上照片也沒有問題,加照片的方法稍后再講，下面先來看看加漢字的具體方法：

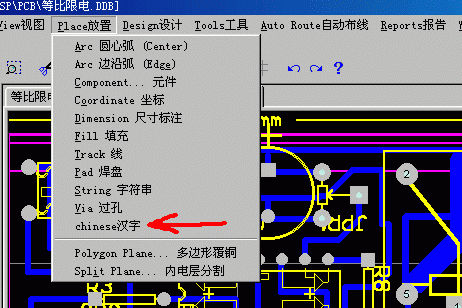

第一步：安裝好PROTEL99SE，運行主菜單下的“放置>漢字”

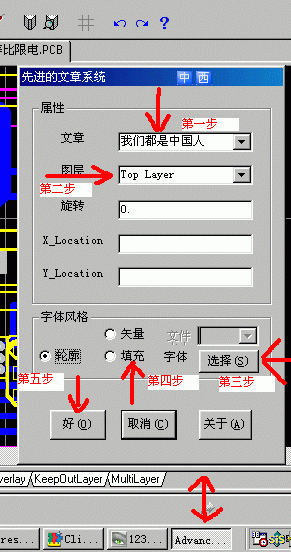

第二步：在彈出的菜單中進行相應的設置：1設置要輸入的漢字，2設置漢字所在的層，3設置字體和字號大，4小選擇文字為空心的還是實心的效果，5設置好以后確定，這樣系統就已經記下了你的設置，以備隨時調用。
第三步：此時再次運行主菜單下的“放置>漢字”，把鼠標停在要加漢字的地方幾秒，就會出現你剛才設置好的漢字的虛影，此時點擊鼠標左鍵會將漢字定位，點擊右鍵則會取消此次操作。

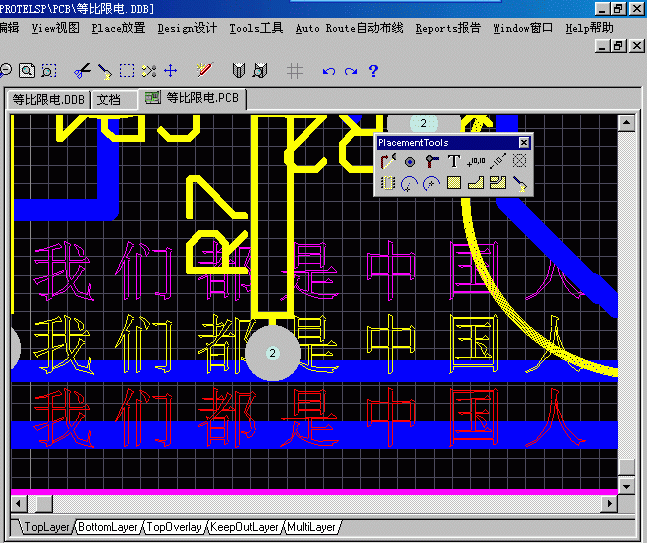

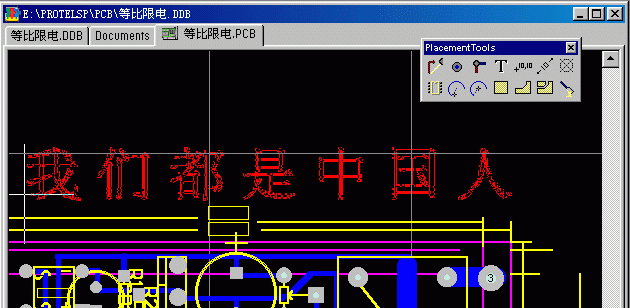

到這里，設置的方法大至已經講完，希望大家都能輕松的把自己的PCB作品加上漂亮的漢字。讓在PCB上面不再只是高手的密技，下面是二個實際效果，一個是虛線的效果，一個是實線的效果。只是一些效果演示，層是亂設置的，只為說明原理，望各位兄臺不要見怪：
