電路工作原理

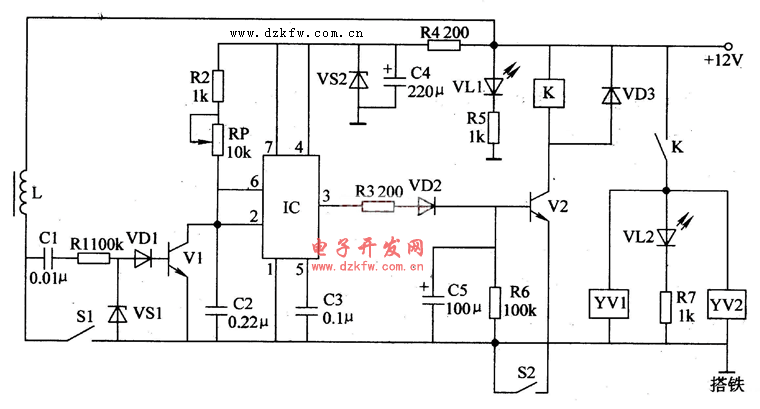

　　該汽車電子節油器電路由晶體管Vl、V2、集成電路IC、繼電器K、電磁閥YVl、YV2和有關外圍元器件組成，如圖所示。


        元器件選擇

　　Rl-R3和R5-R7均選用1/4W碳膜電阻器;R4選用lW碳膜電阻器。

　　RP選用膜式可變電阻器。

　　Cl-C3選用獨石電容器或滌綸電容器;C4和C5均選用耐壓值為16V的鋁電解電容器。

　　VDl-VD3選用1N4001或1N4007型硅整流二極管。

　　VSl選用1/4W、1?8V穩壓二極管，例如1N4614、2CW5O等型號;VS2選用1?5W、6?lV穩壓二極管，例如1N5920等型號。

　　VLl選用φ5mm的綠色高亮度發光二極管;VU選用φ5mm的紅色發光二極管。

　　Vl選用S9013型硅NPN型晶體管;V2選用S805O或C8050型硅NPN型晶體管。

　　IC選用NE555型時基集成電路。

　　電路中，L為汽車上點火線圈的一次繞組，Sl為汽車分電器上的觸頭開關 (俗稱 《白金")。S2是節油開關，將其安裝在氣門位置螺釘處，與節氣門同時動作 (節氣門打開時，S2斷開;節氣門關閉時，S2接通)。

　　當汽車起動時，+l2V電源接通，發光二極管VLl點亮。+l2V電壓經電阻器R4限流、降壓及電容器C4濾波、穩壓二極管VS2穩壓后，產生+6V左右的工作電壓，該電壓一路直接供給IC;另一路經電阻器R2、可變電阻器RP加至Vl的集電極上，對電容器C2充電。此時，IC的2腳和6腳為高電平，3腳為低電平，V2處于截止?fàn)顟B(tài)，繼電器K和電磁閥YVl、YV2均不工作，油路處于供油工作狀態。

　　當汽車發動機開始運轉時，由于Sl的開關作用，使線圈L兩端產生脈沖電壓。此脈沖電壓經隔直電容器Cl、電阻器Rl、鉗位二極管VSl、限幅二極管VDl處理后，加至Vl的基極，使Vl導通，在IC的2腳和6腳上產生低電平脈沖，使IC內部的單穩態觸發器翻轉，由穩態變?yōu)闀簯B(tài)，其3腳由低電平變?yōu)楦唠娖剑�使倪的基極為高電平。

　　汽車在行駛過程中，節油開關S2是由汽車駕駛員在操作油門的同時進行控制的，一般處于斷開狀態，故V2截止，K不吸合，YVl和YV2均不動作，發動機正常供油。當汽車遇到下滑、減速或其他不用油的情況時駕駛員可將油可踏板松下，使S2閉合，V2導通，繼電器K吸合，電磁閥YVl、YV2均動作將油路阻斷，停止向發動機供油，同時發光二極管VL2發光。

　　兩個電磁閥YVl和YV2分別控制著化油器的迸油道和主量孔。當停止供油時仍能使浮子室內的油平面保持不變，在停止供油后，發動機的轉速隨之下降，汽車點火脈沖的占空比(脈沖周期與脈沖寬度之比)也隨之減小。當在兩個脈沖周期內C2上的充電電壓大于2Vcc/3(4V以上)時，IC內部的單穩態觸發器會由暫態變?yōu)榉�(wěn)態，其3腳將由高電平反轉為低電平，使V2截止，K觸頭釋放，電磁閥YVl和YV2均斷電，其閥心復位，化油器恢復供油，保證汽車在最低速或停止?fàn)顟B(tài)下均維持怠速狀態;同時，VL2熄滅，直至重新加速。

　　安裝與調試

　　電路焊裝完畢后，將汽車化油器浮子室的原迸油管卸下，在迸油管與浮子室之間裝上進油控制電磁閥YVl;再將主量孔螺釘卸下，換上主量孔控制電磁閥YV2，將節氣門螺釘取下，裝上專用絕緣螺釘，并重新調好怠速。

　　用手將汽油泵人浮子室內，看兩個電磁閥與化油器連接處是否有漏油現象。檢查無誤后可以試車:

　　先將汽車變速桿置于空擋位置，起動發動機，待發動機起動運轉后，慢慢給發動機加速，待其正常運轉后再快速將油門踏板放開，若此時VU能點亮，發動機轉速逐漸下降，則說明S2閉合正常，電磁閥YVl和YV2已動作，并將油路阻斷。若發動機轉速降至怠速時，VL2熄滅，則說明電磁閥YVI和YV2巳復位，節油器開始供油，發動機維持怠速運轉。

　　若松開油門踏板后，VL2顯示時田很短，則可以通過調節可變電阻器RP的阻值使VL2的顯示時間加長，直到發動機轉速下降至怠速時VL2才熄滅為止。
