會員注冊車用電源轉換器的原理、制作

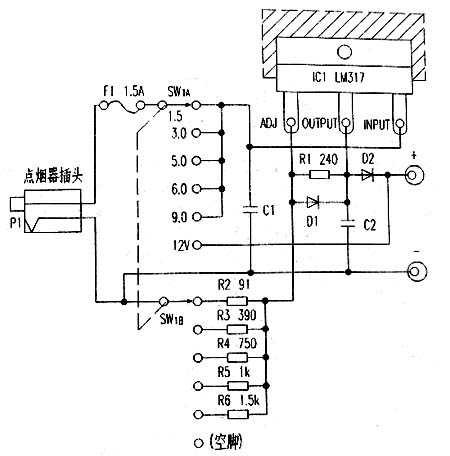

電路見圖，12V電源從車載點煙器插孔取出，經二刀六位波段開關之一SW1A送入可調三端穩壓器LM317的輸入腳，LM317的調整腳(ADJ)經SW1B接入不同阻值的電阻到電源負端。當SW1在不同檔位時，就可在輸出端獲得1.5V、3.0V、5.0V、6.0V、9.0V、12V幾種電壓，供相應的低壓電器使用。LM317應安裝在鋁散熱器(100×100×25mm)上，主要是因為在1.5V檔時發熱量較大。整個電路裝入適當?shù)男『兄�，面板上只設波段開關即可。
圖中R2~R6是輸出電壓設定電阻，若需其它等級電壓，可按下式計算：
VOUT=(1+R2/R1)VREF+IADJ≌(1+R2/R1)VREF
式中VREF為基準電壓，典型值1.25V，IADJ為ADJ腳流出電流，典型值50μA，R2代表圖中R2~R6之一。
圖中C1、C2為防振電容，C3可提高紋波除去率和電路穩定性，D1為輸出短路保護二極管，D2防止輸出端出現高于輸入端電位時對穩壓器的損害。
在汽車內的點煙器插孔，只能獲取12V的電壓，但CD、液晶TV、MP3、游戲機等卻需要不同的電源電壓。下面制作的簡單轉換器可解決這一問題。
