會員注冊 附圖為電原理圖。

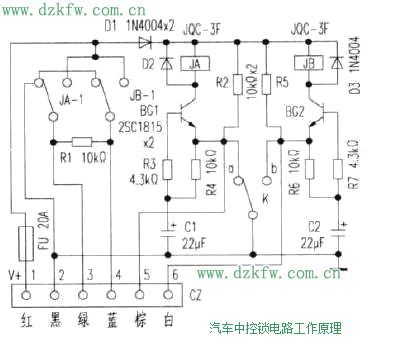

汽車中控鎖電路電路原理圖 由圖可見，電路主要JA、BG1和JB、BG2及外圍阻容元件組成的兩個延時繼電器構成。假設中控鎖起始靜止狀態為開銷狀態，換向開關K與 a點接通，BGl無偏置而截止，Cl無充電，JA也不吸合。BG2因e極開路也截止，電源通過R5、R6向C2充電至接近+12V。 當按下主控鎖時，換向開關K接通b點，C2經R7、BG2的b“極迅速放電，使BG2導通，JB吸合，JBl常開觸點接通，電源由V+→藍→電機→綠→地。使其他三個電機正轉，完成鎖門動作。由于C2容量很小，瞬間即放電完畢，BG2又截止，JB斷電其觸點恢復原位。電源經R2、R4向C1充電至+12V。開鎖時，JA重復上述過程，電機反轉實現開鎖。
汽車中控鎖電路工作原理
