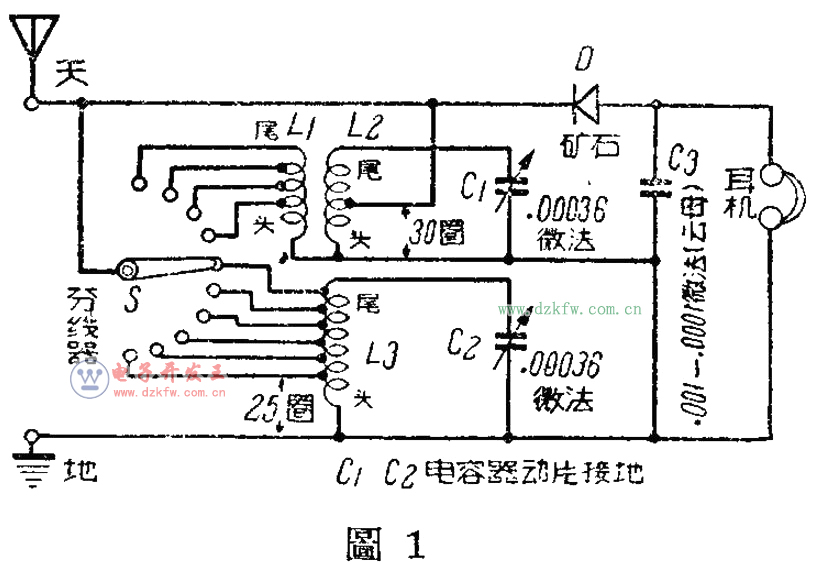

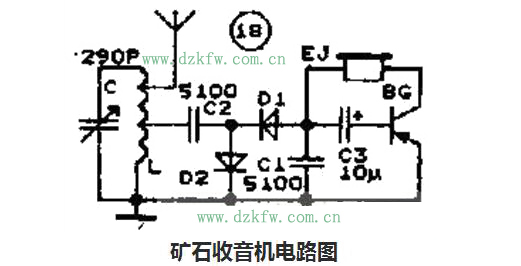

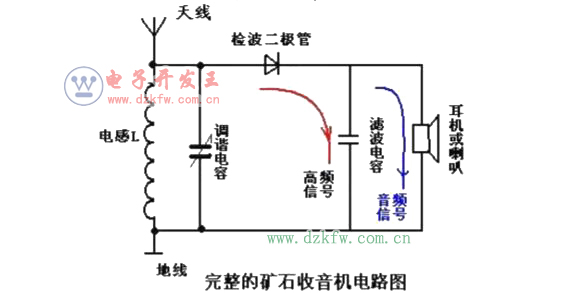

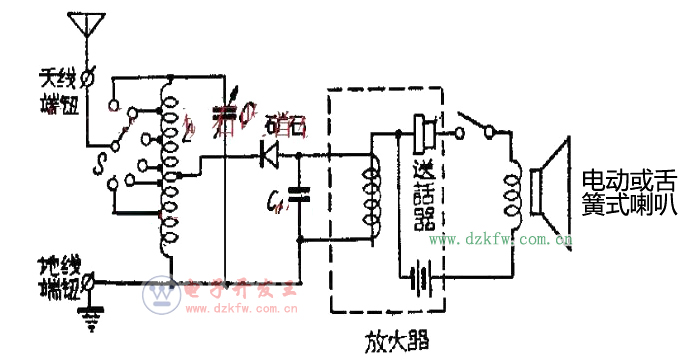

最近制作了一架礦石收音機，它的靈敏度與選擇性均能令人滿意，見圖1。我住在上海北站附近，接上連引入線共約15公尺的天線（水平部分約十公尺），地線接自來水管，上海市各電臺均可一一分清，聲音宏亮。

　　圖1雖有三個回路，其實它都是天線直接交連檢波，所以靈敏度很高，又有三個調節回路，所以選擇性也很好。

　　線圈的繞制：L1的直徑是38公厘，L2，L3直徑都是51公厘。L2用0.4公厘漆包線密繞80圈，線頭接C1動片，尾接C1定片，在30圈處抽出一線頭接到分線器的轉片和天線接線柱及礦石的一頭相連。L3用0.4公厘漆包線密繞90圈，在第25、35、45、55、65和75圈上共抽取6個頭，L3的線頭接C2動片，尾接C2定片，6個抽頭接到分線器上。L1用0.4公厘漆包線密繞45圈，在15、25和35圈上抽3個頭，L1線頭與L2線頭相連，L1線尾及三個抽頭都接到分線器上去。L1是放置在L2內，并且可以上下移動的，見圖2。L1在L2內移動的辦法是在L1的線圈管邊上裝一個T形的鐵皮架，短的一頭用螺絲吃緊在L1線圈管邊上，長的一頭鉆一小孔，小孔的大小能通過香蕉插頭，并可以緊密地和香蕉插頭扣住。另外在L2的旁邊用半公厘厚12公厘寬120公厘長的鐵皮，上面每隔5公厘鉆一個孔，孔的大小與T形架上的孔一樣。變成如圖2的形狀，用螺絲固定在底座上。這就成了L1可以在L2內任意上下移動的支架了。使用時，調節L1在L2內的上下距離，到聲音最響而雜音最小之處，將L1管上的T形鐵架的孔與L2邊上支架的孔對準后，用一枚香蕉插頭插好。就把L1固定住了。

　　C1：110pf空氣式陶瓷絕緣半調整電容器，可以根據天線的實際情況選擇適當數值的固定電容代替。

　　C2：250pf固定電容器

　　D：檢波二極管

　　L1–L4：可變電感線圈，由4個半球形線圈組成，最大電感1188µH，最小電感50µH。每個線圈用22號紗包線繞30圈。（外圈直徑4.0英寸，L1-外左半球，L2-外右半球。內圈直徑3.9英寸，L3-內左半球，L4-內右半球）

　　S1：?jiǎn)蔚?0擲小型旋轉開關（只用4檔）

　　S2：?jiǎn)蔚?0擲小型旋轉開關（只用3檔）

　　耳機：4500ΩDCM耳機

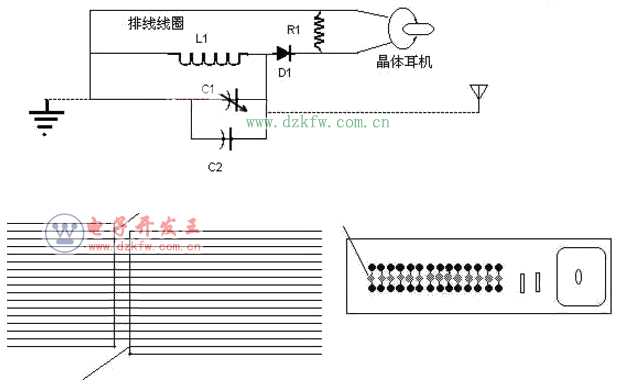

　　這個礦石收音機的天線回路增益很高，在本地有強電臺的地方您可以不用外接天線收聽廣播。天線線圈一段計算機用的15根排線。截取2M長，將兩端線頭剝出，每根線位移一位后頭尾連接，頭尾兩根引出構成一個框型天線。印刷線路板很簡單，可以用普通的萬能板來代替。

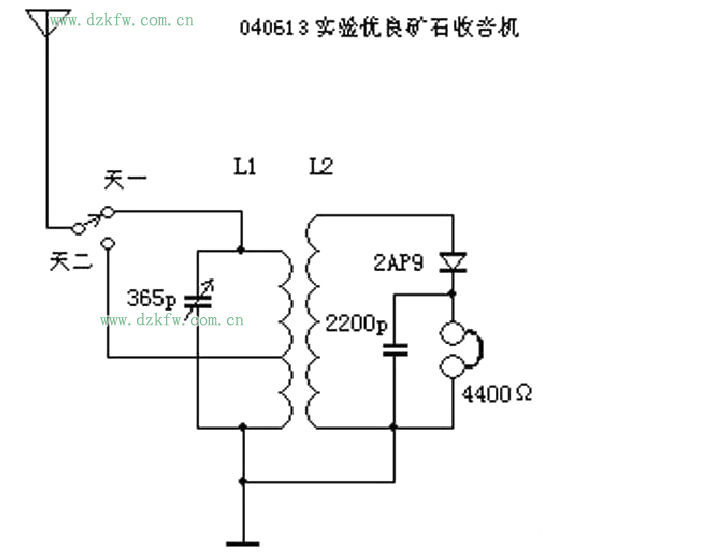

　　礦石收音機電路圖七：

　　線圈在直徑11cm的PVC硬塑管上用Φ1.0mm的漆包線平繞，L1繞30圈，電感量139μH。在距地13圈處抽頭。L2繞45圈，電感量220μH。耳機用4400Ω頭戴式。

　　單連可變電容用的是小型聚乙烯塑料介質的，容量20～365p。也可以使用其他規格的365p單連或雙連（用其中的一連）。檢波管用2AP9，也可以用其他2AP型點接觸型二極管，用3AG型三極管的bc結當二極管也行。不能用硅二極管或三極管，也不能用整流二極管。

　　耳機必須用高阻的，阻抗要高于800Ω。這里用的是軍用耳機，這種耳機目前比較好得到。耳機上并聯的2200p電容是檢波以后的高頻成分通路。由于高阻耳機的線圈分布電容較大，所以這個電容也可以不用，由實驗決定吧。

　　此機在北京市內能收到本地8個電臺，選擇性不錯，除1000KHz附近的兩個電臺頻率接近區分得較差以外，其他臺都能分清，音量較大。

　　使用室外T形天線，水平部分高度5m，長度10m，從水平段的中部引入室內，等效電容170p。地線用長50cm的“6分管”自來水鐵管打入地下，鐵管一端打孔，用螺絲擰緊引入線。

　　思考：

　　L1和單連可變電容以及天線的等效電容組成調諧回路。因?yàn)樘炀�電容是固定的不可改變，所以它的引入使得頻率覆蓋范圍減少。為了能完整地接收中波段，增設了一個單刀雙擲的開關。開關在“天一”位置時接收535～1000KHz，在天二位置時接收900～1600KHz并且每一個電臺都能精確諧振。

　　由于每個人架設的天線尺寸和高度都不一樣，天線等效電容也就各不相同，所以L1繞多少圈、在多少圈處抽頭，最好也要實驗決定，實驗的目的是做到合適當接收范圍。

　　L2的作用是使檢波回路與調諧回路達到阻抗匹配。耳機4400歐指的是直流電阻，而它的音頻交流阻抗約為40KΩ。耳機與檢波二極管2AP9組成的檢波回路作為調諧回路的負載，阻抗約為60KΩ。如果不用L2，而是把二極管直接接在L1的上端，會發現選擇性降低、音量減小，這就是阻抗失配造成的，所以阻抗匹配搞好了，對于礦石機來說是很重要的。如果耳機是其他阻抗的，要達到阻抗匹配，就要改變L2的圈數。大體來講，耳機的阻抗越高，L2的圈數就要越多，耳機的阻抗越低，L2的圈數就要越少，具體圈數可以實驗決定。
