會員注冊TDA7294是SGS-THOMSON意法公司推出的一款音色頗有新意的DMOS大功率音頻功率放大器集成電路，一掃以往線性集成功放和厚膜集成功放生、冷、硬的音色，廣泛用于Hi-Fi領域。它具有較寬范圍的工作電壓，（VCC+VEE）=80V；較高的輸出功率（高達100W的音樂輸出功率），并且具有靜音待機功能，很小的噪聲和失真，內部集成有短路電流及過熱保護功能。TDA7294內部線路設計以音色為重點，兼有雙極信號處理電路和功率MOS的特點，具有耐壓高、低噪音、低失真度、重放音色極具親和力等特色。
TDA7294主要參數為：Vs（電源電壓）為；I0（；
電壓范圍：±10V ~±40V
靜態電流：30mA
輸出電流峰值：10A
輸出功率：70W（電源＝±35V，RL＝8歐）
總諧波失真（THD）：0.01%(典型值)
轉換速率(SR)：10V/us
開環增益：80dB
閉環增益：30dB
TDA7294為15腳封裝，實物外觀

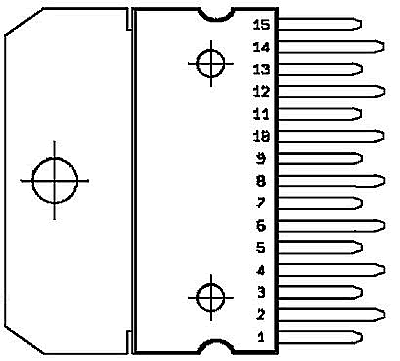

TDA7294引腳排列
各引腳功能如下
:①腳為待機端；②腳為反相輸入端；③腳為正相輸入端；④腳接地；⑤、⑾、⑿腳為空腳；⑥腳為自舉端；⑦腳為+Vs(信號處理部分）； ⑧腳為-Vs(信號處理部分)；⑨腳為待機腳；⑩腳為靜音腳；⒀腳為+Vs(末級）;⒁腳為輸出端；⒂腳為-Vs(末級）。
