74ls107為帶清除端的兩組 J-K 觸發器，其中 54/74107 是主從觸發，54/74LS107 是下降沿觸發，其主要電特性的典型值如下：

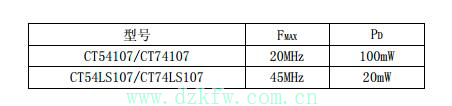

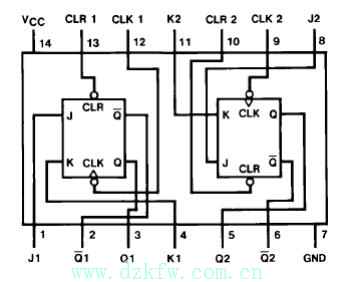

74ls107引腳圖及引腳功能
引腳功能
CLK1、CLK2————時鐘輸入端
J1、J2、K1、K2————數據輸入端
Q1、Q2、/Q1、/Q2————輸出端
CLR1、CLR2————直接復位端（低電平有效）

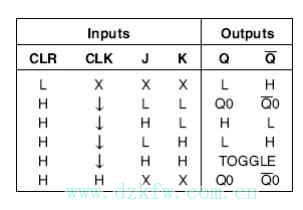

74ls107功能表
說明
H－高電平
L－低電平
X－任意
↓－高到低電平跳變
Q0－穩態輸入建立前 Q 的電平
/Q0－穩態輸入建立前/Q 的電平
74ls107極限值
電源電壓------------------------------------------------7V
輸入電壓
54/74107-----------------------------------------5.5V
54/74LS107---------------------------------------7V
工作環境溫度
54&TImes;&TImes;&TImes;------------------------------ －55～125℃
74&TImes;××------------------------------------0～70℃
貯存溫度-------------------------------------- －65～150℃

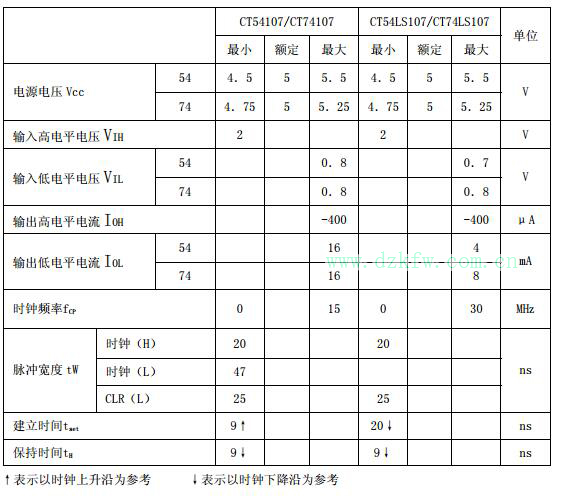

74ls107推薦工作條件

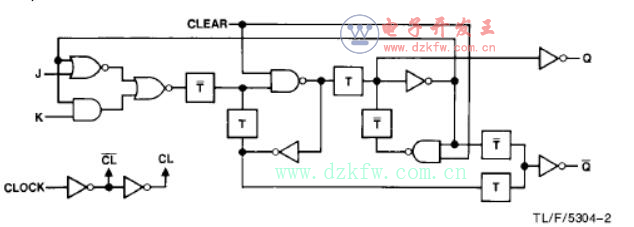

74ls107邏輯圖

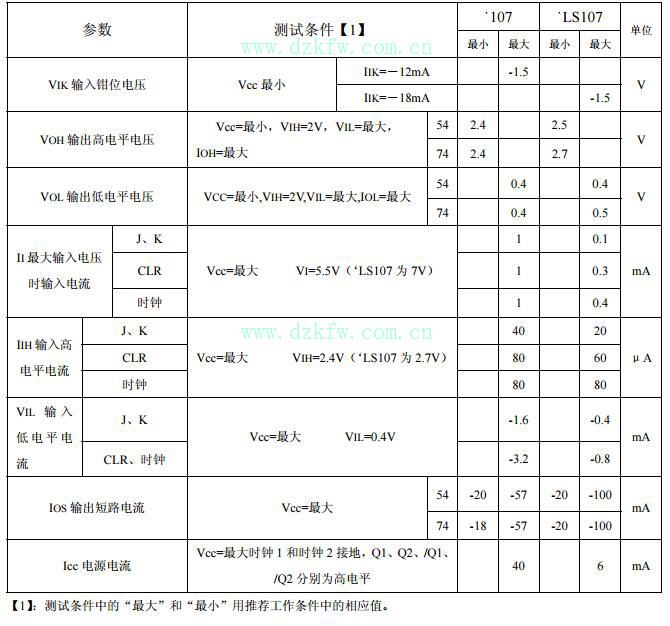

74ls107靜態特性（TA 為工作環境溫度范圍）

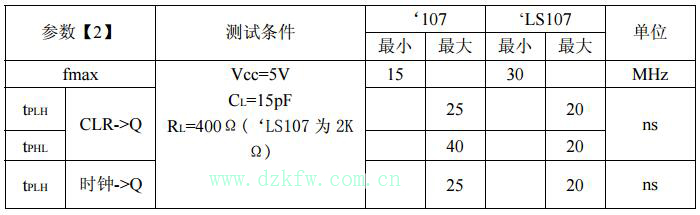

74ls107動態特性（TA＝25℃）
fmax－最大時鐘頻率
tPLH－輸出由低到高電平傳輸延遲時間
tPHL－輸出由高到低電平傳輸延遲時間
