一、什么是3D打印機？

3D打印機(3D Printers)，即快速成形技術的一種機器，是一位名為恩里科·迪尼(Enrico Dini)的發明家設計的一種神奇的打印機，它是一種數字模型文件為基礎，運用特殊蠟材、粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。

3D打印并非是新鮮的技術，這個思想起源于19世紀末的美國，并在20世紀80年代得以發展和推廣。中國物聯網校企聯盟把它稱作“上上個世紀的思想，上個世紀的技術，這個世紀的市場”。

3D打印機又稱三維打印機，是一種累積制造技術，通過打印一層層的粘合材料來制造三維的物體。在3D打印時，軟件通過電腦輔助設計技術(CAD)完成一系列數字切片，并將這些切片的信息傳送到3D打印機上，后者會將連續的薄型層面堆疊起來，直到一個 固態物體成型。

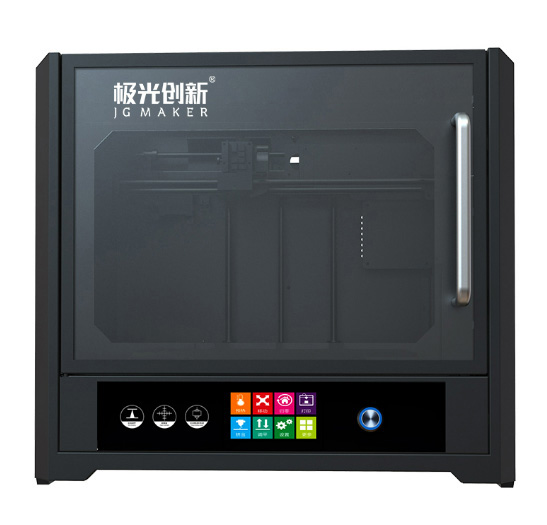

這里我以極光沃爾A6 3D打印機為例，實物圖如下：


二、產品簡介

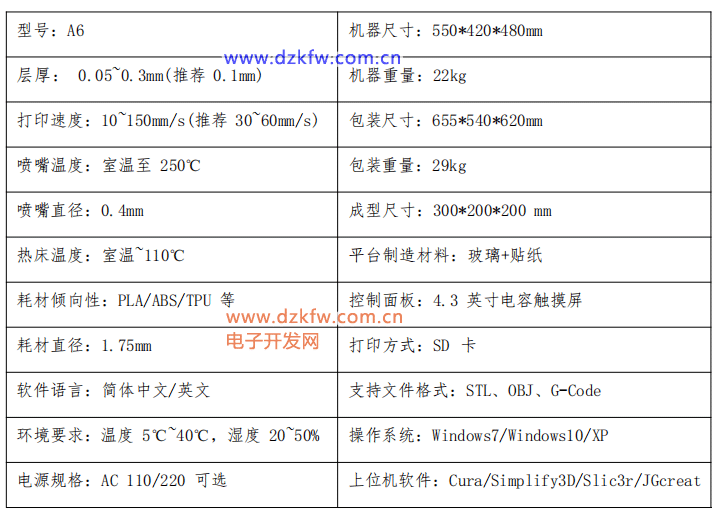

1. 機器參數

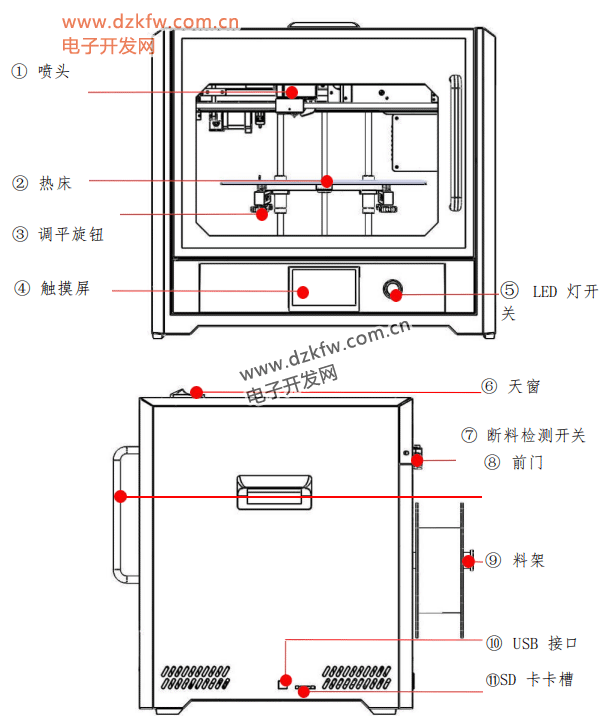

2. 機器部件

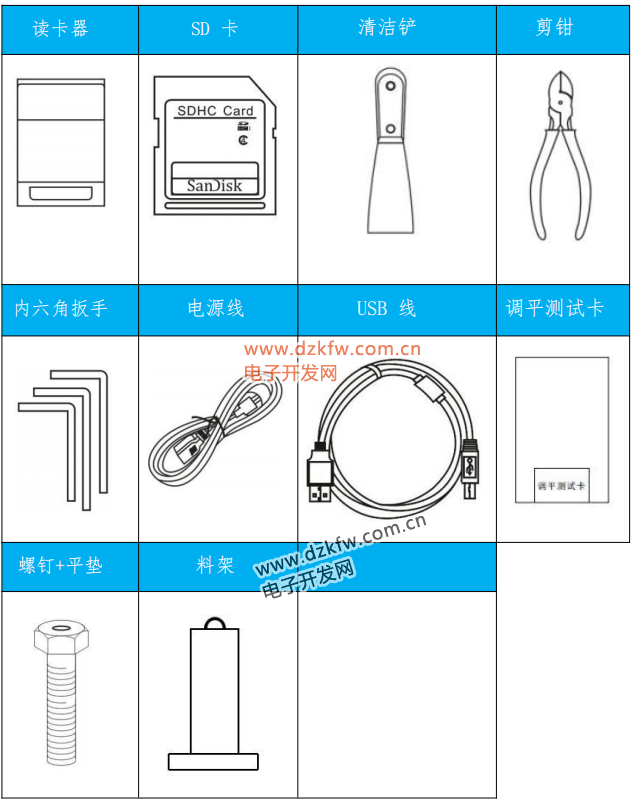

3. 相關配件


三、打印操作

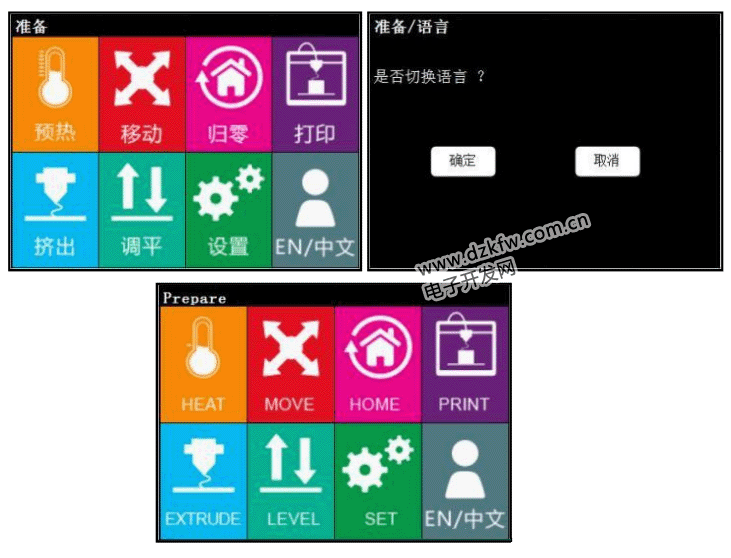

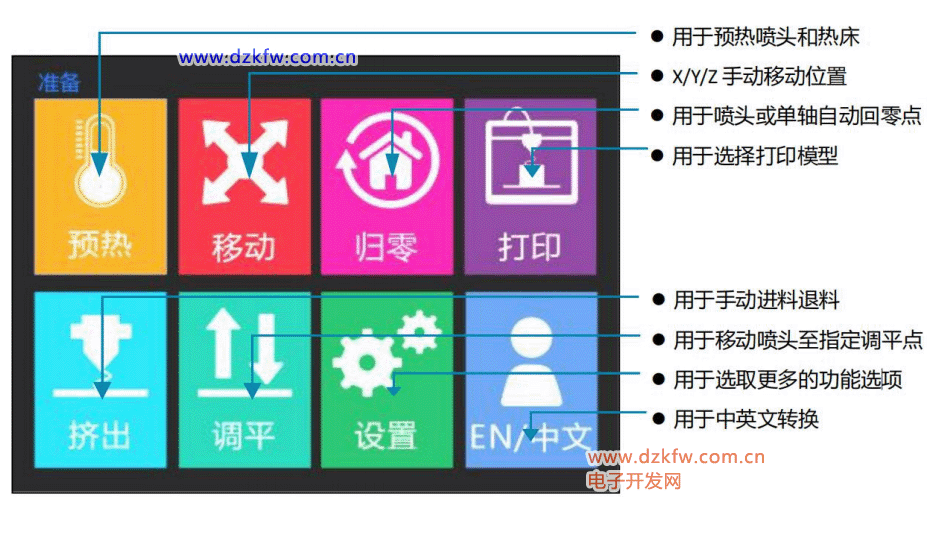

菜單功能

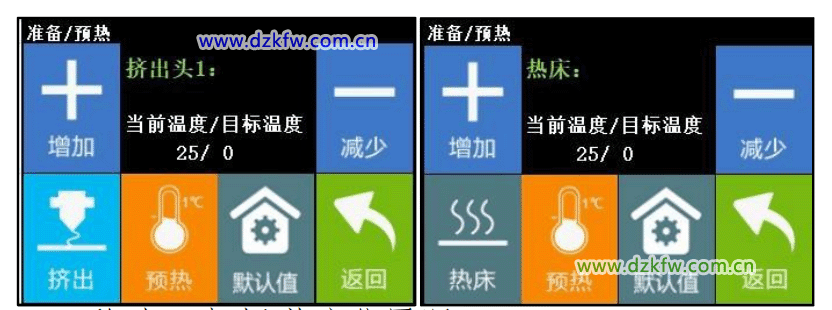

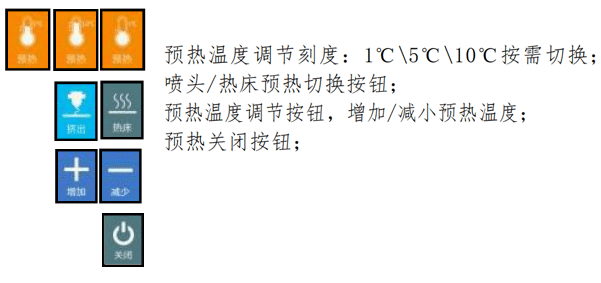

（1） 預熱：噴頭\熱床預熱操作

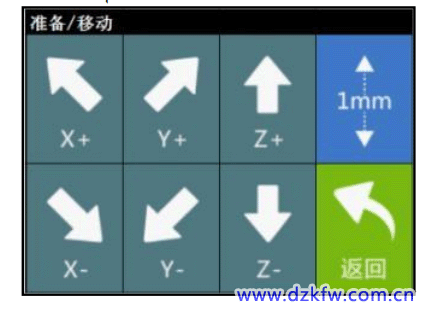

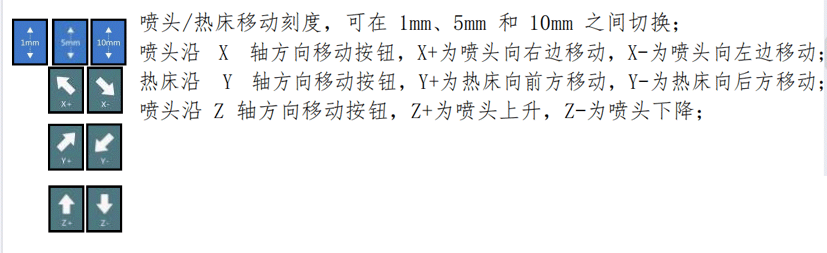

（2） 移動：噴頭\熱床位置調節

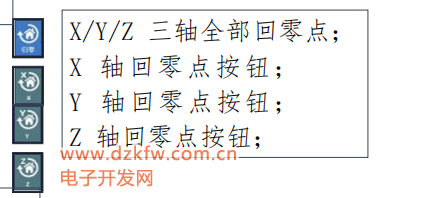

（3） 歸零：噴頭和熱床回零點


（4）打印：選擇需要打印的模型



（5） EN/中文：簡體中文與英文切換按鈕

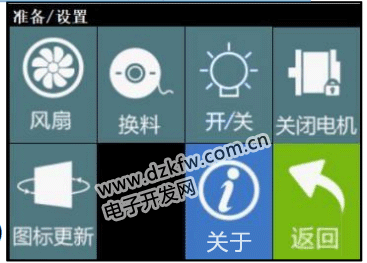

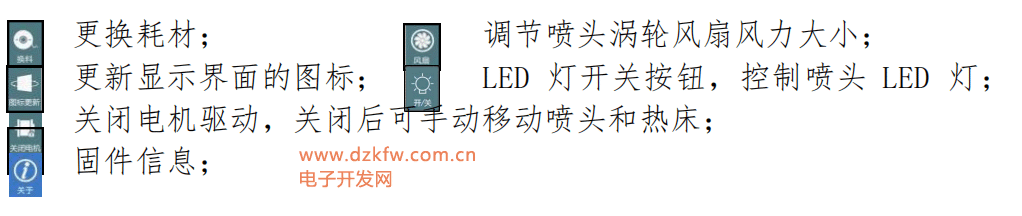

（6） 設置：輔助功能設置

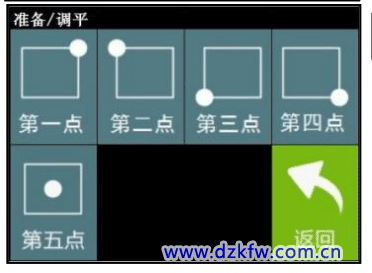

（7） 調平：輔助調平

選取對應的點，噴頭會移動到對應位置，調節熱床下的旋鈕進行調平。

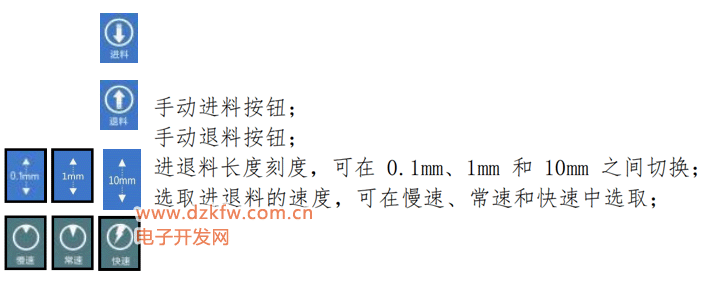

（8）擠出：手動進退耗材

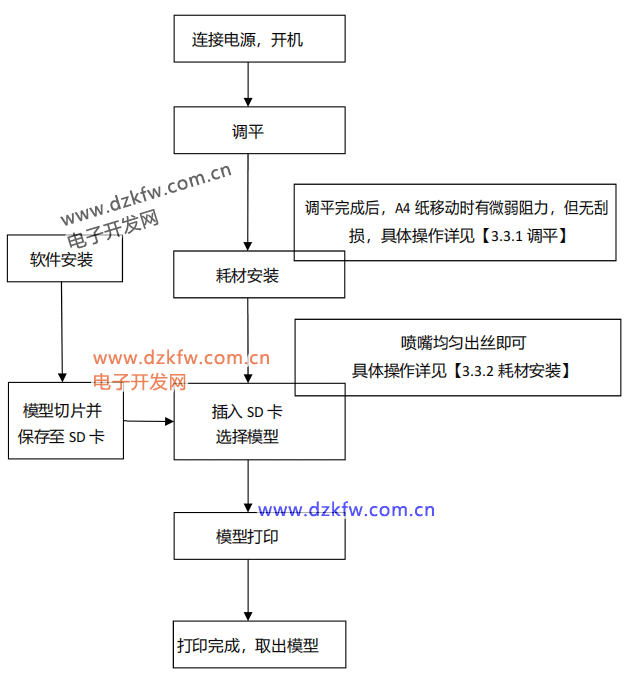

操作流程

操作說明

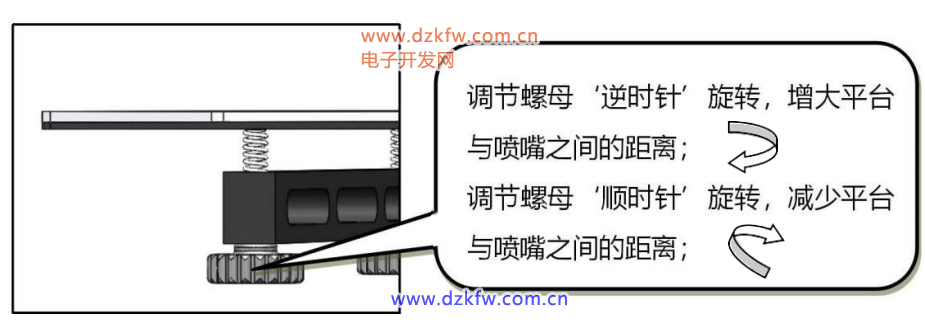

第一步：首先需將四個調節螺母全部逆時針擰緊，然后再進行調平操作；

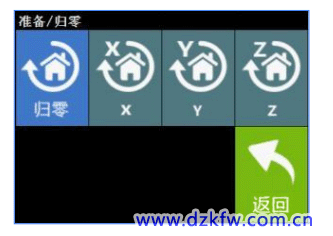

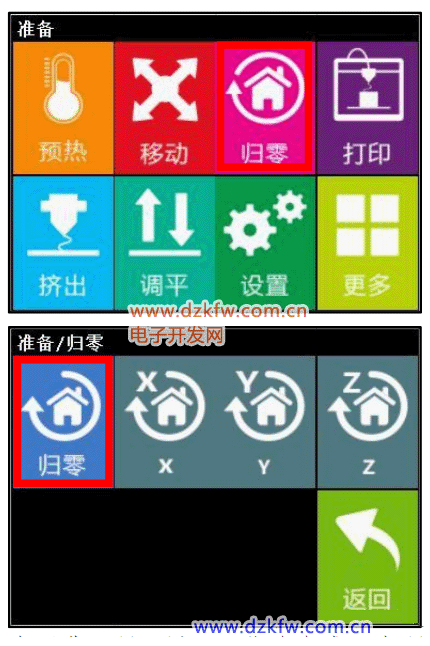

第二步：點擊主界面【歸零】選項，進入“歸零”界面；點擊【歸零】按鈕，噴頭回到零點；

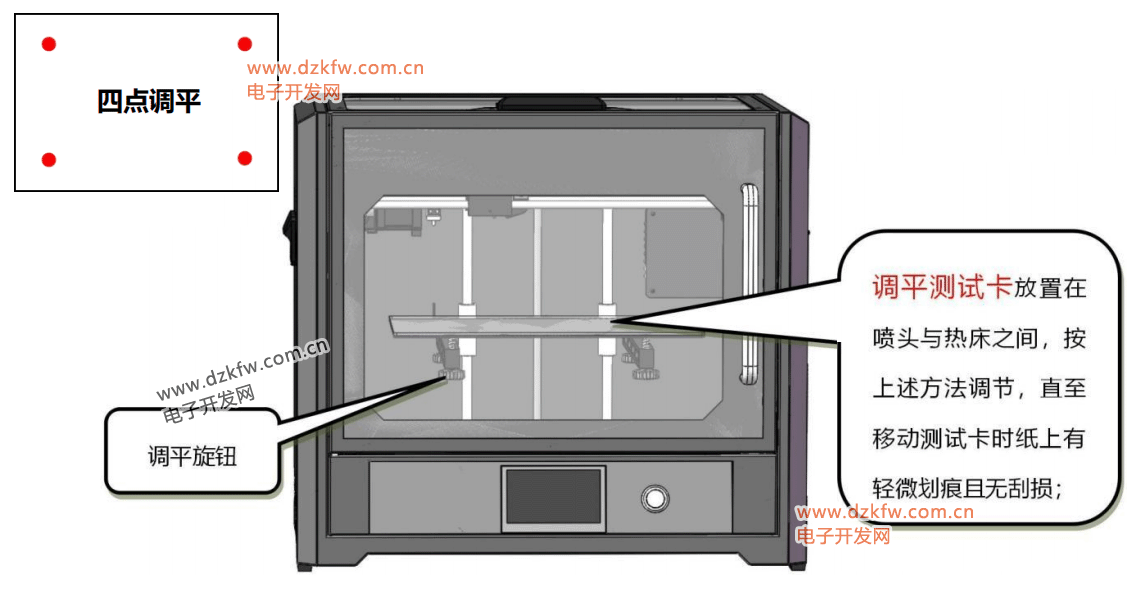

第三步：【返回】主界面，點擊【調平】選項進入調平界面，依次完成四點調平； 噴頭移動到對應的點后，將調平測試卡放置在噴頭與平臺中間，移動調平測試卡檢測平面與噴嘴間距：若調平測試 卡過松，則“順時針”微調旋鈕，減少平臺與噴嘴間距；若調平測試卡過緊，則“逆時針”微調旋鈕，增加平臺與 噴嘴間距，直至移動調平測試卡時紙上有【輕微劃痕且無刮損】，即表示該點已調平。

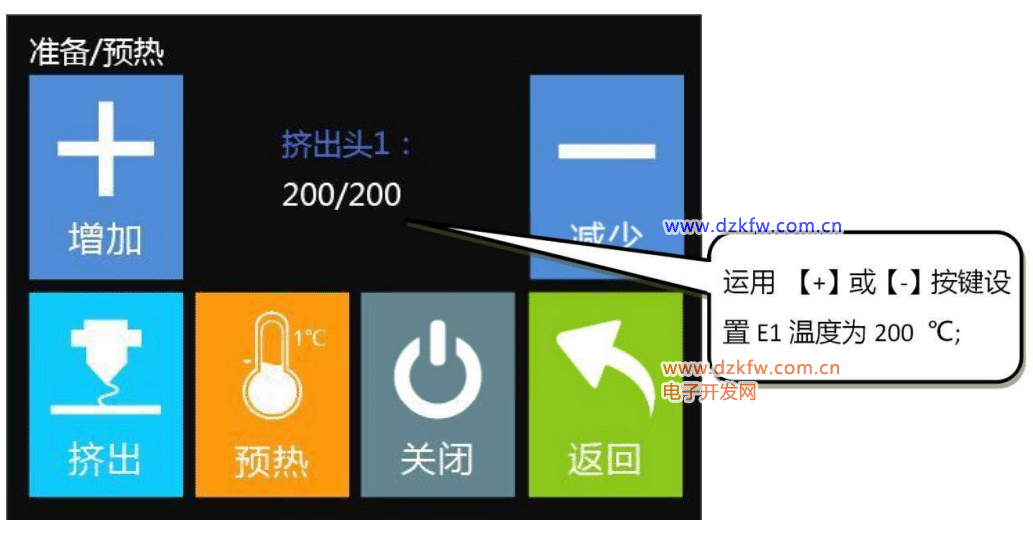

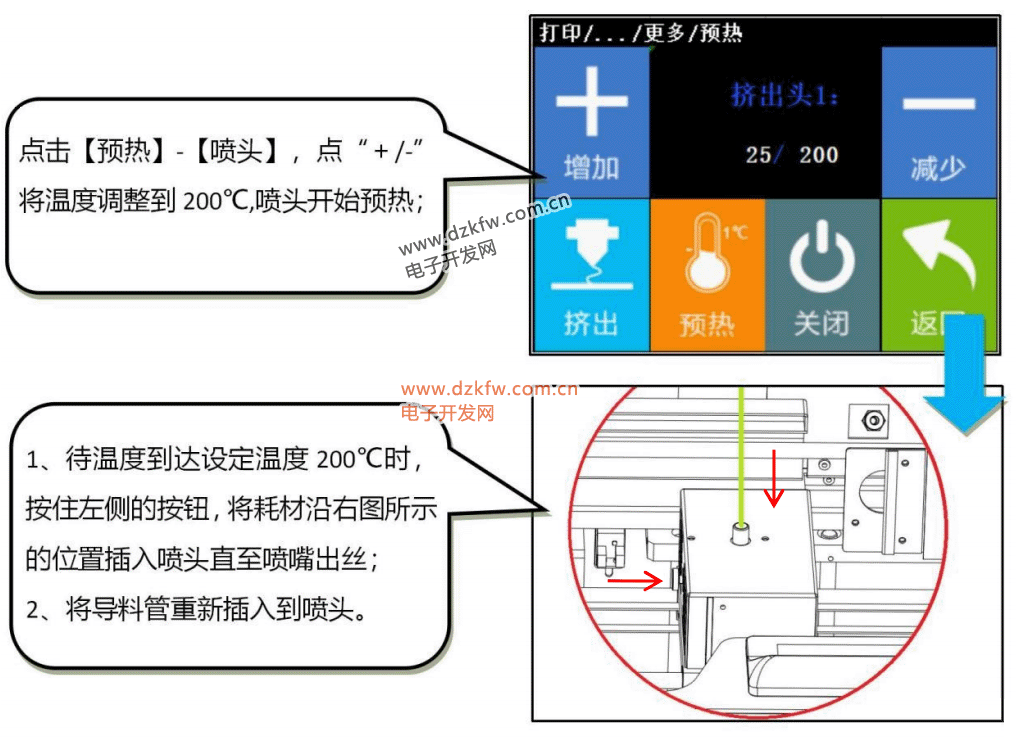

第一步：選擇【預熱】按鍵，進入預熱菜單；選擇預熱“噴頭 1（E1）”，運用 【+】或【-】按鍵設置 E1 溫度 （參考溫度值：PLA≈200 ℃，ABS≈240 ℃）；注：本說明演示的耗材是：PLA

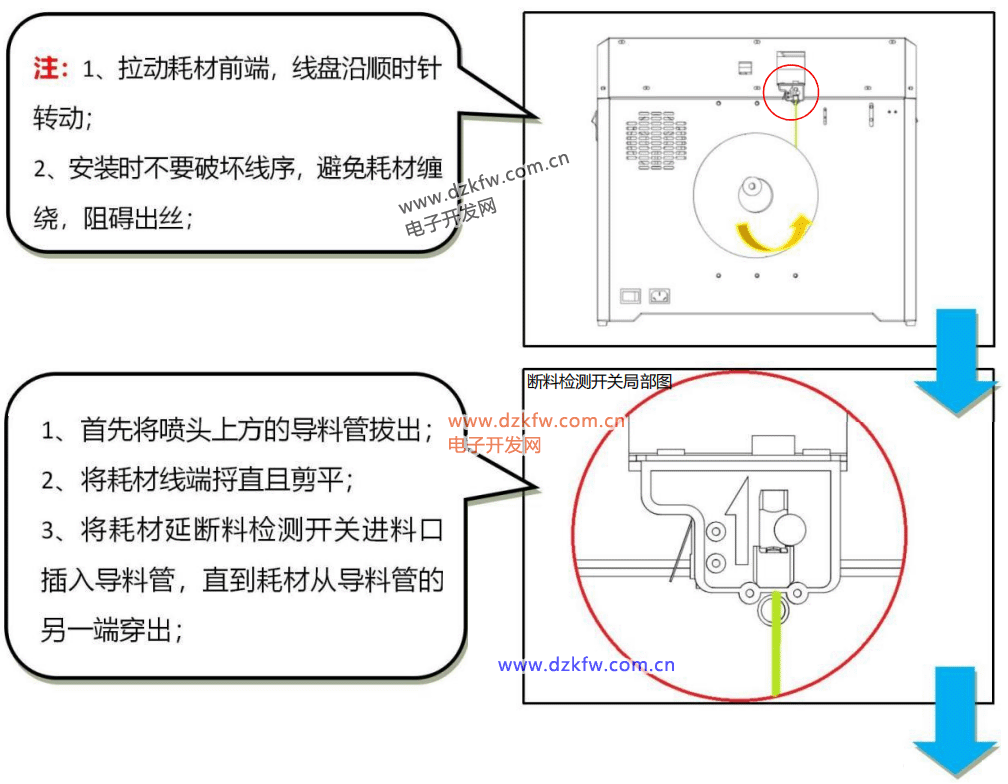

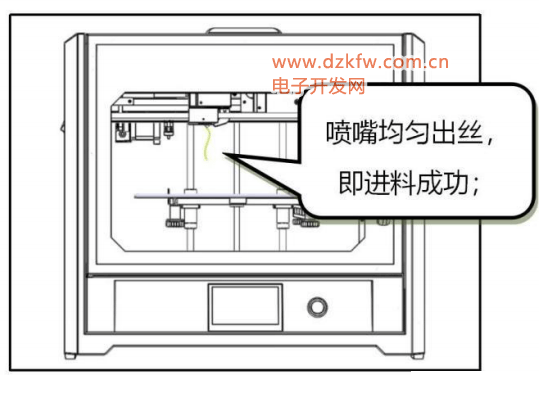

第二步：預熱過程中，將耗材裝上料架，將耗材延進料口插入導料管，直到耗材從導料管的另一端穿出，按住噴頭 左側的按鈕，將耗材線頭沿進料孔插入至進料器夾緊； 第三步：預熱完成后，然后選擇【進料】按鍵，直到噴嘴均勻出絲后，即裝料完成。




第一步：將已切片處理的 Gcode 代碼模型文件，存儲至我司標配的 SD 卡的根目錄下；（切片軟件操作詳見 Cura 切片軟件使用手冊】）

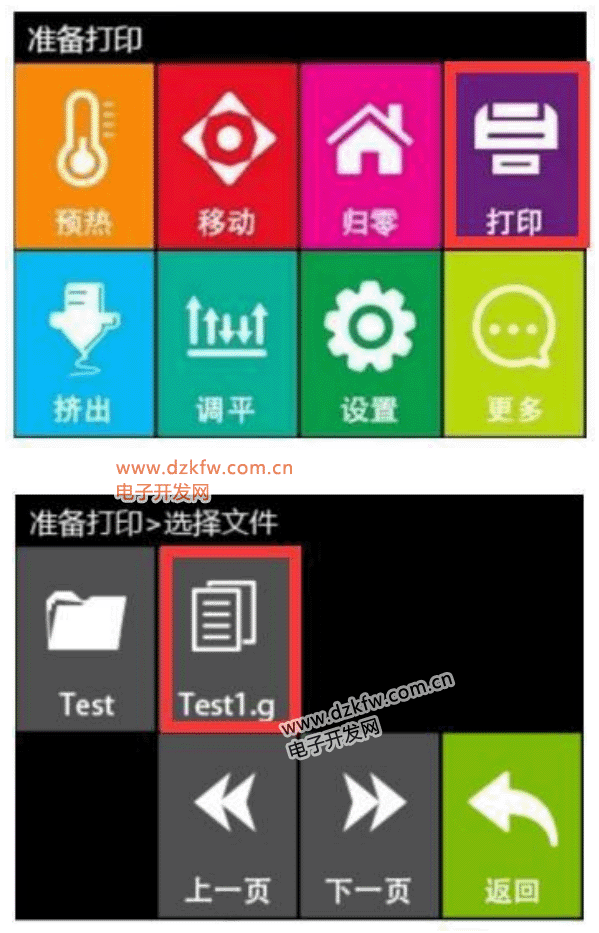

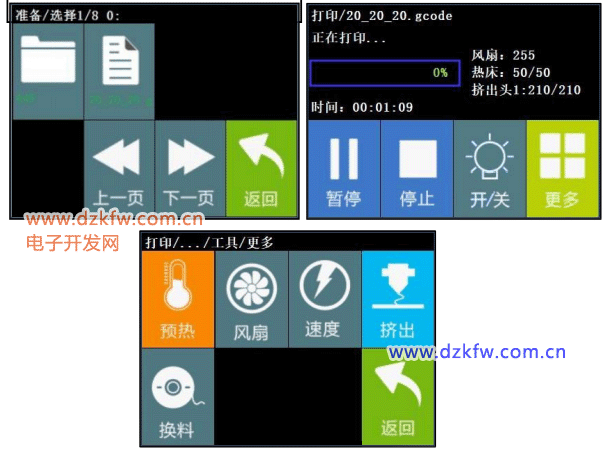

第二步：插入 SD 卡，然后點擊“準備打印”界面中的【打印】按鈕，進入“選擇文件”界面選擇待打印模型文件；

第三步：點擊【開始】按鈕，待溫度達到目標值時， 機器自動進入打印狀態；

第四步：模型打印完成后，設備屏幕將顯示打印完成提示；

第五步：最后取模。打印完成時，噴嘴和打印平臺可能仍處于高溫狀態，務必冷卻后再取模。

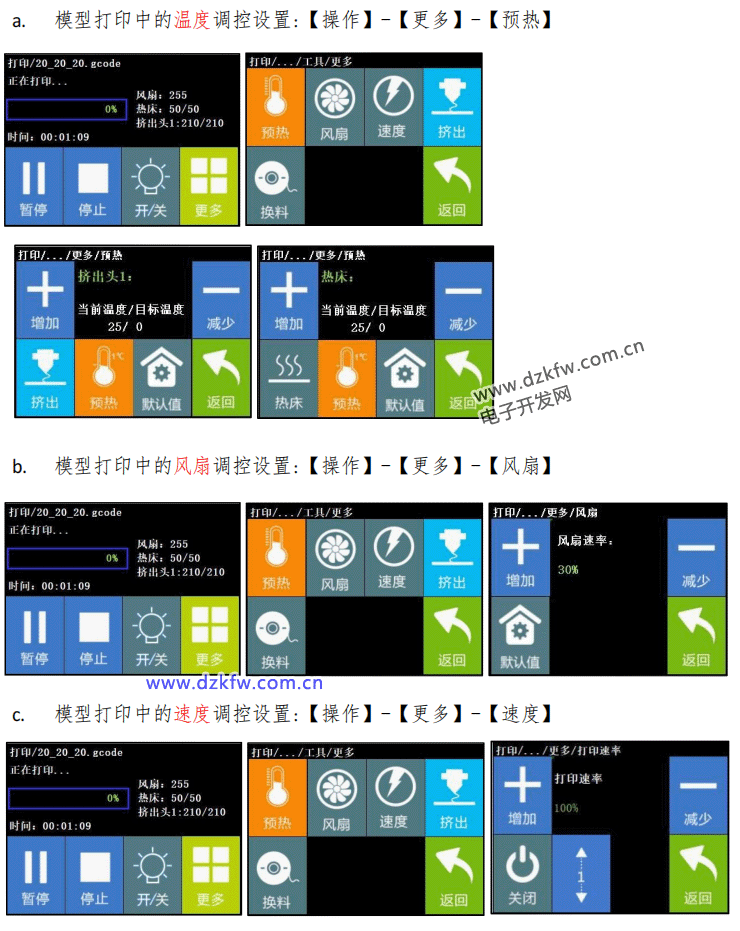

在模型打印過程中，耗材快使用完時，需進行如下操作進行換料：

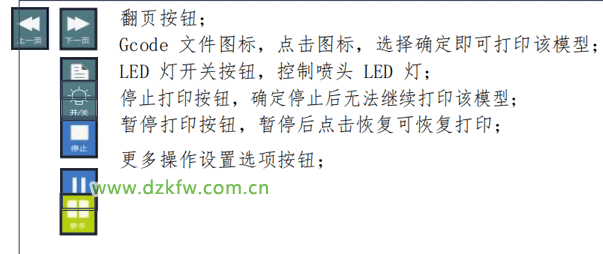

(1) 需點擊“正在打印”界面上的【暫停】按鈕，此時 X 軸回原點；
(2) 點擊【更多】按鈕，選擇【換料】選項，點擊【退料】按鈕開始退料； (3) 待退料完成后，將新料裝入進料口，點擊【進料】按鈕，待噴嘴出絲后即完成進料；
(4) 點擊【返回】按鈕，進入“正在打印”界面，再點擊【開始】按鈕恢復打印。

模型打印完成后更換耗材，需要先將打印機噴頭預熱，待溫度到達后，在設置選項中點擊【換料】，然后在換 料界面點擊【退料】按鈕即可開始退料，待耗材退出后，換上新耗材，然后點擊【進料】按鈕，直到噴嘴出絲 即完成進料。切記不能硬拔、冷拔，以免造成噴頭不可修復的損傷。

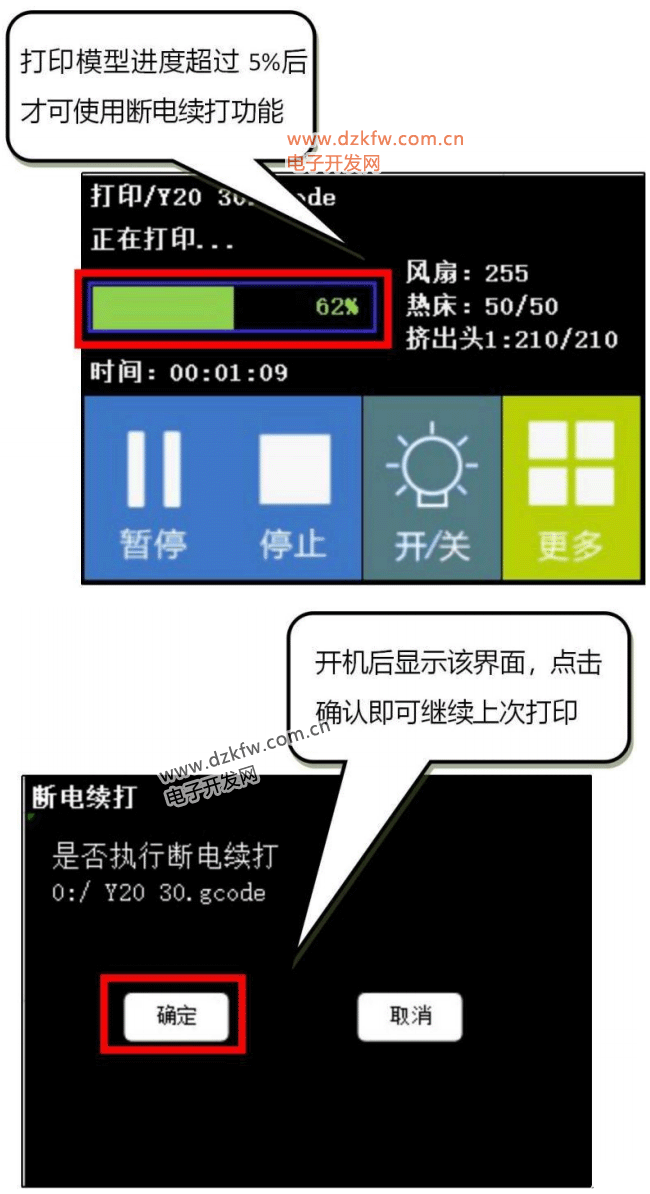

當打印過程，因各種外因?qū)е聶C(jī)器突然斷電而停止打印，可以使用斷電續打功能連接模型進行繼續打印。
注：打印模型的進度只有超過 5%后才可以使用斷電續打功能。


四、常見問題及解決方案

測試文件(小豬掛件)

鏈接：https://pan.baidu.com/s/1xE8jcA0UDxZo_BNTBrl_XA?pwd=owcu
提取碼：owcu
