機械制圖基礎知識

1.紙幅面按尺寸大小可分為5種，圖紙幅面代號分別為A0、A1、A2、A3、A4。圖框右下角必須要有一標題欄，標題欄中的文字方向為與看圖方向一致。

2.圖線的種類有粗實線、細實線、波浪線、雙折線、虛線、細點劃線、粗點劃線、雙點劃線等八類

3.圖樣中，機件的可見輪廓線用粗實線畫出，不可見輪廓線用虛線畫出，尺寸線和尺寸界線用細實線畫出來，對稱中心線和軸線用細點劃線畫出。虛線、細實線和細點劃線的圖線寬度約為粗實線的1/3。

4.比例是指圖中圖形尺寸與實物尺寸之比。

5.比例1：2是指實物尺寸是圖形尺寸的2倍，屬于縮小比例。

6.比例2：1是指圖形尺寸是實物尺寸的2倍，屬于放大比例。

7.在畫圖時應盡量采用原值比例的比例，需要時也可采用放大或縮小的比例，其中1：2為縮小比例，2：1為放大比例無論采用那種比例圖樣上標注的應是機件的實際尺寸。

8.圖樣中書寫的漢字、數字和字母，必須做到字體工整，筆畫清楚，間隔均勻，排列整齊，漢字應用長仿宋體書寫。

9.標注尺寸的三要素是尺寸界限、尺寸線、尺寸數字。

10.尺寸標注中的符號：R表示圓半徑，ф表示圓直徑，Sф表示球直徑。

11.圖樣上的尺寸是零件的實際尺寸，尺寸以毫米為單位時，不需標注代號或名稱。

12.標準水平尺寸時，尺寸數字的字頭方向應向上；標注垂直尺寸時，尺寸數字的字頭方向應朝左。角度的尺寸數字一律按水平位置書寫。當任何圖線穿過尺寸數字時都必須斷開。

13.斜度是指斜線對水平線的傾斜程度，用符號∠表示，標注時符號的傾斜方向應與所標斜度的傾斜方向一致。

14.裝配圖中的尺寸種類有①規格尺寸②裝配尺寸③安裝尺寸④外形尺寸⑤其它重要尺寸。

15.符號“∠1：10”表示斜度1：10，符號“ 1：5”表示錐度1：5。

16.平面圖形中的線段可分為已知線段、中間線段、連接線段三種。它們的作圖順序應是先畫出已知線段，然后畫中間線段，最后畫連接線段。

17.已知定形尺寸和定位尺寸的線段叫已知線段；有定形尺寸，但定位尺寸不全的線段叫中間線段；只有定形尺寸沒有定位尺寸的線段叫連接線段。

18.主視圖所在的投影面稱為正投影面，簡稱正面，用字母V表示。俯視圖所在的投影面稱為水平投影面，簡稱水平面，用字母H表示。左視圖所在的投影面稱為側投影面，簡稱側面，用字母W表示。

19.三視圖的投影規律是，主視圖與俯視圖等長；主視圖與左視圖等高；俯視圖與左視圖等寬。

20.零件有長、寬、高三個方向的尺寸，主視圖上能反映零件的長和高，俯視圖上只能反映零件的長和寬，左視圖上只能反映零件的高和寬。

21.零件有上、下、左、右、前、后六個方位，在主視圖上只能反映零件的上，下，左，右方位，俯視圖上只能反映零件的前，后，左，右方位，左視圖上只能反映零件的上，下，前，后方位。

22.基本視圖一共有三個，它們的名稱分別是主視圖，俯視圖，左視圖。

23.除基本視圖外，還有仰視圖，右視圖和后視圖三種視圖。

24.按剖切范圍的大小來分，剖視圖可分為全剖視圖、半剖視圖、局部剖視圖三種。

25.剖視圖的剖切方法可分為全剖、半剖、局部剖、階梯剖、組合剖五種。

26.剖視圖的標注包括三部分內容：①表示剖切平面位置的符號（剖切線），并在兩端標有字母②表示投影方向的箭頭③在剖視圖上方注寫有“×­——×”字樣。

27.省略一切標注的剖視圖，說明它的剖切平面通過機件的對稱平面進行剖切后而后畫出的 。

28.剖面圖用來表達零件的內部形狀，剖面可分為實體部分和空心部分兩種。

29.移出剖面和重合剖面的區別是：移出剖面-畫在視圖輪廓外面的剖面，重合剖面-畫在視圖輪廓里面的剖面。

30.圖樣中的圖形只能表達零件的結構形狀，零件的真實大小應以圖樣上所標注的尺寸為依據。

31.標注尺寸的數字稱為尺寸基礎，機器零件長，寬，高三個方向上，每個方向至少有一個尺寸基準。

32.螺紋的五要素是螺紋牙型，直徑，螺距，導程，線數，旋向。

33.只有當內、外羅紋的牙型，直徑，螺距，線數，旋向一致時，他們才能互相旋合。

34.螺紋的牙型、直徑、螺距都符合國家標準規定的稱為標準螺紋；牙型不符合國家標準的稱為非標準螺紋；牙型符合國家標準，但直徑、螺距不符合國家標準的稱為特殊螺紋。

35.外螺紋的規定畫法是：大徑用＿d＿＿＿表示，小徑用＿d1＿表示，終止線用粗實線 表示。

36.在剖視圖中，內螺紋的大徑用＿D＿＿＿表示，小徑用＿D1＿＿＿表示，終止線用粗實線表示。不可見螺紋孔，其大徑、小徑和終止線都用粗實線表示。

37.常見的螺紋聯接形式有螺栓連接、雙頭螺柱連接和螺釘連接。

38.常用鍵的種類有普通平鍵、半圓鍵、鉤頭楔鍵、花鍵。

39.圓柱齒輪按齒輪的方向可分為直齒、斜齒和人字齒。

40.齒輪輪齒部分的規定畫法是：齒頂圓用粗實線繪制；分度圓用細點劃線繪制；齒根圓用細實線繪制，也可省略不畫。在剖視圖中，齒根圓用粗實線繪制。

41.當零件所有表面具有相同的表面粗糙度要求時，可在圖樣右上角統一標注；當零件表面的大部分粗糙度相同時，可將相同的粗糙度代號標注在右上角，并在前面加注其余兩字。

42.一張完整的裝配圖應具有下列四部分內容；①一組視圖；②必要尺寸；③技術要求；④零件序號和明細欄。

43.裝配圖中的尺寸種類有①規格尺寸②裝配尺寸③安裝尺寸④外形尺寸⑤其它重要尺寸

02

機械制圖工具和使用方法

機械制圖分為軟件繪圖和尺規繪圖兩種。而尺規繪圖的工具主要有丁字尺、三角板、比例尺、分規、圓規、鉛筆等等。我們正確的使用這些工具去繪圖才能提高機械制圖的質量和效率，快速有效的繪制出各種機械圖樣。

（1）圖板和丁字尺

圖板是用來鋪放制圖紙張的，因此必須固定好，并用膠帶將圖紙粘接在圖板上。圖板必須要保持平整光滑和干燥，平時使用圖板時要注意保護圖板的邊，并且防止圖板受潮。

丁字尺是用來繪制直線的。使用時必須保持尺頭內側面必須垂直，緊貼圖板工作邊。

（2）三角板

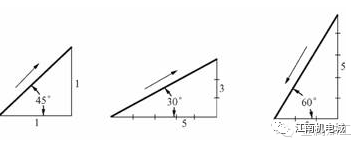

一副三角板有45度60度兩種三角板，配合著使用可以畫出15度的倍角來，也可用兩個三角板畫出垂直線和平行線。

（3）比例尺

比例尺只能做量取用不能用來畫線。在比例尺不同側面有不同比例的刻度可以很方便的畫出不同比例的直線。

（4）繪圖儀器

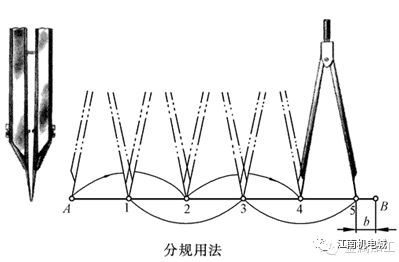

1、分規；分規是用來等分線段和在尺子上量取尺寸的工具，使用時兩個針尖要保持對齊。

2、圓規；圓規用來畫圓或圓弧。鋼針分為臺階狀（支撐尖）和錐狀（普通尖），畫圓時應當用臺階狀的，以免針尖插入圖板過深。圓規的鉛芯應當用比畫直線的鉛芯軟一號的。磨成矩形的用來畫粗實線，錐狀的用來畫細實線。畫圓時勻速前進并向運動方向稍微傾斜可以減少畫圓阻力。畫小圓的時候可用彈簧圓規和點化規，特大圓可以使用加長桿。

（5）曲線板

曲線板是用來畫非圓曲線的工具，它的輪廓線是由多段不同曲率半徑的曲線組成。畫圖時，先找出曲線上的若干點，再徒手用鉛筆輕輕地把各點連起來。為使曲線光滑，最好每次有4個點與曲線吻合先畫1到3之間再畫3到4之間直至畫出光滑的曲線。

（6）筆

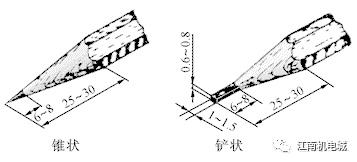

鉛筆軟硬用B和H表示。B前數字越大表示越軟，H則相反。一般要多準備幾種鉛筆，畫粗實線用B或2B，畫細線或寫字用H或HB。用于畫粗實線的鉛筆應該磨成矩形，而其他的一般磨成錐型即可。

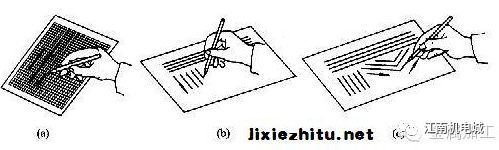

畫線時應該使鉛筆前后方向與直紙面垂直，保持與前進方向30度左右的角度，鉛芯緊靠尺邊，用力均勻，速度適中。有一定經驗后可以很輕松的畫出粗細一致顏色深淺一致的直線，因此需要我們多加練習。

03

機械制圖常見知識

（1） 制圖比例

比例是圖中圖形與實物相應要素的線性尺寸之比。需要按比例繪制圖樣時，應由規定的系列中選取適當的比例。

為了能從圖樣上得到實物大小的真實感，應盡量采用原值比例(1:1)，當機件過大或過小時，可選用表規定的縮小或放大比例繪制，但尺寸標注時必須注實際尺寸。一般來說，繪制同一機件的各個視圖應采用相同的比例，并在標題欄中填寫。當某個視圖需要采用不同比例時，可在視圖名稱的下方或右側標注比例：

（2）圖紙幅面

㈠制圖幅面

機械制圖時，優先采用A0、A1、A2、A3、A4這5種規定的圖紙基本幅面。特殊情況下，也允許選用所規定的加長幅面。加長幅面的尺寸由基本幅面的短邊成整數倍增加后得出。

㈡圖框格式

在圖紙上，圖框線必須用粗實線畫出，其格式分為不留裝訂邊和留有裝訂邊兩種，見機械制圖手冊，但同一產品的圖樣只能采用一種格式。

（3）機械制圖圖框格式

標題欄

gb/t10609.1-89對標題欄的內容、格式和尺寸作了規定，標題欄的文字方向應為看圖方向，標題欄的外框為粗實線，里邊是細實線，其右邊線和底邊線應與圖框線重合。

（4）字體(gb/t14691-93)

圖樣中書寫的字體必須做到：字體工整、筆畫清楚、間隔均勻、排列整齊。

字體的高度（用h表示）的公稱尺寸系列為1.8，2.5，3.5，5，7，10，14，20mm。字體高度代表字體的號數。

㈠漢字

漢字應寫成長仿宋體，并應采用國家正式公布推行的簡化字。漢字的高度不應小于3.5mm，其字寬一般為字高的2/3。長仿宋體的書寫要領是：橫平豎直，注意起落，結構勻稱，填滿方格.

㈡數字和字母

數字和字母有直體和斜體兩種。一般采用斜體，斜體字字頭向右傾斜，與水平線約成75°角。在同一圖樣上，只允許選用一種形式的字體。

（5） 圖線（gb/t17450-1998）

㈠圖線線型及其應用

gb/t17450-1998《技術制圖 圖線》中規定了15種基本線型，每種基本線型的變形有四種。圖線的寬度(用d表示)分為粗線、中粗線、細線三種，其比例關系是４:2:1。機械圖樣上多采用兩種線寬。建筑圖樣上可以采用三種線寬。所有線型的圖線寬度應按圖樣的類型和尺寸大小在下列數系中選擇：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。寬度為0.18mm的圖線在圖樣復制中往往不清晰，盡量不采用。

目前，在機械圖樣中仍采用gb4457.4-84中規定的8種線型：粗實線、細實線、波浪線、雙折線、虛線、粗點劃線、細點劃線、雙點劃線。如表１－３所示。

㈡圖線的畫法

⒈　同一圖樣中同類圖線的寬度應基本一致，虛線、點畫線、雙點畫線的線段長度和間隔應各自大致相等，在圖樣中要顯得勻稱協調。

⒉　繪制點劃線時，首末兩端及相交處應是線段而不是短劃，超出圖形輪廓2～5mm。在較小的圖形上繪制點劃線和雙點劃線有困難時，可用細實線代替。

⒊　虛線與虛線相交，或與其他圖線相交時，應以線段相交，當虛線為實線的延長線時，應留有間隙，以示兩種不同線型的分界線。

（6）尺寸標注（gb4458.4-84）

㈠基本規則

圖樣中的尺寸，以mm為單位時，不需注明計量單位代號或名稱。若采用其他單位則必須注明相應計量單位或名稱。

⒈　尺寸界線尺寸界線用細實線繪制，一般是圖形的輪廓線、軸線或對稱中心線的延長線，超出尺寸線約2～3mm。也可直接用輪廓線、軸線或對稱中心線作尺寸界線。尺寸界線一般與尺寸線垂直，必要時允許傾斜。

⒉　尺寸線尺寸線用細實線繪制，必須單獨畫出，不能用其他圖線代替，一般也不得與其他圖線重合或畫在其延長線上。并應盡量避免尺寸線之間及尺寸線與尺寸界線之間相交。尺寸線應與所標注的線段平行，平行標注的各尺寸線的間距要均勻，間隔應大于5mm，同一張圖紙的尺寸線間距應相等。標注角度時，尺寸線應畫成圓弧，其圓心是該角的頂點。

⒊　尺寸線終端尺寸線終端有兩種形式，箭頭或細斜線。如圖1－9所示。箭頭適用于各種類型的圖樣。當尺寸線終端采用細斜線形式時，尺寸線與尺寸界線必須垂直。同一張圖樣中，只能采用一種尺寸線終端形式。采用箭頭形式時,在位置不夠的情況下,允許用圓點或斜線代替。

⒋　尺寸數字線性尺寸的數字一般注寫在尺寸線上方或尺寸線中斷處。尺寸數字不能被任何圖線通過，否則應將該圖線斷開。

尺寸數字前的符號區分不同類型的尺寸：

φ－表示直徑 r－表示半徑

s－表示球面 t－表示板狀零件厚度

□－表示正方形 ∠：－表示斜度

㈡各類尺寸標注示例

⒈　線性尺寸的注法

線性尺寸的數字應按圖1-11a中所示的方向注寫，即以標題欄方向為準，水平方向字頭朝上，垂直方向字頭朝左，傾斜方向時字頭有朝上趨勢。

⒉　角度尺寸注法標注角度時，尺寸數字一律水平書寫，即字頭永遠朝上，一般注在尺寸線的中斷處。

⒊　圓、圓弧及球面尺寸的注法

⑴ 標注圓或大于半圓的弧時，應在尺寸數字前加注符號“φ”；標注圓弧半徑時，應在尺寸數字前加注符號“r”。尺寸線應通過圓心，終端為箭頭。

⑵ 當圓弧的半徑過大，圖紙范圍內無法注出圓心位置時，可將尺寸線只畫一部分。

⑶ 標注球面的直徑或半徑時，應在符號“φ”或“r”前加注“s”。

⒋　小尺寸的注法對于小尺寸，在沒有足夠的位置畫箭頭或注寫數字時，箭頭可畫在外面，或用小圓點代替兩個箭頭，尺寸數字也可采用旁注或引出標注。

⒌ 弦長和弧長的標注弦長和弧長的尺寸界線應垂直于弦的垂直平分線。標注弧長尺寸時，尺寸線用圓弧，并應在尺寸數字上方加注符號“⌒”。

⒍　其他結構尺寸的注法

⑴ 光滑過渡處的尺寸注法 在光滑過渡處注尺寸，必須用細實線將輪廓線延長，從交點處引尺寸界線。尺寸線應平行于兩交點的連線。⑵ 板狀零件和正方形結構的注法　板狀零件的厚度可在尺寸數字前加注符號“t”。標注機件的斷面為正方形結構的尺寸時，可在邊長尺寸數字前加注符號“□”或注“邊長×邊長”。

⑶ 均勻分布成組結構的注法　均勻分布的成組結構，標其中一個，在尺寸標記組成是 “個數×尺寸（均布）”的形式。當成組結構的定位和分布情況明確時，可不標注其角度并省略“均布”二字。

在一些特殊的場合制圖人員不可能利用CAD或者很正規的用工具去繪制出圖形。例如，制圖人員發現一個新零件時往往不可能隨身攜帶丁字尺，圖板、、、往往只有筆（還不一定是鉛筆）這時候就是考驗制圖人員能力的時候了，因此我們學習機械制圖的同時也不能不重視徒手繪圖的能力，說不定某天你會因此而得到事業上的巨大成功呢。因此本文著重介紹下徒手繪圖的一般方法和步驟，我們可以多加練習來提高自己的繪圖水平。

一般來說徒手繪圖應當將零件的全部包含進去，并且按照自己目測的實物與圖樣的比例，因此圖樣就十分重要，繪圖時切不可潦草形行事。徒手繪圖基本上應該做到線型分明、比例均勻、圖形整潔整齊正確。

一般我們練習圖手繪的時候選用HB或B/2B的鉛筆，初學者可以在方格紙上練習。

各種圖形的具體畫法如下：

（1）直線。畫短點的直線用的是手腕的力量，長的用手臂的力量；同時也可以把線段分成幾段來畫，最后再連接起來，畫時小手指要稍微接觸紙面，眼睛要看著線段的終點。必要時可以轉動圖紙，來輔助一下。

（2）等分線段。畫等分線段的時候要目測下大致的位置，先分成2段再分成4段、8段、、、、總之就是一點一點的向后推移。

（3）畫角度。一般機械上涉及的角度都比較特殊（30度、45度、60度）這些相信學過數學的就知道方法，這里不再贅述。

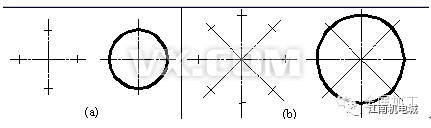

（4）圓形的畫法。小圓先畫十字，然后做出半徑的標記，再連接起來。大圓就多畫幾條線，方法一樣，只要多練習就能畫出美觀的圓。

（5）如何畫橢圓。方法和畫圓差不多，也是先畫十字，標記出長短軸的記號。不同的是通過這四個記號做出一個矩形后再畫出相切的橢圓來。
