答：齒輪的失效形式有五種：
（1）輪齒折斷。減緩措施：增大齒根的圓角半徑，提高齒面加工精度，增大軸及支承的剛度。
（2）齒面點蝕。改進措施：提高齒面硬度，降低表面粗糙度，增大潤滑油粘度。
（3）齒面磨損。改進措施：采用閉式傳動，降低齒面粗糙度，保持良好的潤滑。
（4）齒面膠合。改善措施：提高齒面硬度，降抵齒面粗糙度，選用抗膠合性能較好的齒輪副材料，采用抗膠合潤滑油；減少模數、降低齒高。
（5）塑性變形。改善措施：提高齒面硬度，采用粘度高的潤滑油。

齒輪是現代機械傳動中的重要組成部分，在各種機械設備中應用極為廣泛。據統計，在各種機械故障中，齒輪失效引起的約占10.3%，下面就齒輪常見失效形式、相應的防止或延緩失效措施作一介紹。

　1、齒輪失效形式

齒輪的類型很多，用途各異，在實際生產應用過程中，齒輪的失效形式也是各種各樣的。

齒輪失效一般發生在齒面，很少發生在其他部位。按照齒輪在工作中發生故障的原因，可分析出齒輪常見失效形式有輪齒折斷、齒面膠合、齒面疲勞點蝕、齒面磨損、塑性變形等等。

1.1 輪齒折斷

輪齒折斷是危險性很大的一種最終失效形式，根據形成的不同原因可分為過載折斷、疲勞折斷和隨機折斷。

1.1.1 過載折斷

齒面受到過大沖擊載荷時，致使輪齒應力超過其極限應力，發生過載斷裂。一般為短期過載。輪齒發生過載折斷時，其斷面有呈放射狀或人字級花樣的放射區，放射方向與裂紋擴展方向大致平行，放射中心即為斷裂源，斷口現殼紋疲勞線。鑄鐵齒輪易發生過載斷裂。

1.1.2 疲勞斷裂

在循環載荷作用下，齒根處彎曲應力最大且應力集中，當超過疲勞極限時，齒根圓角處易產生疲勞裂紋。隨著工作時間和循環次數的增加，多次重復作用，裂紋逐漸擴展加深，最終導致輪齒疲勞斷裂。導致輪齒發生疲勞折斷的因素很多，如：齒輪材料不當、加工精度低、齒根過渡圓角小、設計時對實際載荷估計不足等等。

1.1.3 隨機折斷

當齒輪材料缺陷、剝落在斷裂處形成過高的局部應力集中時，會導致隨機折斷。其斷口形式與一般疲勞折斷相似。這種失效實際上是次生的失效。

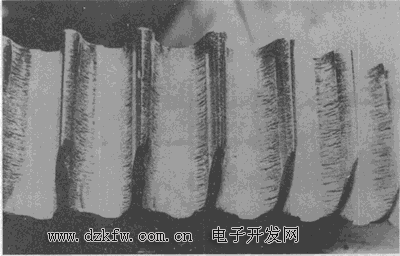

1.2 齒面膠合

在高速重載傳動中，因嚙合區溫度升高而導致潤滑油膜被破壞，使兩齒面金屬直接接觸并相互粘接，隨著齒面的相對滑動，較軟的齒面金屬沿滑動方向被撕下而形成溝紋，這種現象就是膠合。根據各自不同的特征和原因，膠合具體又分為輕微膠合、中等膠合、破壞性膠合及局部膠合四種類型。齒

面膠合會引起強烈的磨損和發熱、造成傳動不平穩、導致齒輪報廢。

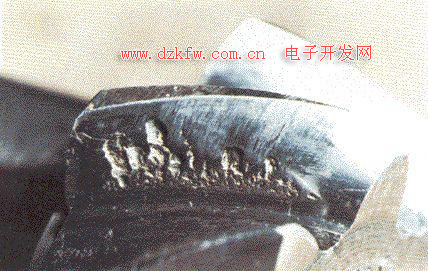

1.3 齒面點蝕

輪齒在工作時，其嚙合表面上任一點所產生的接觸應力是按脈動循環變化的。齒面接觸應力超過材料的接觸極限應力時，齒面表層會產生細微的疲勞裂紋，裂紋的擴展使表層金屬微粒剝落下來而形成一些小坑，俗稱點蝕麻坑。點蝕會使齒面減少承載面積，引起沖擊和噪音，嚴重時輪齒會折斷。當點蝕面積如超過齒高、齒寬的60%時，應更換新零件。

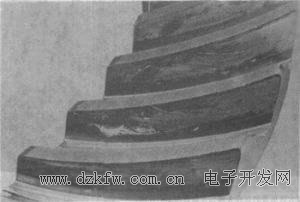

1.4 齒面磨損

齒面磨損有2種：（1）由于硬的屑粒（如鐵屑、砂粒等）進入齒面間所引起的磨粒磨損；（2）由于輪齒表面相互摩擦所引起的研磨磨損。過度磨損后，工作表面材料大量磨掉，齒廓形狀破壞，常導致嚴重噪聲和振動，最終導致傳動失效。因此，重要輪齒的齒面磨損不應該超過原齒厚的10%，一般輪齒齒面磨損視設備用途不超過原齒厚的20%―30%，超過標準應更換。

1.5 塑性變形

齒面塑性變形主要出現在低速重載、頻繁啟動和過載的場合。當齒面的工作應力超過材料的屈服極限時，齒面產生塑性流動，從而引起主動輪齒面節線處產生凹槽，從動輪出現凸脊。此失效多發生在非硬面輪齒上，齒輪的齒形嚴重變形，特別是左右不對稱時應更換新件。

上面闡述的幾種主要輪齒失效形式，在一般情況下，不僅可以修復，且在不能改變齒輪材料、加工工藝的條件下通過提前預防來延遲齒輪失效不利情況的發生，提高齒輪使用壽命。

2、預防齒輪失效措施

2.1 提高齒輪安裝精度

2.2 合理選材

齒輪材料的選擇，要根據強度、韌性和工藝性能要求，綜合考慮。結合我國實際，宜選用低碳合金滲碳鋼。對于承受重載和沖擊載荷的齒輪，采用以Ni-Cr和Ni-Cr-Mo合金滲碳鋼為主的鋼材；對于負載比較穩定或功率較小，模數較小的齒輪，亦可選用無Ni的Ni-Mn鋼。用這種鋼材制造的齒輪與普通電爐鋼制造的齒輪相比，其接觸和彎曲疲勞壽命可提高3-5倍，齒輪極限載荷可提高15%-20%。

2.3 熱處理

通過熱處理工藝，可以改善齒輪材質，適當提高硬度，消除或減輕齒面的局部過載，提高齒面的抗剝落能力。例，對煤礦機械中的齒輪，深層滲碳淬火，可減小齒輪硬化，提高芯部硬度，較小的過渡區殘余拉應力和充足的硬化層深度。

2.4 根據實際情況選擇齒輪油

據資料顯示，機械故障的34.4%源于潤滑不足，19.6%源于潤滑不當，換句話說，以54%的機械故障是由于潤滑問題所致。因此，選擇好的齒輪油對提高齒輪使用壽命有重要的意義。

2.5 修復

為了確保齒輪的強度和硬度，決定采用氬弧焊合金焊絲堆焊修復，后用磨光機整形處理方案，這樣焊后的齒輪輪齒少不經熱處理達到較高的硬度和強度。

通過對齒輪失效形式的分析，可提高準確判別設備故障的能力，及時解除故障，提高經濟效益。
