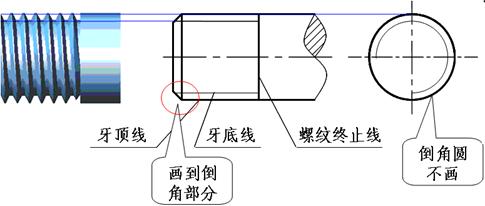

1．外螺紋

    牙頂（大徑）畫粗實線、螺紋終止線畫粗實線、牙底（小徑）畫細實線，且畫到倒角或倒圓部分；端視圖中，只畫3／4圈細實線圓，倒角圓省略不畫，如圖10-11所示。

圖10-11 外螺紋端視圖

2．內螺紋

    內螺紋若可見，則牙頂（小徑）畫粗實線；螺紋終止線畫粗實線；牙底（大徑）畫細實線，且畫到倒角或倒圓部分;端視圖中，只畫3／4圈細實線圓，倒角圓省略不畫。若不可見，則所有圖線畫成虛線，如圖10-12。

圖10-12 內螺紋端視圖

3．管螺紋和螺紋剖切畫法

    不管是內螺紋還是外螺紋,剖面線畫到牙頂（粗實線）處。

圖10-13 管螺紋和螺紋剖切畫法

4．不穿通的螺孔的畫法

    不通螺紋孔的加工過程是：先用麻花鉆加工不同的光孔，形成120°的圓錐孔。再用絲錐擴螺孔。在繪制不穿通的螺孔（又叫螺紋盲孔）時，一般應將鉆孔深度與螺紋深度分別畫出，且鉆孔深度一般應比螺紋深度大0．5D，其中D為螺紋大徑，如圖10-14所示。

圖10-14 不同螺孔的畫法

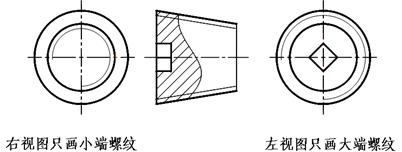

5．錐螺紋的畫法

    錐螺紋在投影為圓的視圖中只畫一端螺紋的投影。

①外螺紋的畫法如圖10-15（a）所示。

②內螺紋的畫法如圖10-15（b）所示。

（a）

（b）

圖10-15 錐螺紋的畫法

6．螺孔相貫線的畫法

    螺孔與螺孔或螺孔與光孔相貫時，只畫小徑產生的相貫線，如圖10-16所示。

圖10-16 螺孔相貫線的畫法

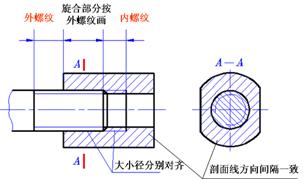

7．內外螺紋旋合的畫法

旋合部分按外螺紋畫，未旋合部分按各自畫法畫，如圖10-17所示。

圖10-17 內外螺紋旋合的畫法

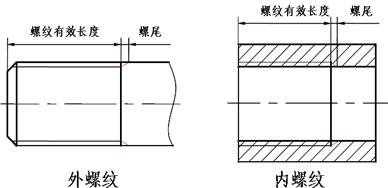

8．螺紋尾部與螺紋長度

螺紋尾部一般不畫，需要表示時，用與軸線成30°的細實線繪制。螺紋長度指不包括螺尾在內的有效螺紋長度，如圖10-18所示。

圖10-18 螺紋尾部與螺紋長度的畫法

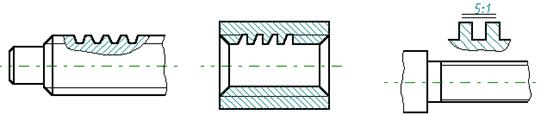

9．非標準螺紋

    可以用局部剖視或局部放大圖表示牙型，如圖10-19所示。

圖10-19 非標準螺紋畫法
