01 什么是表面粗糙度？

    在技術交流中，很多人習慣使用“表面光潔度”指標。其實，“表面光潔度”是按人的視覺觀點提出來的，而“表面粗糙度”是按表面微觀幾何形狀的實際提出來的。因?yàn)橐�與國際標準(ISO)接軌，國標中早已不再使用“表面光潔度”這個表達術語，正規、嚴謹?shù)谋磉_(dá)均應使用“表面粗糙度”一詞。

    表面粗糙度是指加工表面具有的較小間距和微小峰谷的不平度。其兩波峰或兩波谷之間的距離（波距）很小（在1mm以下），它屬于微觀幾何形狀誤差。

    具體指微小峰谷Z高低程度和間距S狀況。一般按S分：

S＜1mm 為表面粗糙度

1≤S≤10mm為波紋度

S＞10mm為 f 形狀

02 表面粗糙度形成因素

    表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工過程中刀具與零件表面間的摩擦、切屑分離時表面層金屬的塑性變形以及工藝系統中的高頻振動、電加工的放電凹坑等。由于加工方法和工件材料的不同，被加工表面留下痕跡的深淺、疏密、形狀和紋理都有差別。

03 表面粗糙度評定依據

1）取樣長度

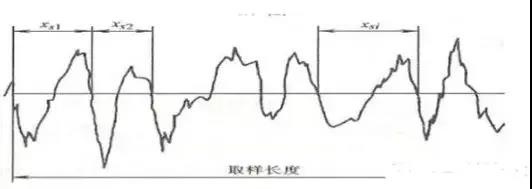

    各參數的單位長度，取樣長度是評價表面粗糙度規定一段基準線的長度。在ISO1997標準下一般使用0.08mm、0.25mm、0.8mm、2.5mm、8mm為基準長度。

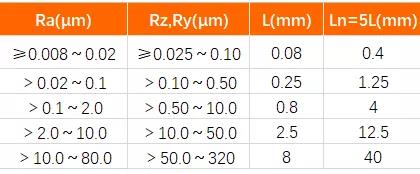

    Ra、Rz、Ry的取樣長度L與評定長度Ln選用值

2）評定長度

    由N個基準長度所構成。零部件表面各部分的表面粗糙度，在一個基準長度上無法真實地體現出粗糙度真實參數，而是需要取N個取樣長度來評定表面粗糙度。在ISO1997標準下評定長度一般為N等于5。

3）基準線

    基準線是用以評定表面粗糙度參數的輪廓中線 。

04 表面粗糙度評定參數

1）高度特征參數

    Ra 輪廓算術平均偏差：在取樣長度內輪廓偏距絕對值的算術平均值。在實際測量中，測量點的數目越多，Ra越準確。

    Rz 輪廓最大高度：輪廓峰頂線和谷底線之間的距離。

在幅度參數常用范圍內優先選用Ra 。在2006年以前國家標準中還有一個評定參數為“微觀不平度十點高度”用Rz表示，輪廓最大高度用Ry表示，在2006年以后國家標準中取消了微觀不平度十點高度，采用Rz表示輪廓最大高度。

2）間距特征參數

    Rsm 輪廓單元的平均寬度。在取樣長度內，輪廓微觀不平度間距的平均值。微觀不平度間距是指輪廓峰和相鄰的輪廓谷在中線上的一段長度。相同的Ra值的情況下，其Rsm值不一定相同，因此反映出來的紋理也會不相同，重視紋理的表面通常會關注Ra與Rsm這兩個指標。

Rmr 形狀特征參數用輪廓支承長度率表示，是輪廓支撐長度與取樣長度的比值。輪廓支承長度是取樣長度內，平行于中線且與輪廓峰頂線相距為c的直線與輪廓相截所得到的各段截線長度之和。

05 VDI3400、Ra、Rmax對照表

    在國內實際生產中多用Ra指標；日本常用Rmax指標，相當于Rz指標；歐美國家常用VDI3400標準來標示表面粗糙度，做歐洲模具訂單的工廠，經常會用到VDI指標，比如常聽到客戶說“這個產品的表面按VDI30做”。

    VDI3400表面與常用標準Ra有著對應關系，不少人經常要去查資料找對應的值，下面這份表格很全，推薦收藏。

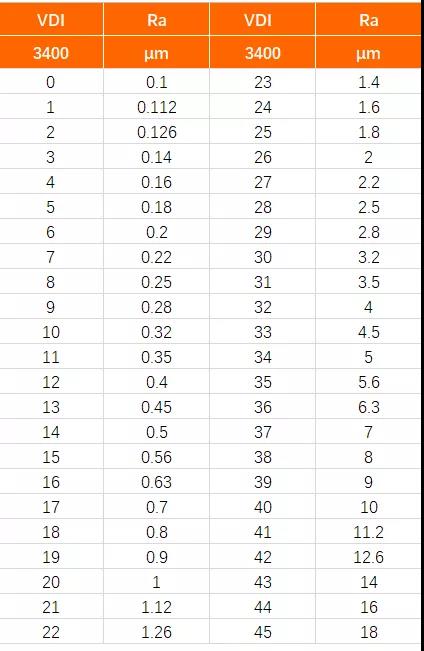

VDI3400 標準與Ra 對照表

Ra 與Rmax 對照表

06

06 表面粗糙度的選用

    表面粗糙度參數值的選用，應該既要滿足零件表面的功能要求，又要考慮經濟合理性。具體選用時，可參照已有的類似零件圖，用類比法確定。在滿足零件功能要求前提下，應盡量選用較大的表面粗糙度參數值，以降低加工成本。一般地說，零件的工作表面、配合表面、密封表面、運動速度高和單位壓力大的摩擦表面等 ，對表面平整光滑程度要求高，參數值應取小些。非工作表面、非配合表面、尺寸精度低的表面，參數值應參數Ra值與加工方法的關系及其應用實例，可供選用時參考。07 表面粗糙度的注法（GB—T131——1993）

    表面粗糙度代（符）號表面粗糙度代號由表面粗糙度符號和在其周?chē)鷺?biāo)注的表面粗糙度數值及有關規定符號所組成。

（1）表面粗糙度符號及其畫法

（2）糙度數值及其有關規定在符號中的注寫位置
