會員注冊常用的變頻器都是根據生產機械的負載特性、調速范圍、靜態速度精度、啟動轉矩的要求來選擇的；而常用變頻器采用V/F控制方式或矢量控制方式；它所驅動的變頻電機與普通電機區別很大，而這種電機適應的頻率范圍也很大，所以變頻器長期低頻運行對變頻器不是沒有危害；不過變頻器長期低頻運行，必須充分考慮它的安裝環境與通風性能相對良好。如下圖所示。
這里用V/F控制方式來說一下，變頻器在改變電動機電源頻率的同時改變電動機電源的電壓，使電動機磁通保持一定，在較寬的調速范圍內，電動機的效率、功率因數不下降。
因?yàn)槭强刂齐妷? V)與頻率(F)之比，稱之為V/F控制。而它V/F控制特點是控制電路結構簡單、成本較低，機械特性硬度也較好，能夠滿足一般傳動的平滑調速要求。

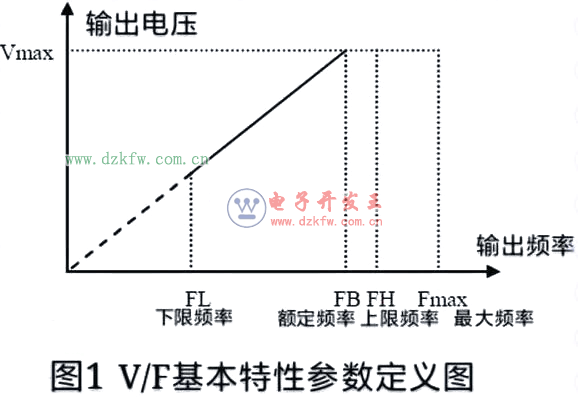

在變頻器的輸出頻率從0Hz上升到基本頻率的過程中，輸出電壓從0V成正比地上升到最大輸出電壓的V/F線，稱為基本V/F線，比較典型的如圖1所示。
圖1為V/F基本特性參數定義它是現在應用得最多的一種形式的變頻器，當變頻器的輸出頻率從0Hz上升到50Hz時，輸出電壓從0V成正比地上升到380V。
從上圖V/F特性參數定義圖中可以看到有一個FL(它表示為下線最低頻率)、FH(它表示上限頻率)、FB(它表示額定頻率)、Fmax(它表示最大頻率)；例如這種V/F變頻器最大頻率范圍在50～500Hz、額定頻率為50Hz、基本運行頻率為1～500Hz、基本最大輸出電壓為1～480V；
另外在變頻器的V/F曲線設定一定要注意，對不同的負載性質而采取對應的設置；因?yàn)閂/F曲線有多種控制設定；而且多點電壓點也要根據自己使用負載情況來調整(0.00～100%)，變頻器在出廠設置的缺省值不一定適合自己。
同時如果變頻器驅動的是普通電機而不是變頻器電機，經常低頻運行電機尾部的散熱風扇的速度也會降低，給電機散熱的效果也會大打折扣，本來電機就因?yàn)殡娏鬟^大發熱嚴重，散熱效果不好的話，則會損壞電機。所以變頻器控制電機運行最好在工頻附近進行調頻，如果要求的調速范圍較寬，可以增大電機的功率，盡量避免變頻器低頻運行控制電機，如果需要經常低頻運行，我們可以增裝減速機進行減速或者增大皮帶輪的比例，小輪帶大輪旋轉，還能提高轉矩輸出。
