MODBUS通訊
1. ACS510變頻器參數設置：
9802=1 MODBUS
5302＝1 站號 5303＝9.6kbit/s 波特率 5304＝1 校驗方式為8N2 5305為0 1001=10 由MODBUS控制變頻器啟停
1102=0 由MODBUS控制變頻器給定速度（0-20000對應0-50Hz）
1103=8
2．控制變頻器起停
a．初始化，即向Modbus寄存器40001中寫入1142（16進制數為476）并延時100毫秒；
b．停止電機，即向Modbus寄存器40001中寫入1143（16進制數為477）；
c．啟動電機，即向AModbus寄存器40001中寫入1151（16進制數為47F）'
例：通訊初始化：發出【02 06 00 00 04 76 CRC校驗碼】，延時100毫秒；
啟動電機：發出【02 06 00 00 04 7F CRC校驗碼】
停止電機：發出【02 06 00 00 04 77 CRC校驗碼】
3.用Modbus修改給定頻率的方法
主機向通訊給定1（Modbus寄存器40002）中寫入設定的頻率數值（范圍＝0～＋20000（換算到0～1105給定1最大），或－20000～0（換算到1105給定1最大～0））；
例如：若1105＝50.00Hz；發出【01 06 00 01 27 10 CRC校驗碼】表示修改頻率為25.00Hz。
4.用Modbus修改加速時間的方法
向Modbus寄存器42202中寫入設定的加速時間數值由參數的分辨率和范圍決定；
例：發出【01 06 08 99 02 58 CRC校驗碼】表示修改加速時間為60.0S。
附：

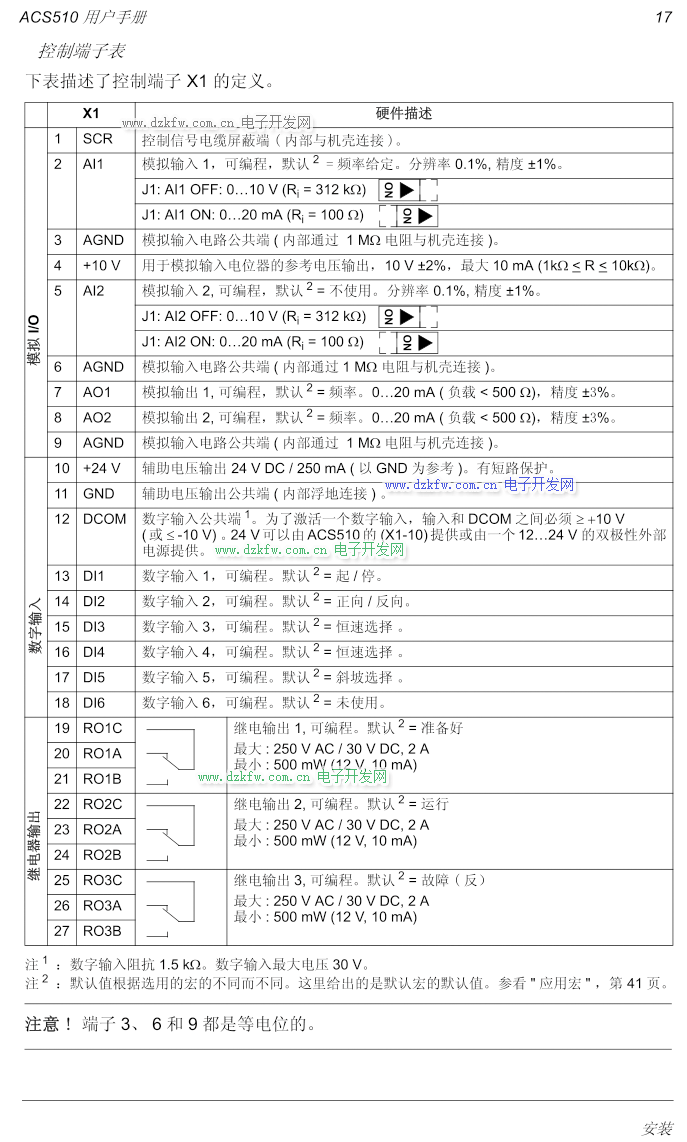

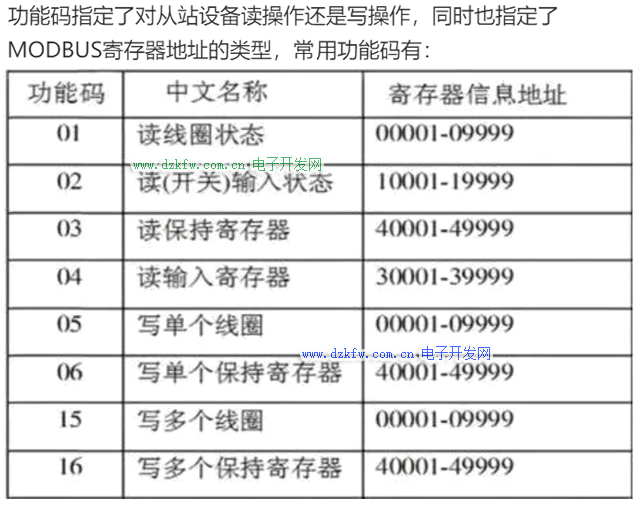

功能01：讀線圈狀態：
發送：01 01 00 20 00 03（站號 功能 開始 個數）
響應：01 01 01 06（站號 功能 字節數 字節1 字節2 …）
功能02：讀離散功能輸入狀態：
發送：01 02 00 20 00 03（站號 功能 開始 個數）
響應：01 02 01 05（站號 功能 字節數 字節1 字節2 …）
功能03：讀多個保持寄存器
發送：01 03 00 65 00 03（站號 功能 開始 個數）
響應：01 03 06 02 EE 00 FA 00 00（站號 功能 字節數 字節1 字節2 …）
功能04：讀多個輸入寄存器：
發送：01 04 00 00 00 02（站號 功能 開始 個數）
響應：01 04 04 00 01 01 F1（站號 功能 字節數 字節1 字節2 …）
功能06：寫單個保持寄存器：
發送：01 06 08 99 02 58（站號 功能 寄存器號 數值）
響應：01 06 08 99 02 58（站號 功能 寄存器號 數值）
功能10：寫多個保持寄存器：
發送：01 10 08 99 00 02 02 01 f4（站號 功能 開始 個數 字節數 字節1 字節2 …）
響應：01 10 08 99 00 02（站號 功能 開始 個數）
以上調試程序對ABB 其它交流變頻器都同樣適用, 如ACS600, ACS800,ACS143,ACS400,ACS510,ACS550同樣適用.,不過對于ACS600,ACS800變頻器需要增加MODBUS擴展模塊.
例如：7.5kw的風機選型型號就是：ACS510-01-017A-4，其中017A為最大電流17A，實際電流參數按照電機名牌功率填寫。
一般選型完畢后還需要選擇控制面板，控制面板有兩種，一種是數字化的，只有代碼顯示價格較便宜，另外一種是中文顯示的，對于熟悉代碼的設計人員可以選擇數字化面板，而對于不熟悉的設計人員可選擇中文面板，中文面板不僅有代碼顯示，還有簡要說明。
控制面板可安裝于變頻器上，也可使用通訊線（本質上是網線）將面板接至控制盤柜門上，方便調試及參數設置。
可拆卸后通過網線接到盤柜面板
