會員注冊一、電線電纜的定義
電線電纜是指用于電力、通信及相關傳輸用途的材料。“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜。
二、弱電電纜命名原則
1、產品名稱中包括的內容：
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式；
(3)產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層。
3、簡化
在不會引起混淆的情況下，有些結構描述省寫或簡寫。例如：
SYV 75-5-1(A、B、C) S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編 75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1 S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套 75：75歐姆 5：線纜外徑為5mm 1：代表單芯
ZR-RVS2*24/0.12 ZR: 阻燃 R: 軟線 S:雙絞線 2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm
三、弱電電纜組成

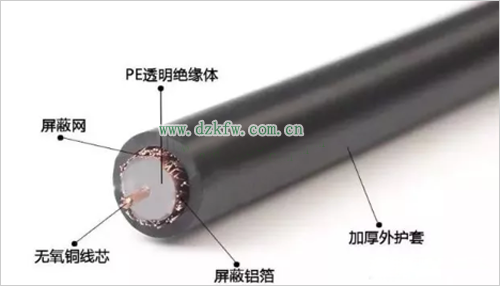

由內而外由內導體、絕緣 、外導體以及護套組成；
內導體：由于衰減主要是內導體電阻引起的，內導體對信號傳輸影響很大
絕緣：影響衰減、抗阻、回波損耗等性能
外導體：回路導體、屏蔽作用
四、常見的線纜代號意義
RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓 300V/300V 2-24 芯 用途：儀器、儀表、對講、監控、控制安裝
KVVP ：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量
SYWV ( Y )、 SYKV 有線電視、寬帶網專用電纜 結構：(同軸電纜)單根無氧圓銅線 + 物理發泡聚乙烯(絕緣) + (錫絲 + 鋁) + 聚氯乙烯(聚乙烯)
RVV 聚氯乙烯絕緣軟電纜 用途：家用電器、小型電動工具、儀表及動力照明
AVVR 聚氯乙烯護套安裝用軟電纜
RV 、 RVP 聚氯乙烯絕緣電纜
RVS 、 RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
BV 、 BVR 聚氯乙烯絕緣電纜 用途：適用于電器儀表設備及動力照明固定布線用
五、常見弱電線纜的選用舉例
視頻線 攝像機到監控主機距離≤200 米 ，用SYV75-3視頻線。 攝像機到監控主機距離>200 米 ，用SYV75-5視頻線。網絡數字視頻監控，攝像機傳輸采用雙絞線傳輸，比如cat5e，cat6等等。
云臺控制線 云臺與控制器距離 ≤ 100 米 ，用 RVV6×0.5 護套線。 云臺與控制器距離> 100 米 ，用 RVV6×0.75 護套線。實際中一般用RVVP2*075
樓宇對講系統所采用的線纜大都是RVV、RVVP、SYV等類線纜
六、常見弱電電纜的區別
SYV 與 SYWV 區別： SYV是視頻傳輸線, 用聚乙烯絕緣。 SYWV是射頻傳輸線，物理發泡絕緣。用于有線電視。
RVS 與RVV 2芯 區別： RVS為雙芯RV線絞合而成，沒有外護套，用于廣播連接。 RVV 2芯線直放成纜，有外護套，用于電源，控制信號等方面。
RVV 與 KVV RVVP 與 KVVP 區別： RVV 和RVVP 里面采用的線為多股細銅絲組成的軟線，即RV線組成。 KVV 和KVVP 里面采用的線為單股粗銅絲組成的硬線，即BV線組成。
AVVR 與 RVVP 區別： AVVR是指線徑小于0.5MM的不帶屏蔽的電纜，RVVP是指線徑大于或等于0.5MM的帶屏蔽的電纜。
RVS 與RVV 2芯 區別： RVS為雙芯RV線絞合而成，沒有外護套，用于廣播連接。 RVV 2芯線直放成纜，有外護套，用于電源，控制信號等方面。
