眾所周知，步進電機的驅動方式有整步，半步，細分驅動。三者即有區別又有聯系，目前，市面上很多驅動器支持細分驅動方式。本文主要描述這三種驅動的概述。

    如下圖是兩相步進電機的內部定子示意圖，為了使電機的轉子能夠連續、平穩地轉動，定子必須產生一個連續、平均的磁場。因?yàn)閺暮暧^上看，電機轉子始終跟隨電機定子合成的磁場方向。如果定子合成的磁場變化太快，轉子跟隨不上，這時步進電機就出現失步現象。

    既然電機轉子是跟隨電機定子磁場轉動，而電機定子磁場的強度和方向是由定子合成電流決定且成正比。即只要控制電機的定子電流，則可以達到驅動電機的目的。下圖是兩相步進電機的電流合成示意圖。其中Ia是由A-A`相產生，Ib是由B-B`相產生，它們兩個合成后產生的電流I就是電機定子的合成電流，它可以代表電機定子產生磁場的大小和方向。

    有了以上的步進電機背景描述后，對于步進電機的整步、半步、細分的三種驅動方式，都會是同一種方法，只是電流把一個圓(360°)分割的粗細程序不同。

整步驅動
    對于整步驅動方式，電機是走一個整步，如對于一個步進角是3.6°的步進電機，整步驅動是每走一步是走3.6°。
    下圖是整步驅動方式中，電機定子的電流次序示意圖：

    由上圖可知，整步驅動每一時刻只有一個相通電，所以這種驅動方式的驅動電路可以是很簡單，程序代碼也是相對容易實現，且由上圖可以得到電機整步驅動相序如下：
BB’→A’A→B’B→AA’→BB’
    下圖是這種驅動方式的電流矢量分割圖：

可見，整步驅動方式的電流矢量把一個圓平均分割成四份。
下圖是整步驅動方式的A、B相的電流I vs T圖：

可以看出，整步驅動描出的正弦波是粗糙的。使用這種方式驅動步進電機，低速時電機會抖動，噪聲會比較大。但是，這種驅動方式無論在硬件或軟件上都是相對簡單，從而驅動器制造成本容易得到控制。
半步驅動
    對于半步驅動方式，電機是走一個半步，如對于一個步進角是3.6°的步進電機，半步驅動是每走一步，是走1.8°(3.6°/2)。

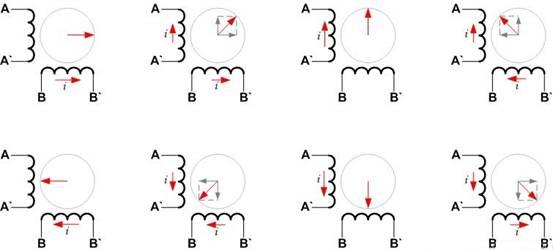

    下圖是半步驅動方式中，電機定子的電流次序示意圖：

    由上圖可見，半步驅動方式的比整步驅動方式相對復雜一些，在同一時刻，可能兩個相都需要被通電，如果要求電機轉動的力矩平穩，則需要在兩相同時通電時，通電電流應該為單相通電電流的sin(45°)，即√2/2。當然，可以直接通以和單相通電流相等的電流，結果是電機轉動過程中的力矩不恒定，但它帶來的好處是驅動電路或軟件編寫的簡化。具體應用視實際場合而定。以下是這種的驅動方式的驅動相序：
BB’→BB’ A’A→A’A→B’B A’A→ B’B→B’B AA’→AA’→ AA’ BB’
    如果需要反轉，只需按以上相序的逆向進行通電即可。
    當按以上相序?qū)﹄姍C(jī)通電，產生的電流矢量則可以把一個圓分割成8份，如下圖所示：

    半步驅動一方面使電機的步進分辨率提高了一倍，且電機運轉會更為平穩。
    對比地，半步驅動方式的兩相電流圖如下圖所示：

    由上圖看出，半步驅動方式描出的正弦波較之整步驅動方式，有了改觀，提高了精度。這樣的好處是在無需更改電機的情況下，電機的步進角分辨率提高了一倍，且電機運行相對安靜一些。

細分驅動
    如下圖，可以看出某種規律：

    看上圖，電流矢量分割圓越來越稠密，如上圖的c。這是4細分驅動的分割圖，從宏觀上可想象，電機轉子走一步的角度將會隨著細分?jǐn)?shù)的增加而減小，電機轉動也越來越平穩、安靜。從某種意義上，整步和半步驅動也是細分驅動的一樣，它們的關系就如正方形和長方形的關系。

    上圖是4細分驅動方式的兩相電流圖，由圖看出，這時每相電流的曲線較半步驅動時的電流曲線更加細膩。
    電流細分是細分驅動的其中方法，恒流的實現常用斬波驅動，給定的電流是以正弦波分布。另一種為電壓細分，這種方法是比正弦波的電壓驅動電機的線圈，可以不需要反饋地實現電機的細分驅動，但是由于電機的反電勢等的作用，正弦波電壓驅動并不能產生正弦波的電流，效果沒有電流細分好，但是它的驅動電路相對簡單。
    細分可以提高電機的步進角分辨率，但是，這并不是細分驅動的初衷，而是為了減緩步進電機運轉過程的震動和噪聲，使電機的力矩輸出更平穩。這像數碼相機的光學變焦和數字變焦的關系，提高步進系統分辨率最好依靠電機本身和機械結構。
