摘要: 場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。一般的晶體管是由兩種極性的載流子,即多數載流子和反極性的少數載流子參與導電,因此稱為雙極型晶體管,而FET僅是由多數載流子參與導電,它與雙極型相反,也稱為單極型晶體管。它屬于電壓控制型半導體器件，具有輸入電阻高（108W～109W）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

一、場效應管的分類
　　場效應管分結型、絕緣柵型兩大類。結型場效應管（JFET）因有兩個PN結而得名，絕緣柵型場效應管（JGFET）則因柵極與其它電極完全絕緣而得名。目前在絕緣柵型場效應管中，應用最為廣泛的是MOS場效應管，簡稱MOS管（即金屬-氧化物-半導體場效應管MOSFET）；此外還有PMOS、NMOS和VMOS功率場效應管，以及最近剛問世的πMOS場效應管、VMOS功率模塊等。
　　按溝道半導體材料的不同，結型和絕緣柵型各分溝道和P溝道兩種。若按導電方式來劃分，場效應管又可分成耗盡型與增強型。結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。

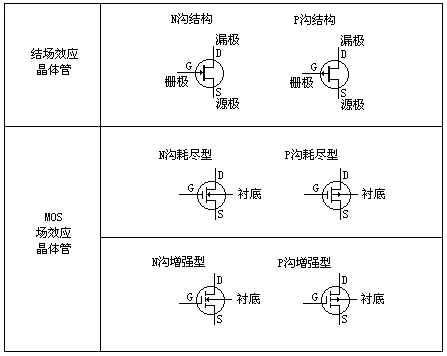

　　場效應晶體管可分為結場效應晶體管和MOS場效應晶體管。而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。見下圖。



二、場效應晶體管的型號命名方法
　　現行場效應管有兩種命名方法。
第一種命名方法與雙極型三極管相同，第三位字母J代表結型場效應管，O代表絕緣柵場效應管。第二位字母代表 材料，D是P型硅，反型層是N溝道；C是N型硅P溝道。例如,3DJ6D是結型N溝道場效應三極管，3DO6C 是絕緣柵型N溝道場效應三極管。
　　第二種命名方法是CS××#，CS代表場效應管，××以數字代表型號的序號，#用字母代表同一型號中的不同規格。例如CS14A、CS45G等。
三、場效應管的參數
1、IDSS — 飽和漏源電流。是指結型或耗盡型絕緣柵場效應管中，柵極電壓UGS=0時的漏源電流。
2、UP — 夾斷電壓。是指結型或耗盡型絕緣柵場效應管中，使漏源間剛截止時的柵極電壓。
3、UT — 開啟電壓。是指增強型絕緣柵場效管中，使漏源間剛導通時的柵極電壓。
4、gM — 跨導。是表示柵源電壓UGS— 對漏極電流ID的控制能力，即漏極電流ID變化量與柵源電壓UGS變化量的比值。gM是衡量場效應管放大能力的重要參數。
5、BUDS — 漏源擊穿電壓。是指柵源電壓UGS一定時，場效應管正常工作所能承受的最大漏源電壓。這是一項極限參數，加在場效應管上的工作電壓必須小于BUDS。
6、PDSM — 最大耗散功率。也是一項極限參數，是指場效應管性能不變壞時所允許的最大漏源耗散功率。使用時，場效應管實際功耗應小于PDSM并留有一定余量。
7、IDSM — 最大漏源電流。是一項極限參數，是指場效應管正常工作時，漏源間所允許通過的最大電流。場效應管的工作電流不應超過IDSM

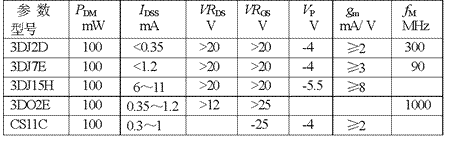

幾種常用的場效應的主要參數



四、場效應管的作用
1、場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2、場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3、場效應管可以用作可變電阻。
4、場效應管可以方便地用作恒流源。
5、場效應管可以用作電子開關。五、場效應管的測試
1、結型場效應管的管腳識別：
　　場效應管的柵極相當于晶體管的基極，源極和漏極分別對應于晶體管的發射極和集電極。將萬用表置于R×1k檔，用兩表筆分別測量每兩個管腳間的正、反向電阻。當某兩個管腳間的正、反向電阻相等，均為數KW時，則這兩個管腳為漏極D和源極S（可互換），余下的一個管腳即為柵極G。對于有4個管腳的結型場效應管，另外一極是屏蔽極（使用中接地）。
2、判定柵極
　　用萬用表黑表筆碰觸管子的一個電極，紅表筆分別碰觸另外兩個電極。若兩次測出的阻值都很小，說明均是正向電阻，該管屬于N溝道場效應管，黑表筆接的也是柵極。
　　制造工藝決定了場效應管的源極和漏極是對稱的，可以互換使用，并不影響電路的正常工作，所以不必加以區分。源極與漏極間的電阻約為幾千歐。
　　注意不能用此法判定絕緣柵型場效應管的柵極。因為這種管子的輸入電阻極高，柵源間的極間電容又很小，測量時只要有少量的電荷，就可在極間電容上形成很高的電壓，容易將管子損壞。
3、估測場效應管的放大能力
　　將萬用表撥到R×100檔，紅表筆接源極S，黑表筆接漏極D，相當于給場效應管加上1.5V的電源電壓。這時表針指示出的是D-S極間電阻值。然后用手指捏柵極G，將人體的感應電壓作為輸入信號加到柵極上。由于管子的放大作用，UDS和ID都將發生變化，也相當于D-S極間電阻發生變化，可觀察到表針有較大幅度的擺動。如果手捏柵極時表針擺動很小，說明管子的放大能力較弱；若表針不動，說明管子已經損壞。
　　由于人體感應的50Hz交流電壓較高，而不同的場效應管用電阻檔測量時的工作點可能不同，因此用手捏柵極時表針可能向右擺動，也可能向左擺動。少數的管子RDS減小，使表針向右擺動，多數管子的RDS增大，表針向左擺動。無論表針的擺動方向如何，只要能有明顯地擺動，就說明管子具有放大能力。
本方法也適用于測MOS管。為了保護MOS場效應管，必須用手握住螺釘旋具絕緣柄，用金屬桿去碰柵極，以防止人體感應電荷直接加到柵極上，將管子損壞。

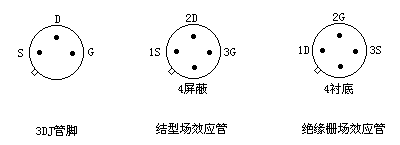

　　MOS管每次測量完畢，G-S結電容上會充有少量電荷，建立起電壓UGS，再接著測時表針可能不動，此時將G-S極間短路一下即可。　　 目前常用的結型場效應管和MOS型絕緣柵場效應管的管腳順序如下圖所示。



六、常用場效用管
1、MOS場效應管

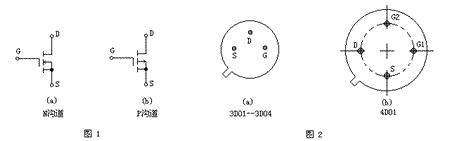

　　即金屬-氧化物-半導體型場效應管，英文縮寫為MOSFET（Metal-Oxide-Semiconductor Field-Effect-Transistor），屬于絕緣柵型。其主要特點是在金屬柵極與溝道之間有一層二氧化硅絕緣層，因此具有很高的輸入電阻（最高可達1015W）。它也分N溝道管和P溝道管，符號如圖1所示。通常是將襯底（基板）與源極S接在一起。根據導電方式的不同，MOSFET又分增強型、耗盡型。所謂增強型是指：當VGS=0時管子是呈截止狀態，加上正確的VGS后，多數載流子被吸引到柵極，從而“增強”了該區域的載流子，形成導電溝道。耗盡型則是指，當VGS=0時即形成溝道，加上正確的VGS時，能使多數載流子流出溝道，因而“耗盡”了載流子，使管子轉向截止。
　　以N溝道為例，它是在P型硅襯底上制成兩個高摻雜濃度的源擴散區N+和漏擴散區N+，再分別引出源極S和漏極D。源極與襯底在內部連通，二者總保持等電位。圖1（a）符號中的前頭方向是從外向電，表示從P型材料（襯底）指身N型溝道。當漏接電源正極，源極接電源負極并使VGS=0時，溝道電流（即漏極電流）ID=0。隨著VGS逐漸升高，受柵極正電壓的吸引，在兩個擴散區之間就感應出帶負電的少數載流子，形成從漏極到源極的N型溝道，當VGS大于管子的開啟電壓VTN（一般約為+2V）時，N溝道管開始導通，形成漏極電流ID。



國產N溝道MOSFET的典型產品有3DO1、3DO2、3DO4（以上均為單柵管），4DO1（雙柵管）。它們的管腳排列（底視圖）見圖2。
　　MOS場效應管比較“嬌氣”。這是由于它的輸入電阻很高，而柵-源極間電容又非常小，極易受外界電磁場或靜電的感應而帶電，而少量電荷就可在極間電容上形成相當高的電壓（U=Q/C），將管子損壞。因此了廠時各管腳都絞合在一起，或裝在金屬箔內，使G極與S極呈等電位，防止積累靜電荷。管子不用時，全部引線也應短接。在測量時應格外小心，并采取相應的防靜電感措施。
　　MOS場效應管的檢測方法
（1）．準備工作
　　測量之前，先把人體對地短路后，才能摸觸MOSFET的管腳。最好在手腕上接一條導線與大地連通，使人體與大地保持等電位。再把管腳分開，然后拆掉導線。
（2）．判定電極
　　將萬用表撥于R×100檔，首先確定柵極。若某腳與其它腳的電阻都是無窮大，證明此腳就是柵極G。交換表筆重測量，S-D之間的電阻值應為幾百歐至幾千歐，其中阻值較小的那一次，黑表筆接的為D極，紅表筆接的是S極。日本生產的3SK系列產品，S極與管殼接通，據此很容易確定S極。
（3）．檢查放大能力（跨導）
　　將G極懸空，黑表筆接D極，紅表筆接S極，然后用手指觸摸G極，表針應有較大的偏轉。雙柵MOS場效應管有兩個柵極G1、G2。為區分之，可用手分別觸摸G1、G2極，其中表針向左側偏轉幅度較大的為G2極。
　　目前有的MOSFET管在G-S極間增加了保護二極管，平時就不需要把各管腳短路了。　　MOS場效應晶體管使用注意事項。
　　MOS場效應晶體管在使用時應注意分類，不能隨意互換。MOS場效應晶體管由于輸入阻抗高（包括MOS集成電路）極易被靜電擊穿，使用時應注意以下規則：
（1）. MOS器件出廠時通常裝在黑色的導電泡沫塑料袋中，切勿自行隨便拿個塑料袋裝。也可用細銅線把各個引腳連接在一起，或用錫紙包裝
（2）.取出的MOS器件不能在塑料板上滑動，應用金屬盤來盛放待用器件。
（3）. 焊接用的電烙鐵必須良好接地。
（4）. 在焊接前應把電路板的電源線與地線短接，再MOS器件焊接完成后在分開。
（5）. MOS器件各引腳的焊接順序是漏極、源極、柵極。拆機時順序相反。
（6）.電路板在裝機之前，要用接地的線夾子去碰一下機器的各接線端子，再把電路板接上去。
（7）. MOS場效應晶體管的柵極在允許條件下，最好接入保護二極管。在檢修電路時應注意查證原有的保護二極管是否損壞。2、VMOS場效應管
　　VMOS場效應管（VMOSFET）簡稱VMOS管或功率場效應管，其全稱為V型槽MOS場效應管。它是繼MOSFET之后新發展起來的高效、功率開關器件。它不僅繼承了MOS場效應管輸入阻抗高（≥108W）、驅動電流小（左右0.1mA左右），還具有耐壓高（最高可耐壓1200V）、工作電流大（1.5A～100A）、輸出功率高（1～250W）、跨導的線性好、開關速度快等優良特性。正是由于它將電子管與功率晶體管之優點集于一身，因此在電壓放大器（電壓放大倍數可達數千倍）、功率放大器、開關電源和逆變器中正獲得廣泛應用。
　　眾所周知，傳統的MOS場效應管的柵極、源極和漏極大大致處于同一水平面的芯片上，其工作電流基本上是沿水平方向流動。VMOS管則不同，從左下圖上可以看出其兩大結構特點:第一，金屬柵極采用V型槽結構；第二，具有垂直導電性。由于漏極是從芯片的背面引出，所以ID不是沿芯片水平流動，而是自重摻雜N+區（源極S）出發，經過P溝道流入輕摻雜N-漂移區，最后垂直向下到達漏極D。電流方向如圖中箭頭所示，因為流通截面積增大，所以能通過大電流。由于在柵極與芯片之間有二氧化硅絕緣層，因此它仍屬于絕緣柵型MOS場效應管。



    國內生產VMOS場效應管的主要廠家有877廠、天津半導體器件四廠、杭州電子管廠等，典型產品有VN401、VN672、VMPT2等。表1列出六種VMOS管的主要參數。其中，IRFPC50的外型如右上圖所示。　　VMOS場效應管的檢測方法
（1）．判定柵極G
　　將萬用表撥至R×1k檔分別測量三個管腳之間的電阻。若發現某腳與其字兩腳的電阻均呈無窮大，并且交換表筆后仍為無窮大，則證明此腳為G極，因為它和另外兩個管腳是絕緣的。
（2）．判定源極S、漏極D
由圖1可見，在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。
（3）．測量漏-源通態電阻RDS（on）
將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。
由于測試條件不同，測出的RDS（on）值比手冊中給出的典型值要高一些。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典型值）。
（4）．檢查跨導
　　 將萬用表置于R×1k（或R×100）檔，紅表筆接S極，黑表筆接D極，手持螺絲刀去碰觸柵極，表針應有明顯偏轉，偏轉愈大，管子的跨導愈高。注意事項：
（1）VMOS管亦分N溝道管與P溝道管，但絕大多數產品屬于N溝道管。對于P溝道管，測量時應交換表筆的位置。
（2）有少數VMOS管在G-S之間并有保護二極管，本檢測方法中的1、2項不再適用。
（3）目前市場上還有一種VMOS管功率模塊，專供交流電機調速器、逆變器使用。例如美國IR公司生產的IRFT001型模塊，內部有N溝道、P溝道管各三只，構成三相橋式結構。
（4）現在市售VNF系列（N溝道）產品，是美國Supertex公司生產的超高頻功率場效應管，其最高工作頻率fp=120MHz，IDSM=1A，PDM=30W，共源小信號低頻跨導gm=2000mS。適用于高速開關電路和廣播、通信設備中。
（5）使用VMOS管時必須加合適的散熱器后。以VNF306為例，該管子加裝140×140×4（mm）的散熱器后，最大功率才能達到30W七、場效應管與晶體管的比較
（1）場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。
（2）場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。
（3）有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。
（4）場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。
