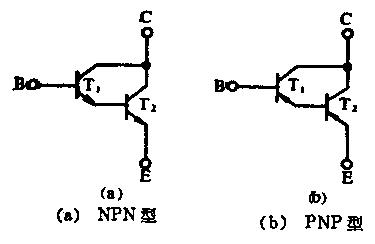

圖1是由兩只NPN或PNP型晶體管構成達林頓管的基本電路。假定達林頓管由N只晶體管（TI-Tn）組成，每只晶體管的放大系數分別這hFE1、hFE2、hFEn。則總放大系數約等于各管放大系數的乘積：
hFE≈hFE1·hFE2……hFEn
因此，達林頓管具有很高的放大系數，值可以達到幾千倍，甚至幾十萬倍。利用它不僅能構成高增益放大器，還能提高驅動能力，獲得大電流輸出，構成達林頓功率開關管。在光電耦合器中，也有用達林頓管作為接收管的。達林頓管產品大致分成兩類，一類是普通型，內部無保護電路，另一類則帶有保護電路。下面分別介紹使用萬用表檢測這兩類達林頓管的方法。
1．普通達林頓管的檢測方法
普通達林頓管內部由兩只或多只晶體管的集電極連接在一起復合而成，其基極B與發射極E之間包含多個發射結。檢測時可使用萬用表的R×1k或R×10k檔來測量。
測量達林頓管各電極之間的正、反向電阻值。正常時，集電極C與基極B之間的正向電阻值（測NPN管時，黑表筆接基極B；測PNP管時，黑表筆接集電極C）值與普通硅晶體管集電結的正向電阻值相近，為3~10kΩ之間，反向電阻值為無窮大。而發射極E與基極B之間的的正向電阻值（測NPN管時，黑表筆接基極 B；測PNP管時，黑表筆接發射極E）是集電極C與基極B之間的正、反向電阻值的2~3倍，反向電阻值為無窮大。集電極C與發射極E之間的正、反向電阻值均應接近無窮大。若測得達林頓管的C、E極間的正、反向電阻值或BE極、BC極之間的正、反向電阻值均接近0，則說明該管已擊穿損壞。若測得達林頓管的 BE極或BC極之間的、反向電阻值為無窮大，則說明該管已開路損壞。
2. 大功率達林頓管的檢測
大功率達林頓管在普通達林頓管的基礎上增加了由續流二極管和泄放電阻組成的保護電路，在測量時應注意這些元器件對測量數據的影響。
用萬用表R×1k或R×10k檔，測量達林頓管集電結（集電極C與基極B之間）的正、反向電阻值。正常時，正向電阻值（NPN管的基極接黑表筆時）應較小，為1~10kΩ，反向電阻值應接近無窮大。若測得集電結的正、反向電阻值均很小或均為無窮大，則說明該管已擊穿短路或開路損壞。
用萬用表R×100檔，測量達林頓管發射極E與基極B之間的正、反向電阻值，正常值均為幾百歐姆至幾千歐姆（具體數據根據B、E極之間兩只電阻器的阻值不同而有所差異。例如，BU932R、MJ10025等型號大功率達林頓管B、E極之間的正、反向電阻值均為600Ω左右），若測得阻值為0或無窮大，則說明被測管已損壞。
用萬用表R×1k或R×10k檔，測量達林頓管發射極E與集電極C之間的正、反向電阻值。正常時，正向電阻值（測NPN管時，黑表筆接發射極E，紅表筆接集電極C；測PNP管時，黑表筆接集電極C，紅表筆接發射極E）應為5~15kΩ（BU932R為7kΩ），反向電阻值應為無窮大，否則是該管的C、E極（或二極管）擊穿或開路損壞。
注意事項：
某些改進型達林頓管還在R1、R2各并聯一只二極管D2、D3，當B-E之間加反向電壓時，測出的就不是(R1+R2)電阻之和，而是兩只二極管的正向壓降之和(VF2+VF3)。
一些達林頓管參數：
型號 Pcm[W] Icm[A] Vceo[V] fT[MHz] 封裝 用途 說明 生產廠商
2N6035 40 4 60 - TO-225 - PNP -
2N6036 40 4 80 - TO-225 - PNP -
2N6038 40 4 60 - TO-225 - NPN -
2N6039 40 4 80 - TO-225 - NPN -
2N6040 75 8 60 - TO-220 - PNP
2N6042 75 8 100 - TO-220 - PNP
2N6043 75 8 60 - TO-220 - PNP
2N6045 - - - TO-220 - -
2SB794 10 1.5 60 - TO-126 - PNP NEC
2SB795 10 1.5 80 - TO-126 - PNP NEC
2SC3075 - - - - TO-126 - - -
2SC3294 - - - TO-202 - - -
BD643 62.5 8 45 - TO-220 - NPN -
BD644 62.5 8 45 - TO-220 - PNP -
BD645 62.5 8 60 - TO-220 - NPN -
BD646 62.5 8 60 - TO-220 - PNP -
BD647 62.5 8 80 - TO-220 - NPN -
BD648 62.5 8 80 - TO-220 - PNP -
BD649 62.5 8 100 - TO-220 - NPN -
BD650 62.5 8 100 - TO-220 - PNP -
BD651 62.5 8 120 - TO-220 - NPN -
BD652 62.5 8 120 - TO-220 - PNP -
BD677 40 4 60 - SOT-32 - NPN -
BD678 40 4 60 - SOT-32 - PNP -
BD679 40 4 80 - SOT-32 - NPN -
BD680 40 4 80 - SOT-32 - PNP -
BD681 40 4 100 - SOT-32 - NPN -
BD682 40 4 100 - SOT-32 - PNP -
BDW42 85 15 100 - TO-220 - NPN
BDW46 85 15 80 - TO-220 - NPN
BDW47 85 15 100 - TO-220 - NPN
BDW53 40 4 45 - TO-220 - NPN -
BDW53A 40 4 60 - TO-220 - NPN -
BDW53B 40 4 80 - TO-220 - NPN -
BDW53C 40 4 100 - TO-220 - NPN -
BDW53D 40 4 120 - TO-220 - NPN -
BDW63A - - - TO-220 - -
BDX34 70 10 45 - TO-220 - PNP -
BDX34A 70 10 60 - TO-220 - PNP -
BDX34B 70 10 80 - TO-220 - PNP -
BDX34C 70 10 120 - TO-220 - PNP -
BDX53 60 8 45 - TO-220 - NPN
BDX53A 60 8 60 - TO-220 - NPN
BDX53B 60 8 80 - TO-220 - NPN
BDX53C 60 8 100 - TO-220 - NPN
BDX54 60 8 45 - TO-220 - PNP -
BDX54A 60 8 60 - TO-220 - PNP -
BDX54B 60 8 80 - TO-220 - PNP -
BDX54C 60 8 100 - TO-220 - PNP -
BF64 - - - TO-220 - -
BF65 - - - TO-220 - -
BF64 - - - TO-220 - -
KSD5018 40 4 275 - TO-220 - NPN -
R3672 - - - TO-220 - -
R3673 - - - TO-220 - -
R3674 - - - - TO-220 - -
2SB1214 - - - TO-251 - -
2SB1418 - - - MT-4 - -
2SC5388 - - - TO-220 - -
2SD1197 - - - TO-3P - -
2SD1748 - - - TO-251 - -
2SD1817 - - - TO-251 - -
2SD2138 - - - MT-4 - -
2SD2242 - - - MT-4 - -
2SD2265 - - - TO-252 - -
2SD2502 - - - TO-251 - -
2SD2530 - - - MT-4 - -
BDW83c - - - TO-3P - -
RBL43P - - - TO-3P - -
BU932R - - - TO-3P - -
BU941 - - - TO-3P - -
TIP100 80 8 60 - TO-220 NPN b>1000 MOT
TIP101 80 8 80 - TO-220 NPN b>1000 MOT
TIP102 80 8 60 - TO-220 NPN b>1000 MOT
TIP105 80 8 60 - TO-220 PNP B>200 MOT
TIP106 80 8 80 - TO-220 PNP B>200 MOT
TIP107 80 8 100 - TO-220 PNP B>200 MOT
TIP110 50 2 60 - TO-220 NPN B>1000 TIX
TIP111 50 2 80 - TO-220 NPN B>1000 TIX
TIP112 50 2 100 - TO-220 NPN B>1000 TIX
TIP115 50 2 60 - TO-220 PNP B>1000 TIX
TIP116 50 2 80 - TO-220 PNP B>1000 TIX
TIP117 50 2 100 - TO-220 PNP B>1000 TIX
TIP120 65 5 60 - TO-220 NPN B>1000 TIX
TIP121 65 5 80 - TO-220 NPN B>1000 TIX
TIP122 65 5 100 - TO-220 NPN B>1000 TIX
TIP125 65 5 60 - TO-220 PNP B>1000 TIX
TIP126 65 5 80 - TO-220 PNP B>1000 TIX
TIP127 65 5 100 - TO-220 PNP B>1000 TIX
TIP132 70 8 100 - TO-220 NPN B>1000 TIX
TIP150 80 7 300 - TO-220 NPN B>150 TI
TIP152 80 7 400 - TO-220 NPN B>150 TI
