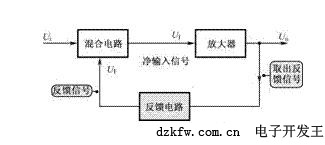

圖1 反饋方框圖

    ②反饋種類
    反饋電路有兩種：正反饋電路和負反饋電路。這兩種反饋的結果(指對輸出信號的影響)完全相反。
    ③正反饋概念
    正反饋可以舉一個例子來說明，吃某種食品，由于它很可可，所以在吃了之后更想吃，這是正反過程。
    如圖2所示正反饋方框圖，當反饋信號UF與輸入信號Ui是同相位時，這兩個信號混合后是相加的關系，所以凈輸入放大器的信號UI比輸入信號Ui更大，而放大器的放大倍數沒有變化，這樣放大器的輸出信號Uo比不加入反饋電路時的大，這種反饋稱為正反饋。


    圖2 正反饋方框圖

    在加入正反饋之后的放大器，輸出信號愈反饋愈大(當然不會無限制地增大，這一點在后面的振蕩器電路中介紹)，這是正反饋的特點。正反饋電路在放大器電路中通常不用，它只是用于振蕩器中。
    ④負反饋概念
    負反饋也可以舉一例說明，一盆開水，當手指不小心接觸到熱水時，手指很快縮回，而不是繼續向里面伸，手指的回縮過程就是負反饋過程。
    如圖3所示是負反饋方框圖，當反饋信號UF相位和輸入信號Ui的相位相反時，它們混合的結果是相減，結果凈輸入放大器的信號UI比輸入信號Ui要小，使放大器的輸出信號Uo減小，引起放大器電路這種反饋過程的電路稱為負反饋電路。


    圖3 負反饋方框圖

    ⑤反饋量
    負反饋的結果使凈輸入放大器的信號變小，放大器的輸出信號減小，這等效成放大器的增益在加入負反饋電路之后減小了。當負反饋電路造成的凈輸入信號愈小，即負反饋量愈大，負反饋放大器的增益愈小，反之負反饋量愈小，負反饋放大器的增益愈大。
    正反饋也有同樣的正反饋量問題。
