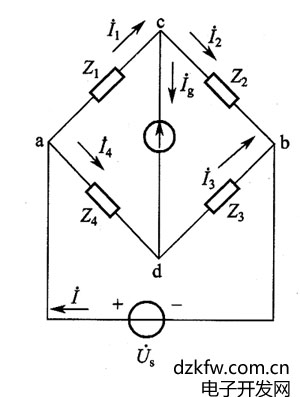

會員注冊交流電橋的原理電路如圖1所示。橋體有四個橋臂，分別由交流阻抗元件構成，在電橋的一個對角線ab接交流電源，另一個對角線cd上接交流指零儀。 調節各橋臂參數，當指零儀讀數為0時，c、d兩點的電位相等，電橋達到平衡，這時有
可見交流阻抗電橋的平衡條件包括兩部分：一是相對橋臂阻抗模的乘積必須相等；二是相對橋臂阻抗幅角之和必須相等。因此，交流電橋的平衡調節，要比直流電橋復雜得多。為使電橋達到平衡，需要反復調節橋臂的參數，電橋達到平衡所需反復調節的次數叫做收斂性，收斂性好的電橋能較快取得平衡。電橋的收斂性取決于橋臂阻抗的性質及調節參數的選擇，是衡量交流電橋性能的一個重要技術指標，對于收斂性差的電橋，由于比較難達到平衡而不常用。
