輸入信號頻率過高，電容的旁路作用加強，輸出減��；反之頻率太低，電感將短路輸出。并聯諧振曲線如圖1（b）所示。
 | |

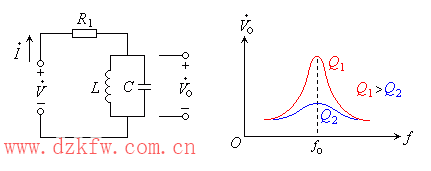

| (a) LC 并聯諧振電路 | (b) 并聯諧振曲線 |
| 圖1 并聯諧振電路及其諧振曲線 | |
諧振時
諧振頻率
考慮電感支路的損耗，用R表示，如圖2所示。諧振時，電感支路電流或電容支路電流與總電流之比，稱為并聯諧振電路的品質因數
 |
| 圖2 有損耗的諧振電路 |
諧振時，LC 并聯諧振電路相當一個電阻。
