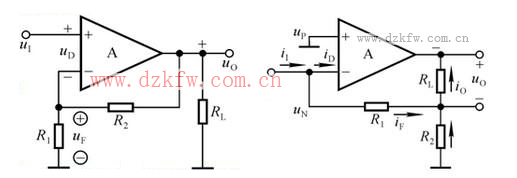

圖1 圖2
電壓電流的判斷
電壓電流反饋是指反饋信號取自輸出信號（電壓或電流）的形式。電壓反饋以圖1為例，反饋電壓uF是經R1、R2組成的分壓器由輸出電壓uO取樣得來。反饋電壓是輸出電壓的一部分，故是電壓反饋。在判斷電壓反饋時，可以采用一種簡便的方法，即根據電壓反饋的定義——反饋信號與輸出電壓成比例，設想將放大電路的負載RL兩端短路，短路后如使uF=0(或IF=0),就是電壓反饋。
電流反饋以圖2為例, 圖中反饋電流iF為電阻R1和R2對輸出電流iO的分流，所以是電流反饋。另一種簡便方法就是將負載RL開路（RL=∞），致使iO=0,從而使iF=0,即由輸出引起的反饋信號消失了，從而確定為電流反饋。
運算放大器負反饋電路組態分析
以下守于運算放大器負反饋電路的四種方式：
1,并聯電壓負反饋
圖1(a)是反相比例運算電路。從反饋類型來看，反饋電路自輸出端引出而接到反相輸入端。設輸入電壓μi為正，則輸出電壓μo為負。此時反相輸入端的電位高于輸出端的電位．輸入電流和反饋電流的實際方向即如圖3(a)中所示．差值電流 即削弱了凈輸入電流(差值電流)，故為負反饋。
反饋電流取自輸出電壓(即負載電壓) ,并與之成正比，故為電壓反饋。反饋信號與輸入信號在輸人端以電流的形式作比較,兩者并聯，故為并聯反饋。因此,反相比例運算電路是引入并聯電壓負反饋的電路。由前面討論可知，電壓負反饋的作用是穩定輸出電壓，并聯反饋電路則降低輸入電阻。反饋系數F由定義式得出：其中XF為反饋電流，所以反饋系數 。可見，反饋系數具有電導（電阻的倒數）的量綱，稱為互導反饋系數。

圖3
2,串聯電壓負反饋
由3(b)是同相比例運算電路。從反饋類型來看，反饋電路自輸出端引出接到反相輸人端，面后經電阻RL接“地”。設為正，則也為正．此時反相輸入端的電位低于輸出端的電位，但高于“地”電位， 和的實際方向與電路中的參考方向相反。經RF和R1分壓后．反饋電壓= —R1它是的一部分。由輸人端電路可得出，差值電壓，即削弱了凈輸入電壓(差值電壓)，故為負反饋。反饋電壓取自輸出電壓，并與之成正比，故為電壓反饋。反饋信號與輸入信號在輸入端以電壓的形式作比較．兩者串聯，故為串聯反饋。因此，同相比例運算電路是引入串聯電壓負反饋的電路。
反饋系數F由定義式 得 電壓負反饋的作用是穩定輸出電壓，串聯反饋電路則有很高的輸入電阻。
3,串聯電流負反饋
首先分析圖3(C)示的電路的功能。從電路結構看它是同比例運算電路，故輸出電流由上列兩式得出
可見輸出電流與負載RL無關，因此圖3（C）是一同相輸入恒�%@5�源電路，或稱為電壓—電流變換電路。改變電阻R的阻值，就可以改變 的大小 。
其次分析反饋類型。參照上述的同相比例運算電路可知，圖3（c）的電路也引入了負反饋。反饋電壓取自輸出電流（即負載電流）并與之成正比，故為電流反饋。反饋信號與輸入信號在輸入端以電壓形式作比較（），兩者串聯，故為串聯反饋。因此，同相輸入恒流源電路是引入串聯電流負反饋的電路。
可見，反饋系數F具有電阻的量綱，稱為互阻反饋系數。
4,并聯電流負反饋
首先分析圖3（d）所示電路的功能。由圖可得出，
設 ，則得 輸出電流
可見輸出電流與負載RL無關，因圖3（d）是反相輸入恒流源電路。改變電阻RF或R的阻值，就可以改變 的大小。
其次分析反饋類型。設 為正，即反相輸入端的電位為正，輸出端的電位為負。此時，和的實際方向即如圖中所示，差值電流 ，即削弱了凈輸入電流，故為負反饋。反饋電流取自輸出電流，并與之成正比，故為電流反饋。反饋信號與輸入信號在輸入端以電流的形式作比較（），兩者并聯，故為并聯反饋，因此，反相輸入恒流源電路是引入并聯電流負反饋的電路。
反饋系數
總之，從上述四個運算放大器電路可以看出：
(1)反饋電路直接從輸出端引出的，是電壓反饋；從負載電阻 的靠近地端引出的．是電流反饋；
(2)輸入信號和反饋信號分別加在兩個輸入端(同相和反相)上的是串聯反饋；加在同一個輸入端（同相或反相）上的是并聯反饋；
(3)反饋信號使凈輸入信號減小的，是負反饋。
至于負反饋對放大電路工作性能的影響，如降低放大倍數、提高放大倍數的穩定性、改善波形失真、展寬通頻帶以及對放大電路輸入電阻和輸出電阻的影響，和在分立元件放大電路中所述相同。
5，示例：
例1: 試判別圖4（a）和兩個兩級放大電路中從運算放大器A2輸出端引至A1輸入端的各是何種類型的反饋電路。
解:（1）在圖4（a）中，從運算放大器A2輸出端引至A1同相輸入端的是串聯電壓負反饋：
a. 反饋電路從A2的輸出端引出，故為電壓反饋；
b. 反饋電壓和輸入電壓分別加在A1的同相和反相兩個輸入端，故為串聯反饋；
c. 設為正，則為負，為正。反饋電壓�%@D�凈輸入電壓 減小，故為負反饋。
（2）在圖4（b）中，從負載電阻RL的靠近“地”端引入至A1同相輸入端的是并聯電流負反饋電路：
①反饋電路從RL的靠近“地”端引出，故為電流反饋；
②反饋電流和輸入電流加在A1的同一個輸入端，故為并聯反饋；
③設為正，則 為負，為正。A1同相輸入端的電位高于a點，反饋電流的實際方向即圖中所示，它使凈輸入電流減小，故為負反饋。

圖4
