電飯鍋內部結構圖電路圖及常見故障維修，電飯鍋故障原因分析

作者：佚名文章來源：本站原創點擊數：更新時間：2018-07-06

電飯鍋內部結構圖電路圖及常見故障維修，電飯鍋故障原因分析

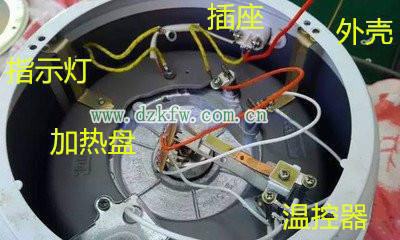

電飯鍋內部結構見圖二、三。

圖二電飯鍋內部結構

圖三電飯鍋底部結構
機械式電飯鍋結構：外殼、內鍋、電加熱器、磁性溫控器、雙金屬溫控器及插座組成；
外殼：起裝飾保護作用，作為電加熱板、溫控器、內鍋的支撐結構，還起保溫作用；
內鍋（內膽）：盛放食物的鍋體，一般用鋁板制成，可以取出，便于盛裝食物和清洗；
電飯鍋內部結構圖電路圖及常見故障維修

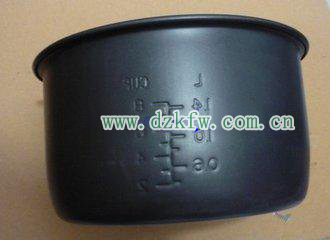

圖四內鍋（內膽）
電加熱器：又稱電熱盤、發熱器，它采用管狀電熱元件澆注在鋁合金中；它是利用電流的熱效應制成的。位于內鍋下面，取出內鍋就可以看見它。有給底部加熱的，頂部加熱的，側面加熱的，簡單的就是底部加熱。
電飯鍋內部結構圖電路圖及常見故障維修
圖五加熱盤
磁性溫控器：又稱磁鋼溫限溫器，其主要作用是當飯熟之后能夠自動斷電。電飯鍋的磁性溫控器居里溫度點一般設定在103℃左右，當鍋內水分蒸發掉以后（在一個大氣壓下，水的沸點100℃，這時叫潛熱），食物的溫度繼續升高達到103℃±2℃時，磁性溫控器就能自動斷電，轉入保溫階段；磁鋼溫控器利用了磁性材料的一個重要特點，就是溫度達到一定時（居里溫度點），其導磁率突然降低，失去磁性，在彈簧的作用下通過連桿機構動作從而將電路切斷。它由硬磁材料、軟磁材料、彈簧、連桿機構、觸點系統組成。硬磁材料用三氧化鐵或其它稀土材料制成，俗稱永磁體，它一直處于磁性狀態不受溫度影響（只有溫度達到770℃以上才失磁);軟磁主要材料為三氧化二鐵、氧化鎂、氧化銅等材料，在居里溫度下能被吸住，超過該點就不能了。
電飯鍋內部結構圖電路圖及常見故障維修

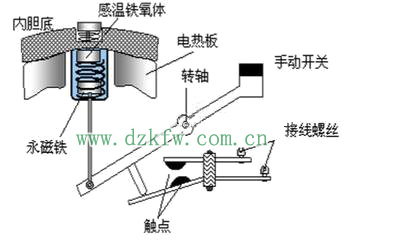

圖六磁性溫控器結構圖
雙金屬溫控器：其作用是飯熟之后，磁性溫控器觸點斷開，降溫至70℃以下時自動接通電源，使鍋體內的溫度保持著70℃左右；這個有的沒有，如下圖二。它由兩層不同熱膨脹系數的金屬組成，膨脹系數大的為主動層，小的為被動層，溫度升高到一定值時，膨脹變形將電路切斷。
電飯鍋內部結構圖電路圖及常見故障維修
圖七雙金屬溫控器
熱熔斷器：是一種不可復位的一次性保護元件，串入各種電器電源輸入端，作為過熱保護，當使用中的電器出現不正常溫度就能迅速動作，切斷電源。

熱熔斷器

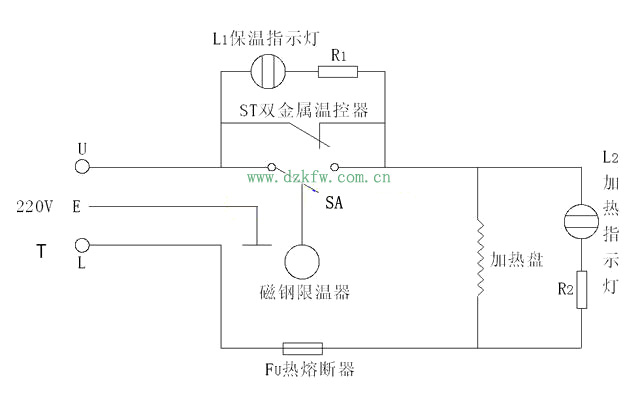

電路圖八工作原理：T為電源插座，FU為超溫熔斷器，SA是磁性溫控器（與按鍵開關組合限制溫度），ST是雙金屬溫控器，EH是發熱器，R1、R2為降壓限流電阻，L1、L2為指示燈；常溫下，雙金屬溫控器的觸點是閉合狀態（常閉），而磁性溫控器的觸點是斷開（常開），插好電源線未按按鍵開關時，發熱器即能通電，這時加熱指示燈亮，電飯鍋開始升溫；溫度升到80℃時，雙金屬溫控器斷開，切斷電熱板電源，保溫指示燈L1亮與加熱盤形成回路，燈亮。如要煮飯，必須按下操作鍵，磁性溫控器動作，按鍵開關閉合，此時二者為并聯關系，發熱體通電發熱，且指示燈L2點亮，鍋內溫度不斷升高，超過70±10℃時，雙金屬溫控器斷開，磁性溫控器仍然閉合，溫度繼續升高到103±2℃時，磁性溫控器斷開，發熱器斷電，停止加熱，紅色指示燈滅，進入保溫狀態。當溫度降低以后70℃以下后，雙金屬溫控器觸點閉合，電路又接通，發熱器發熱，溫度上升，此后通過雙金屬溫控器的重復動作，能使熟飯保持著70℃左右。
電飯鍋內部結構圖電路圖及常見故障維修
圖八機械式電飯鍋電路圖

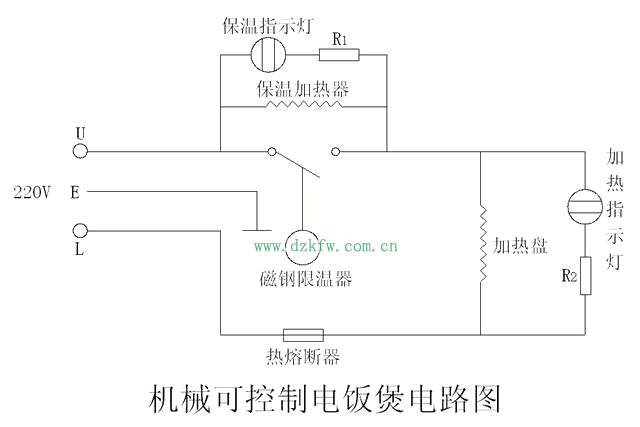

下圖九是另一種電飯鍋電路圖。它沒有雙金屬溫控器，如果按下磁鋼溫控器，保溫加熱器被短路，加熱盤通電加熱，當達到103攝氏度時，磁鋼溫控器斷開，保溫加熱器串入電路，電阻增加，電流大幅度降低，提供微弱熱量，電飯鍋處于保溫狀態。與前者不同的是它在保溫狀態下不能斷電。各廠家的電路圖不同，還有其它形式的電路圖，不過原理大致相同。
電飯鍋內部結構圖電路圖及常見故障維修
圖九機械式電飯鍋電路圖
常見故障：
一、剛一插入電源插頭，供電保險立即燒斷，表明鍋里面出現了嚴重短路故障；可能是進水短路，也可能是線路老化搭接短路；
二、超溫熔斷器燒毀，可能是時間長了性能變差，也可能是短路故障引起燒毀；
三、發熱器不熱：熔斷器是否燒毀，或者存在斷路；常見的有進水、流質食物外溢腐蝕
四、煮不熟飯：鍋體與發熱體之間有異物，磁性溫控器性能變差，低于103℃就斷電；還有另一種原因是觸點接觸不良；電熱盤與內鍋之間有異物；
五、飯燒焦：雙金屬溫控器失效；不能斷開所致；
六、不能保溫：雙金屬溫控器失效或保溫發熱盤斷路
七、指示燈不亮:如果發熱正常，指示燈不亮，不是限流電阻就是指示燈故障，或者斷路；
八、煮飯溢出：加水太多；
保養使用
一、使用后，內鍋經洗滌后外表的水必須擦拭干凈后再放入電飯鍋內；
二、內鍋底部應避免碰撞變形，否則會因與發熱盤接觸不好而形成夾生飯；
三、發熱盤與內鍋之間必須保持清潔，否則會影響發熱效率
四、發熱盤與外殼切記進水，必須在斷電后抹布擦拭干凈；
五、不宜用電飯鍋煮酸、堿食物；
六、使用時應先將食物放入鍋內再通電，反之應斷電后再取出內鍋，防止觸電；
七、電飯鍋功率較大，注意供電電源線路載流量。
