電磁爐過溫保護電路原理

　　電磁爐在正常工作時，由于其IGBT處于大電流、高電壓、高頻率導通和截止?fàn)顟B(tài)而產生大量的熱量，為了保證IGBT不致因溫度過高而損壞，除了要采取合適的降溫措施外，同時還必須有過溫保護電路；另外，為了防止電磁爐在放置鍋具狀態下長時間干燒而損壞，甚至發生火災事故，電磁爐中也必須設置過溫保護電路。過溫保護電路信號同時還是電磁爐實現保溫等智能功能的反饋信號。

　　電磁爐的過溫保護取樣檢測點有如下幾個：在IGBT上放置感溫?zé)崦綦娮瑁�在散熱片上安裝熱繼電器觸點或者感溫?zé)崦綦娮瑁�在爐臺下面放置感溫?zé)崦綦娮瑁�在加熱線圈盤上放置感溫?zé)崦綦娮琛?/P>

　　過溫保護電路的結構形式相對單一，一般加熱線圈盤上的溫度檢測電路的結構是：將+5V直流電源通過溫度檢測熱敏電阻與另外一只普通的固定阻值的電阻串聯后對地分壓（熱敏電阻可以接在電源正極端，也可以接在電源的負極端），從中間的分壓點取出隨溫度變化的電壓值并送入單片機。單片機根據此變化的電壓信號與程序設定的數值變化范圍進行比較，確定是否輸出保護控制信號。

　　IGBT的溫度檢測電路的結構一般是：IGBT的溫度檢測熱敏電阻一端接電源的負極（地），另一端經一只固定電阻值的電阻接+5V電壓，從中間的分壓點取出隨溫度變化的電壓信號送入單片機。單片機據此電壓的高低變化情況與其內部程序設定的基準數值進行比較，確定是否輸出保護控制信號。

　　根據溫度檢測熱敏電阻在電路中的接法的不同，過溫保護分為低電位動作和高電位動作兩大類：有的電磁爐過溫保護是低電位動作，即感溫電壓下降到一定程度時，單片機即發出關機保護指令；有的電磁爐過溫保護是高電位動作，即感溫電壓上升到一定程度時，單片機發出關機保護指令。有的電磁爐對加熱線圈盤上的熱敏電阻及IGBT上的熱敏電阻分別采用高、低電位動作的接線形式。

　　富士寶IH-P205C電磁爐過溫保護電路

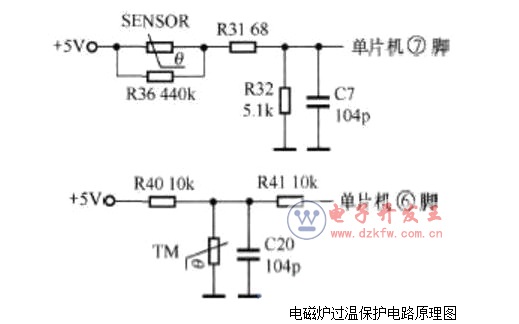

　　富士寶IH-P205C電磁爐過溫保護電路原理圖

　　該電磁爐的IGBT的熱敏電阻SENSOR一端接+5V電壓， 另一端通過電阻R32接地，屬高電位動作。當IGBT上的溫度越高，則其溫度檢測熱敏電阻的電阻值就越小，在電阻R32上的分壓就越高，該電壓經電阻R31送至單片機的⑦腳，單片機根據此電壓的高低與其內部的程序設定值進行比較，決定是否進行關機保護。加熱線圈盤熱敏電阻TM一端接地，另一端經電阻R40接+5V電壓，該端保護屬低電平動作。加熱線圈盤上的溫度越高，熱敏電阻的電阻值就越小，在該中點的電壓分壓值就越低，經電阻R41送入單片機⑥腳的電壓就越低。單片機根據此電壓的高低與程序設定的動作數值進行比較，作出是否發出關機指令的命令。

　　電網電壓檢測、高壓檢測保護電路

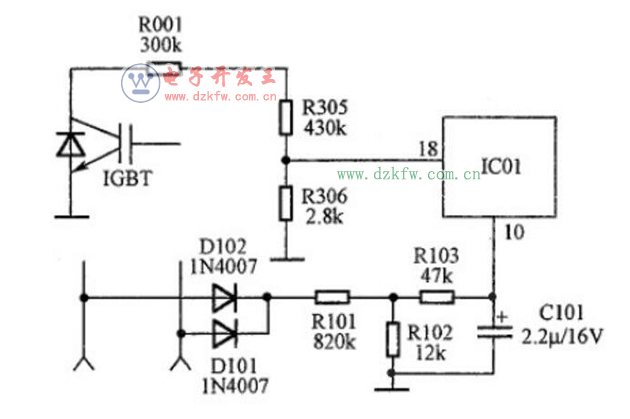

　　電網電壓檢測、高壓檢測保護電路原理

　　電網電壓檢測電路主要由D101、D102、R101、R102、R103、C101 等組成。電網電壓經D101、D102 全波整流后，再通過R101、R102 分壓，分壓后，經R103 在C101上形成電壓降，然后送至單片機IC01 的⑩腳。該輸入電壓與電網電壓成正比，單片機以此電壓為依據，與內部設定值進行比較，判斷工作電壓是否在其允許值范圍內。若超過允許值范圍，則關斷IGBT 管驅動輸出信號，即關機，從而起到過壓或欠壓保護的作用。

　　高壓檢測保護電路主要由R001、R305、R306 等組成。R001、R305、R306 串聯后在IGBT 管的c 極采樣，其分壓值送至單片機IC01 的輥輶訛?zāi)_。單片機以此電壓為依據，與內部設定值進行比較，判斷IGBT 管的c 極電壓是否超高。若超高，則限制IGBT 管的導通時間，令I(lǐng)GBT 管驅動信號的高電平變窄，IGBT 管的導通時間變短，使IGBT 管的c 極電壓變低，從而起到過壓保護的作用。

　　電壓、電流浪涌保護電路

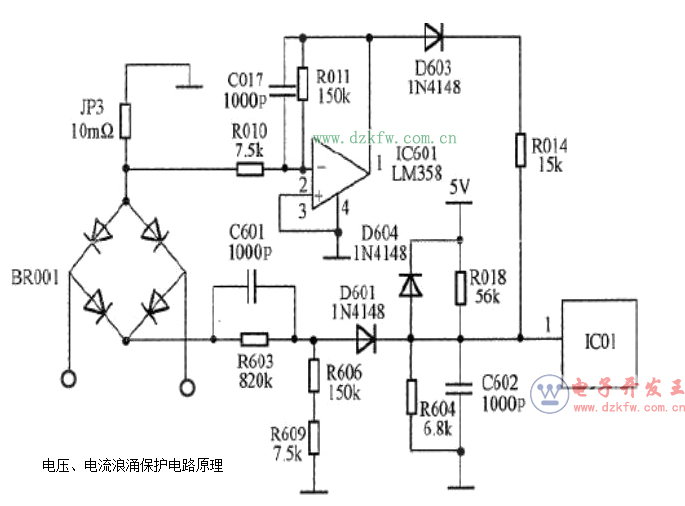

　　電壓、電流浪涌保護電路原理

　　電壓浪涌保護電路主要由C601、R603、R606、R609、D601、D604、R604、R018、C602 等組成。當電網中有浪涌脈沖干擾時，經C601 直接耦合，再經R606、R609 分壓，D601 整流后，送至單片機IC01 的①腳，單片機關閉IGBT 管驅動信號，IGBT 管截止。其中，C602 為高頻旁路電容，D604 為鉗位二極管，主要作用是為了防止送至單片機的浪涌取樣電壓過高而燒毀單片機。

　　電流浪涌保護電路主要由：康銅絲JP3、運放IC601（LM358）、R010、R0ll、D603、R014 等組成（參見圖2）。當電網中有電流型浪涌脈沖時，康銅絲產生較高的浪涌脈沖（相對GND 是負電壓），此脈沖經R010、R011 分壓，送至運放IC601 的②腳，運放的③腳為基準參考電壓。

　　浪涌脈沖信號經反相放大器放大后，通過D603、R014也送至單片機的IC01①腳，單片機處理后，關閉IGBT管的驅動信號，IGBT 管截止。

　　上電延時保護電路

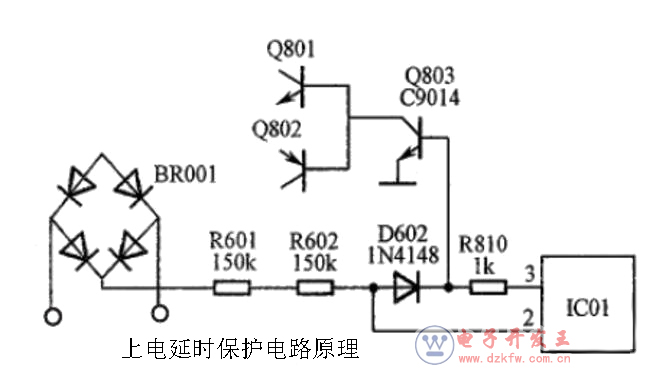

　　上電延時保護電路原理

　　上電保護電路主要由R601、R602、D602、R810、Q803等組成。當插上電源后，+310 V 電壓經R601、R602 降壓，D602 整流后，使Q803 導通，使得Q801 的基極電壓為低電平，IGBT 管截止，從而保護IGBT 管。

　　電流檢測保護及檢鍋電路

　　電流檢測保護電路主要由：康銅絲JP3、運放IC601（LM358）、R012、C012、R016、C013、R017、VR1、R013、C010、C015 等組成。當電流從IGBT 管的e 極（GND）經康銅絲流回整流橋的“-”端時，在康銅絲上產生相對GND 的負電壓，電壓經由R012、C012、R016、IC601 構成的反相放大器放大，再經R017、VR1、R013 分壓后輸入單片機IC01的輥輴訛?zāi)_進行處理，輸入單片機的電壓與流過康銅絲的電流成正比。R016 為負反饋電阻，C012 為防自激電容，C013、C015 為高頻旁路電容，C010 為濾波電容。
