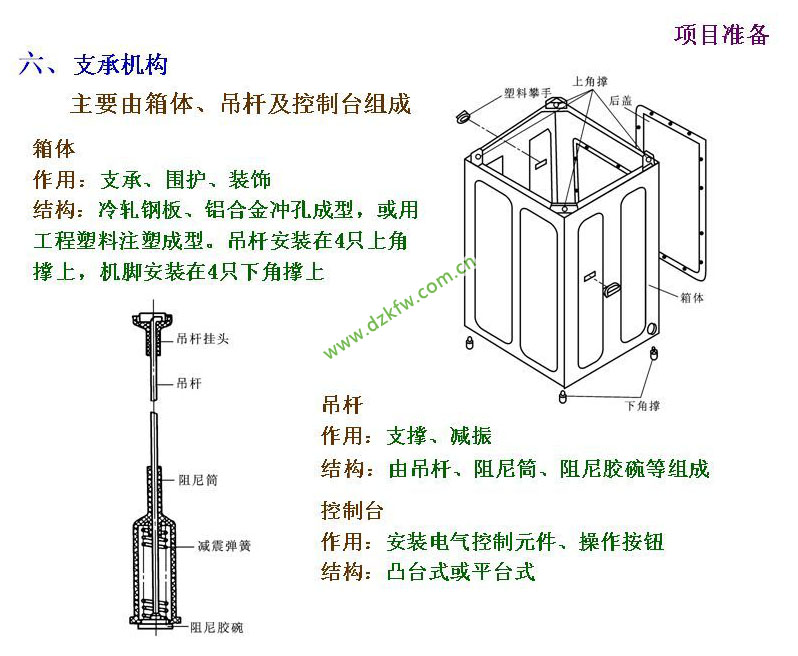

一、洗滌、脫水系統

作用：盛放洗滌液和被洗衣物，并進行洗滌、脫水

組成：包含盛水桶、洗滌桶、波輪等

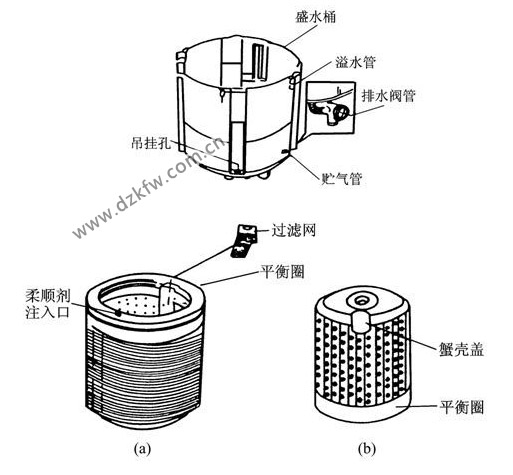

盛水桶

作用：用來盛放洗滌液

結構：工程塑料注塑成型。桶底安裝

橡膠水封，排水口；桶壁的下部開有

氣室口

洗滌桶

作用：用來盛放被洗衣物，并

協助波輪進行洗滌

結構：工程塑料注塑成型或不

銹鋼沖壓成型。內壁上開有很

多小孔并設有多條豎直的凸筋

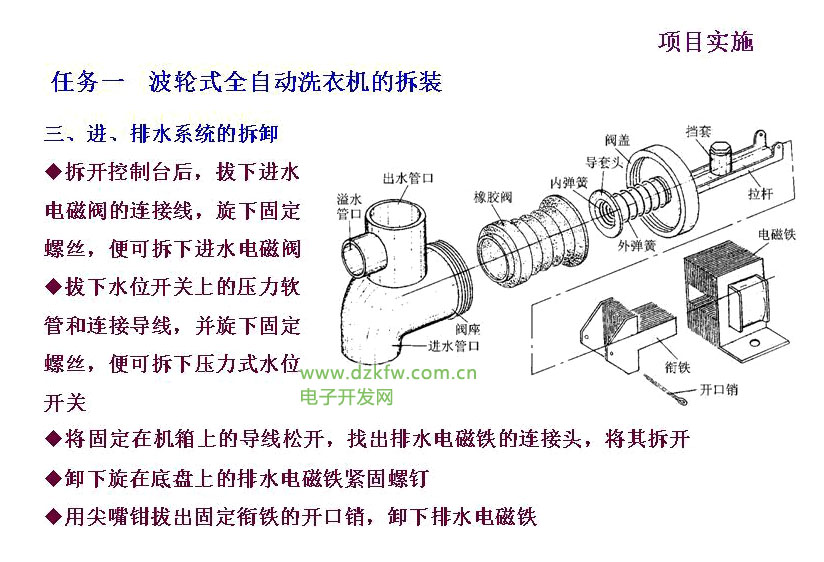

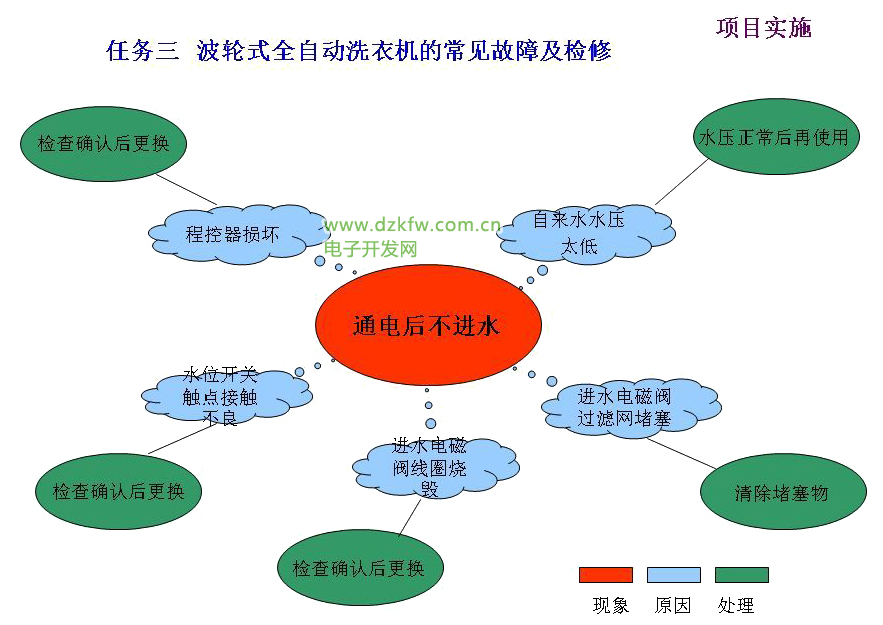

二、進、排水系統

作用：控制進水和排水

組成：主要包含水位開關、進水電磁閥、排水電磁閥等

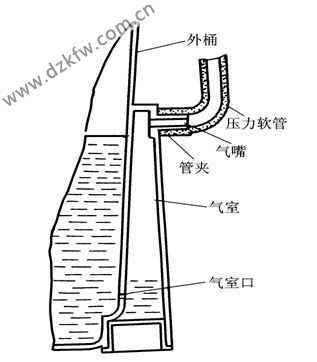

水位開關

作用：對桶內的水位進行檢測和控制

結構：由氣壓傳感裝置、控制裝置及電觸點開關三部分組成。經壓力軟管與盛水桶上的氣室嘴相連接

工作原理

桶內水未到達設定位時——氣室內空氣作用在頂柱上的力較小——水位開關COM與NC閉合——進水電磁閥通電開啟——水進入盛水桶——桶內水位升高——氣室內空氣壓強增大——到達設定水位時——作用在頂柱上的力頂動動簧片轉換——動斷觸點斷開——進水電磁閥因斷電關閉——停止進水

同時，動合觸點COM-NO閉合——這一信號輸入程序控制器——控制洗衣機進入下一個過程

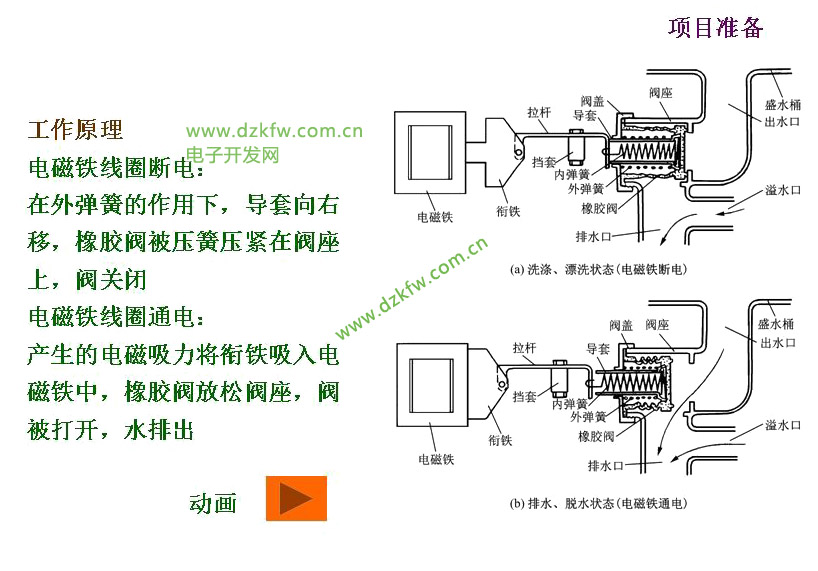

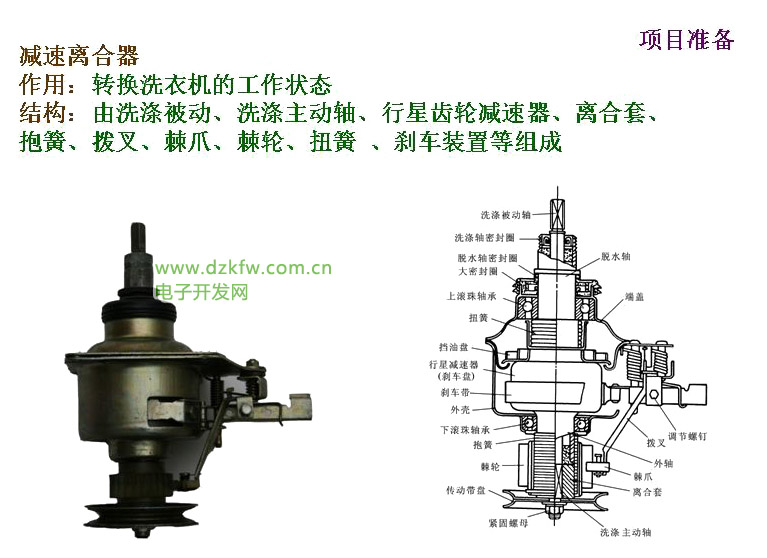

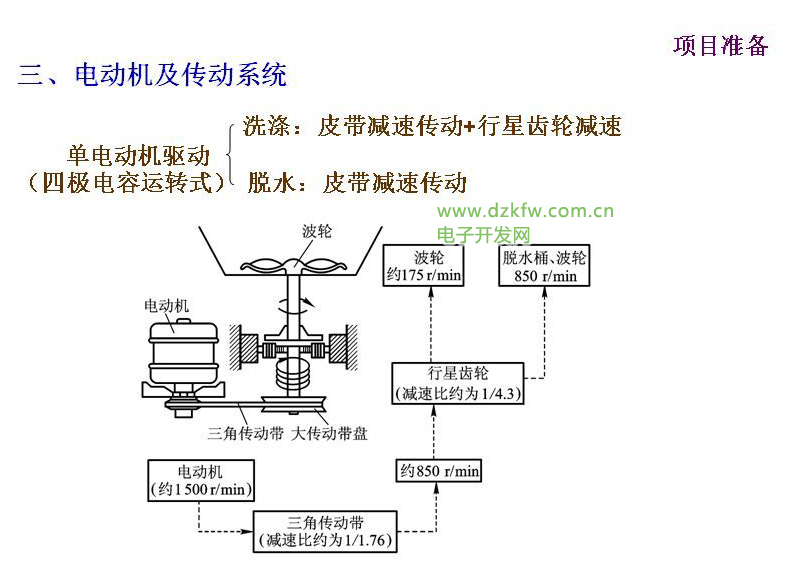

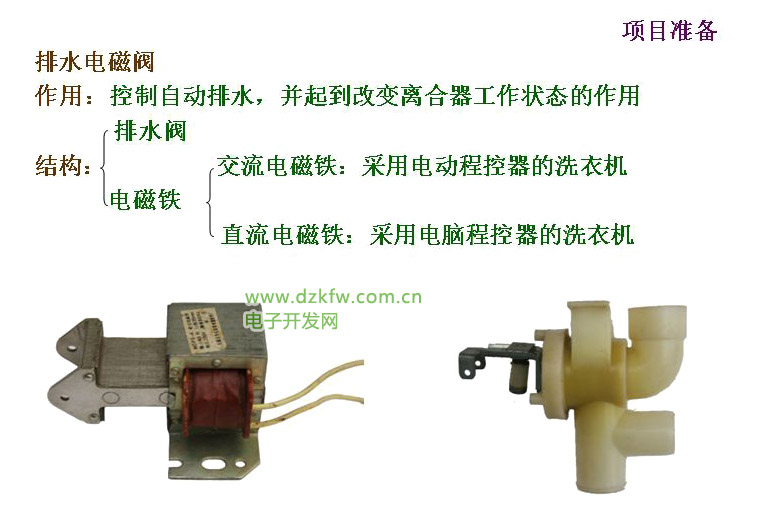

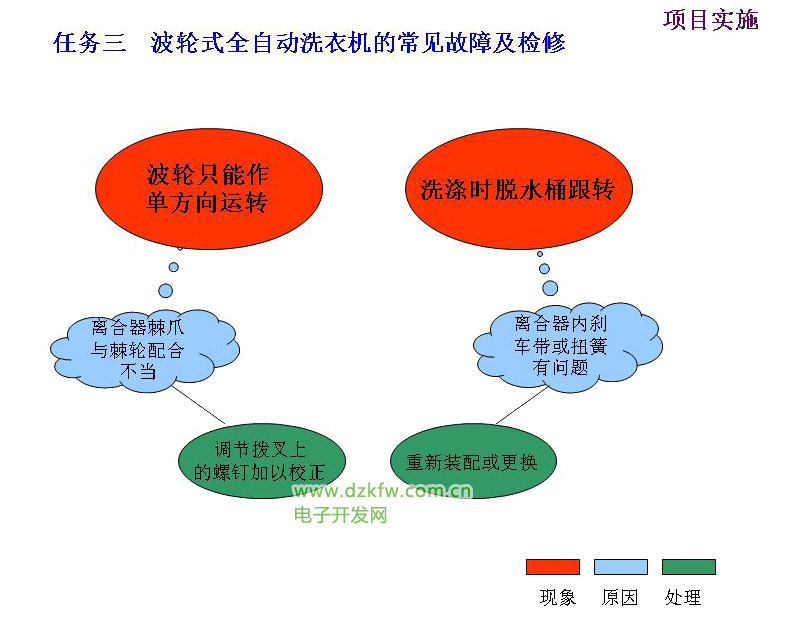

減速離合器工作原理

洗滌狀態時：排水電磁閥斷電關閉——銜鐵釋放——撥叉復位——棘爪將棘輪撥過一個角度——抱簧被撥松——脫水軸下部與離合套不嚙合——此時脫水軸已被扭簧與剎車帶制動，即內齒輪固定不動——當洗滌主動軸轉動時——帶動傳動架和洗滌被動軸作低速旋轉——波輪來回低速轉動而脫水桶不動

脫水狀態時：排水電磁閥通電開啟——銜鐵在帶動閥門開啟的同時，還使剎車帶放松剎車盤，并使撥叉帶動棘爪放松棘輪——離合套（洗滌主動軸）作順時針高速轉動——抱簧旋緊——脫水軸與離合套嚙合——內齒輪也隨脫水軸高速轉動——即洗滌主動軸、脫水軸（脫水桶）及洗滌被動軸（波輪）作同步高速運轉。

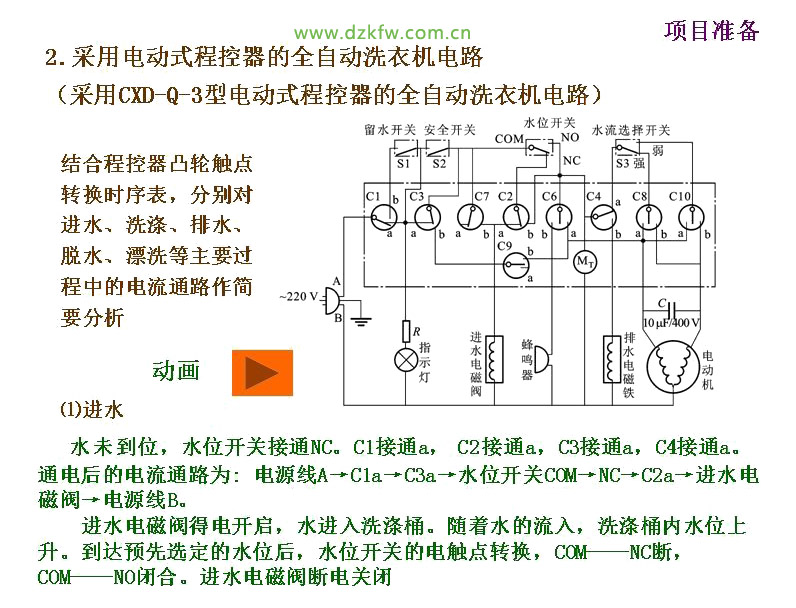

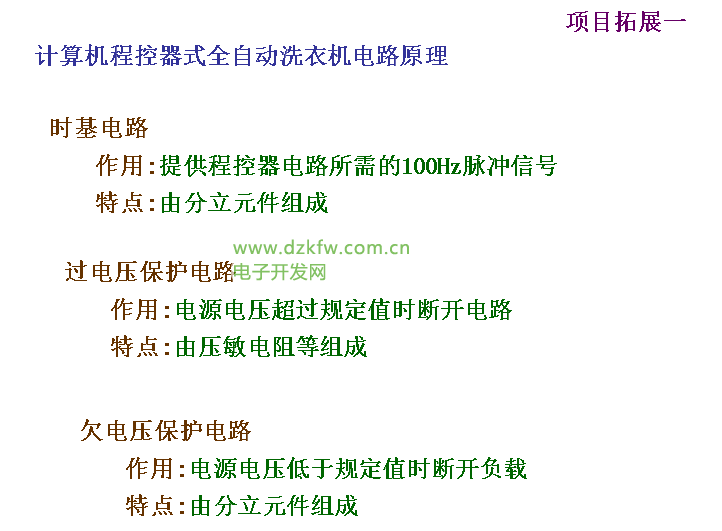

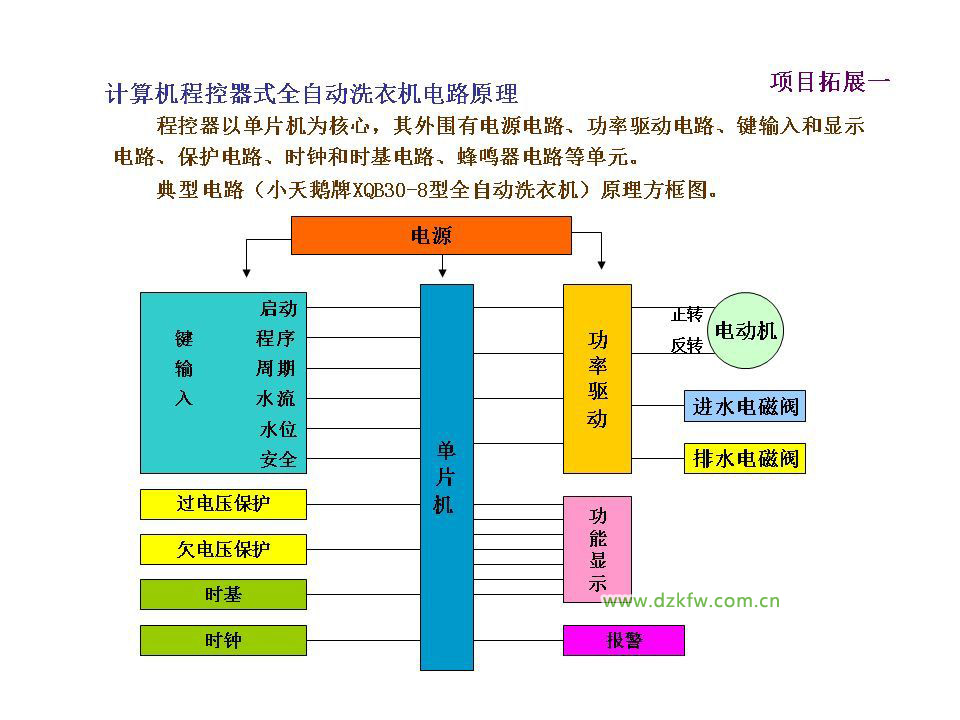

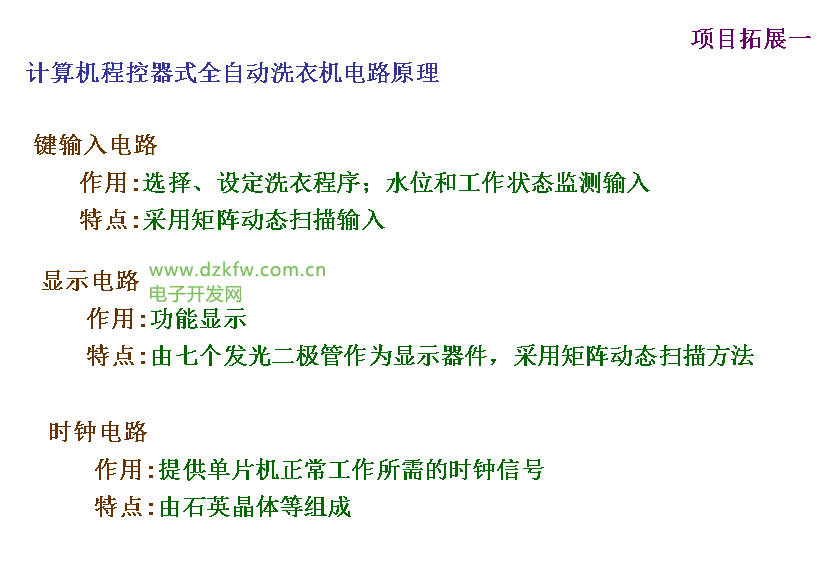

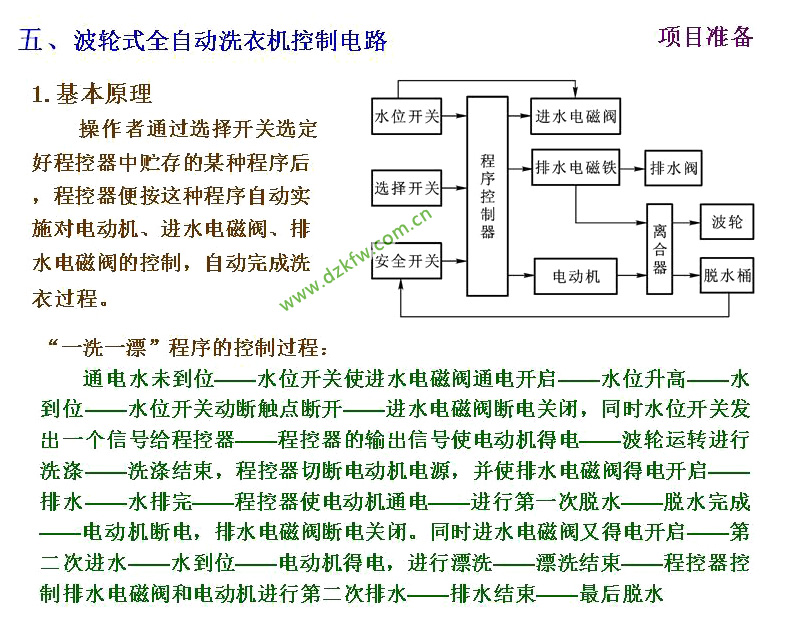

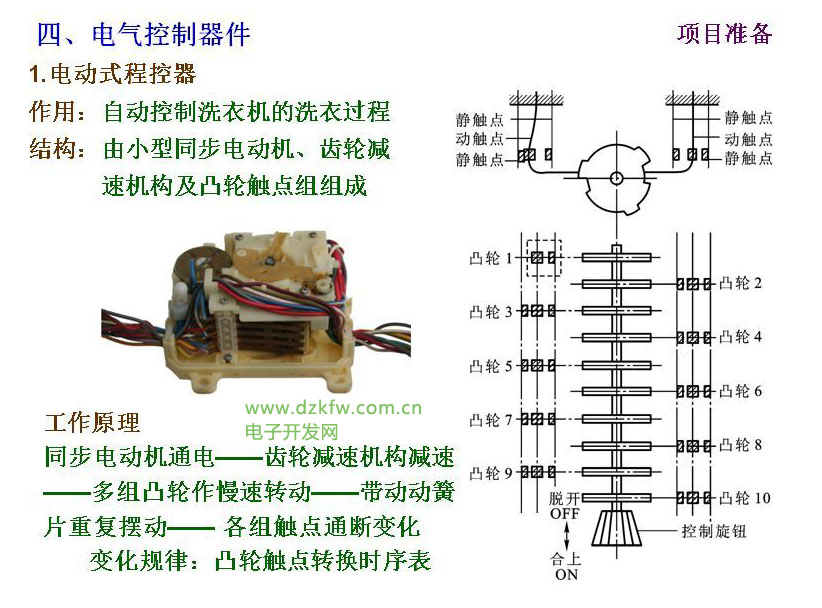

2.采用電動式程控器的全自動洗衣機電路

⑵洗滌

此時水已到位，水位開關接通NO。C1、C2、C3、C4的電觸點均接通a。

洗滌過程中的電流通路為：電源線A→C1a→C3a→COM→NO→C4a→S3→C8或C10→電動機→電源線B。

⑶排水

洗滌結束后，C1、C3接通a，而C2、C4接通b。此時水位開關仍接通NO。

排水過程的電流通路為：電源線A→C1a→C3a→COM→NO→C4b→排水電磁鐵→電源線B。

排水電磁閥得電開啟，排水。水排凈后，水位開關觸點轉至NC。

⑷脫水

水排凈后，立即進入脫水過程。脫水分兩步進行，先作39s的間歇脫水，然后作1min34s的連續運轉脫水。

間歇脫水：此時C1接通a，而C2、C3、C4均接通b。間歇脫水時的電流通路為：電源線A→C1a→S2→C3b→C9b（斷續接通）→電動機→電源線B。電動機斷續運轉，作間歇脫水。

同時：電源線A→C1a→S2→COM→NC→C2b→C4b→排水電磁鐵→電源線B。排水電磁閥通電開啟。

連續脫水：間歇脫水結束后，轉入連續脫水狀態。這時，C3與b斷開，C6與a接通，C1、C2、C4的狀態與間歇脫水時相同。此時電流的通路為：電源線A→C1a→S2→COM→NC→C2b→C6a→電動機→電源線B。電動機不受C9的控制而連續運轉。

⑸漂洗

脫水結束，再一次進水。水到位后，轉入漂洗狀態。這時對電動機控制的電流通路也與洗滌時的完全一樣。只是因?yàn)樵撓匆聶C(jī)采用的是溢流漂洗方式，所以還有對進水電磁閥的控制回路也同時通電。此時C7接通b。

進水電磁閥控制回路的電流通路為：電源線A→C1a→ C3a→C7b→進水電磁閥→電源線B。

進水電磁閥得電開啟，使洗衣機邊漂洗、邊進水，浮在水面上的洗滌劑泡沫由溢水口直接排入下水道。
