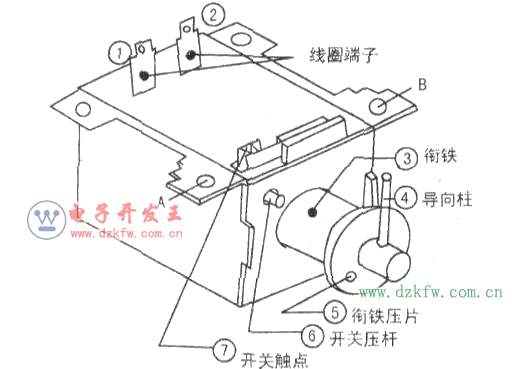

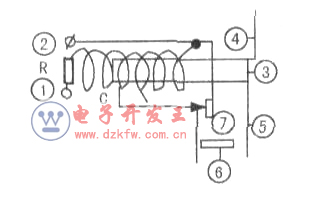

會員注冊波輪式全自動洗衣機的排水電磁閥是一個很重要的部件，它的動作控制著排水、剎車帶的放松和收緊、棘爪的升起和降落（即棘瓜和棘輪的分離或嚙合）。它的負擔很重、受力很大，由于它是雙線圈電磁閥，通過機械觸點進行切換，在此過程中，觸點間存在較為嚴重的打火現象，因此，觸點的燒傷、電腐蝕在所難免，損壞的幾率是比較大的。排水電磁閥的結構見上圖．內部電路見下圖。為了簡單明了的標識，上圖中的結構，是松開固定在A、B兩處的螺絲釘、取掉塑料蓋板后的情況，下圖中所標數字，表示了與上圖中各部分的對應關系。
工作過程：洗滌時，電磁閥不得電，銜鐵處在被拉出位置，排水閥關閉（不流水），棘爪落下與棘輪嚙合，剎車帶勒緊甩千（脫水）桶。當有放水或兼有甩干程序時，電磁閥(1)、(2)端子上得電(200v脈動直流)．由于觸點(7)閉合著．R很小(0.6Ω,是一個特制的、對溫度敏感的電阻)，線圈WA(llOΩ，線徑0.3mm)中約有1.6A的電流流過，瞬間產生巨大的磁力，使銜鐵能很快（約0.3秒）被吸入（注：此時功耗很大）。在銜鐵被吸入到底部的同時，銜鐵壓片(5)推動開關壓桿(6)，使觸點(7)分開，將線圈WB(3.lkΩ，線徑0.1mm)串入電路中，電流降低到0.06A，大大降低了電路的功耗，使銜鐵保持在牢牢吸合狀態（注：實際上WA、WB是并排的兩組線圈，繞在同一個骨架上的，WA在內層，WB在外層。如果圖中畫兩層線圈會顯得很亂）。
