會員注冊判斷高壓變壓器的好壞，最可靠的方法是對高壓變壓器進行“單獨通電”測試。將高壓變壓器從機內取下，初級串5A保險管接入交流220V電源，如果通電即燒5A保險管，表明高壓變壓器極可能存在繞組匝間短路故障，需做好新的配件準備；如果5A保險管平安無事，便可用萬用表檢測次級的燈絲繞組輸出電壓值、高壓繞組輸出電壓值（需用指針表2500V交流擋測）是否符合產品規定值。正常情況下，燈絲電壓實測值與產品規定值可能有+0.6V誤差，高壓電壓可能有+25V的誤差（均包括測試表的測量誤差），但指針在表盤的指示相當穩定，從而可以看出帶“磁漏”的高壓變壓器穩壓特性很好。如果是普通變壓器，初級電壓波動，次級電壓必然也要跟著波動。另外，還可對空載電流進行測試，并對高壓變壓器工作中的振動、發熱情況等做一些必要的記錄。例如，高壓變壓器通電時會產生較強的50Hz振動及“嗡嗡”聲；空載通電10分鐘后用手摸鐵芯，會發現鐵芯下部溫升高（因靠初級繞組近），而上部溫升低；初級串電流表時次級輸出電壓高，初級不串電流表時次級輸出電壓反而低，相差約25V。還有許多現象值得記錄，這里不再一一列舉。總之，用“單獨通電”法進行檢測，不但可以圓滿完成高壓變壓器的檢測任務，同時還可積累一些重要資料，對以后的維修非常有幫助。
為了節省時間，目前維修人員大都采用“電阻法”對高壓變壓器進行好壞判斷。正常初級繞組電阻一般為1.3Ω～3Ω，高壓繞組一般為90Ω～130Ω，燈絲繞組接近0Ω。
高壓變壓器常見故障，一是引線插頭接觸不良造成微波爐不加熱或工作不穩定；二是受潮、油煙及污垢侵蝕，導致絕緣下降引起漏電，造成微波爐工作電流增大，出現燒保險管、冒煙和有異味等現象；三是繞組出現開路或局部匝間短路，及繞組與鐵芯產生漏電或短路。其中，匝間短路和漏電也會造成微波爐工作電流增大、燒保險管等現象。

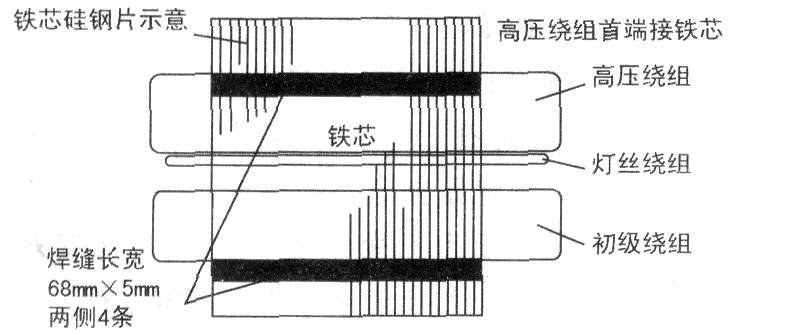

高壓變壓器出現繞組開路或匝間短路，要想動手維修就必須拆開鐵芯進行重繞。但這種高壓變壓器鐵芯與普通變壓器鐵芯不一樣，廠家為提高其可靠性，在鐵芯兩側共開了4條橫槽并用焊條將里面全部的硅鋼片統統焊死在一起（見圖）。由于焊縫的硬度很高，要用鋼鋸、銼刀，甚至需要動用砂輪等將4條焊縫清除掉，才能將鐵芯硅鋼片拆開，同時要對硅鋼片造成的毛邊進行磨光和修平。因高壓變壓器鐵芯很厚，硅鋼片層數很多（近150層），僅在鐵芯拆卸及硅鋼片出路方面就需要花費很長時間。另外，在繞組重繞的過程中及在鐵芯重新裝配的過程中，還需考慮對高壓變壓器的耐熱等級和抗電強度方面，做好技術和物資上的保證，因此要想自己動手維修要求具有較高的維修技能，還需要在專用工具及電工材料方面有一定基礎。
最簡單的辦法就是將高壓變壓器更新，但要首選同型高壓變壓器。如果用其他機型進行代換，那就要慎重考慮功率匹配及電壓輸出值的問題。
