繼電器的種類及工作原理
電磁繼電器：
電磁繼電器就是利用電磁鐵控制工作電路通斷的開關。是用低電壓、弱電流控制高電壓、強電流電路，還可實現遠距離操縱和生產自動化，在現代生活中起著越來越重要的作用。
工作原理：電磁鐵通電時，把銜鐵吸下來使D和E接觸，工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。
優點：用低電壓控制高電壓；遠距離控制；自動控制。
靜態繼電器：
通常所謂靜態繼電器是指繼電器結合使用了固態器件，如晶體三極管、二極管、電阻器、電容器等。是由電子（電模擬量 例如電流或電壓）、磁（磁通量）、光（光通量）、或其它無機械運動的元件產生預定響應的一種電氣繼電器。
工作原理：由晶體管和集成電路構成的靜態型繼電器和保護的基本特點是基于信號處理的電子電路，是靠邏輯判斷的純硬件電路來實現的。
優點：靜態繼電器沒有機械慣性和可動接點，抗沖擊和振動的能力強;因為沒有可動部份和軸承摩擦，故檢修方使;繼電器模件可小型化等優點。
繼電器的分類：

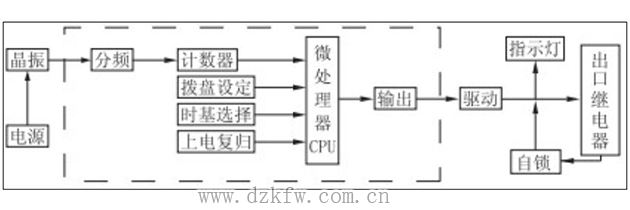

時間繼電器：時間繼電器是一種繼電保護設備，其主要是利用電磁原理或機械原理實現延時控制電路。也可以說時間繼電器是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。
中間繼電器：中間繼電器是一種繼電保護元件，他和時間繼電器一樣，其主要用于繼電保護與自動控制系統中，中間繼電器和時間繼電器及一些其他類型的繼電器是有所區別的，它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。
電流繼電器：電流繼電器分為過電流繼電器和欠電流繼電器，作為啟動元件用于發電機、變壓器和輸電線的過負荷和短路保護裝置中，也就是說電流繼電器常應用于自動控制電路中，它實際上是一種用較小的電流去控制較大電流的“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
電壓繼電器：電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。
