該器件本身包含了DC/DC變換器所需要的主要功能的單片控制電路且價格便宜。它由具有溫度自動補償功能的基準電壓發生器、比較器、占空比可控的振蕩器，R—S觸發器和大電流輸出開關電路等組成。該器件可用于升壓變換器、降壓變換器、反向器的控制核心，由它構成的DC/DC變換器僅用少量的外部元器件。主要應用于以微處理器(MPU)或單片機(MCU)為基礎的系統里。

中文名MC34063
輸出電壓1.25～40V
輸入電壓范圍2.5～40V
輸出電流可達1.5A
工作頻率最高可達100kHz
特    性低靜態電流，短路電流限制等

簡介
編輯

低靜態電流特性：
1、低靜態電流
2、短路電流限制
3、可實現升壓或降壓電源變換器

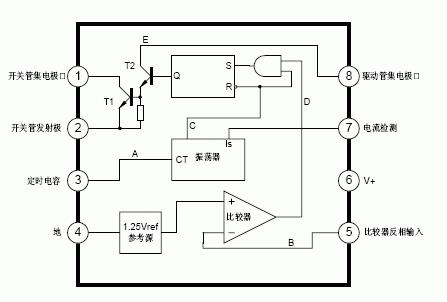

MC34063的基本結構及引腳圖功能(右圖）
1腳：開關管T1集電極引出端；

2腳：開關管T1發射極引出端；
3腳：定時電容ct接線端；調節ct可使工作頻率在100—100kHz范圍內變化；
4腳：電源地；
5腳：電壓比較器反相輸入端，同時也是輸出電壓取樣端；使用時應外接兩個精度不低于1%的精密電阻；
6腳：電源端；
7腳：負載峰值電流（Ipk）取樣端；6，7腳之間電壓超過300mV時，芯片將啟動內部過流保護功能；
8腳：驅動管T2集電極引出端。
