會員注冊經常看到有人在應用MC34063的時候會遇到這樣那樣的問題，特別的電路中的參數計算上很是不太明了，我會陸續貼上一些相關的計算公式及相關應用數據，歡迎大家參與討論。

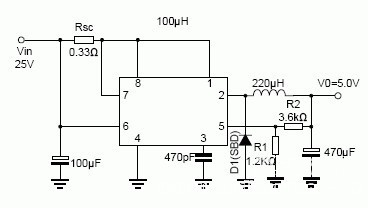

外圍元件標稱含義和它們取值的計算公式：
Vout(輸出電壓)＝1.25V（１＋R1／R2 ）
Ct( 定時電容)：決定內部工作頻率。Ct=0.000 004*Ton(工作頻率）
Ipk=2*Iomax*T/toff
Rsc( 限流電阻)：決定輸出電流。Rsc＝0.33／Ipk
Lmin (電感)：Lmin＝(Vimin－Vces)*Ton/ Ipk
Co(濾波電容)：決定輸出電壓波紋系數，Co＝Io*ton/Vp-p(波紋系數）
固定值參數：
ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）
Vces=1.0V
Vimin:輸入電壓范圍的最小值
Vf=1.2V 快速開關二極管正向壓降
在實際應用中的注意：
1、快速開關二極管可以選用IN4148，在要求高效率的場合必須使用 IN5819(貼片為SS14)；
2、34063能承受的電壓，即輸入輸出電壓絕對值之和不能超過40V，否則不能安全穩定的工作；
3、輸出功率達不到要求的時候，比如＞1A時，可以通過外接擴功率管的方法擴大輸出電流，三極管、雙極型或MOS管均可，一般的芯片PDF資料上都會有典型擴流電路介紹；
