通過對高頻電子線路相關知識的學習，我們知道LC正弦波振蕩器主要有電感反饋式三端振蕩器、電容反饋式三端振蕩器以及改進型電容反饋式振蕩器（克拉波電路和西勒電路）等。其中互感反饋易于起振，但穩定性差，適用于低頻，而電容反饋三點式振蕩器穩定性好，輸出波形理想，振蕩頻率可以做得較高。我們這里研究的主要是LC三端式振蕩器。

　　一、電感反饋式三端振蕩器

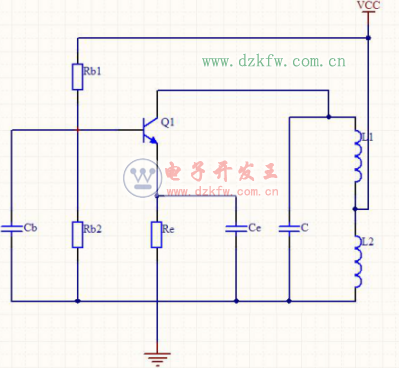

　　圖1 電感三點式振蕩器

　　電感反饋震蕩電路如圖1，它的優點是：由于L1和L2之間有互感存在，所以容易起振。其次是改變回路電容來調整頻率時，基本上不影響電路的反饋系數，比較方便。

　　二、電容反饋式三端振蕩器

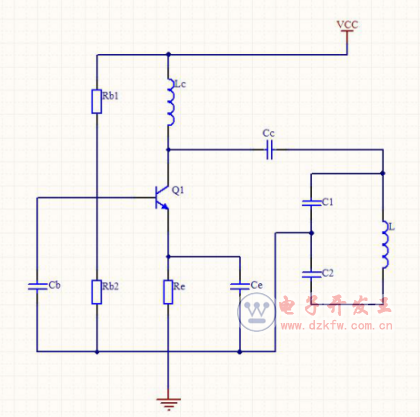

　　電容三點式振蕩器又稱為考畢茲振蕩器，如圖2：

　　圖2 電容三點式振蕩器原理圖

　　對于電容三點式振蕩器，反饋系數F的表達式為：

　　不考慮各極間電容的影響，這時諧振回路的總電容量為C1、C2的串聯，即

　　振蕩頻率的近似為

　　與電感三端震蕩電路想比，電容三端振蕩器的優點是輸出波形較好，這是因?yàn)榧�電極和基極電流可通過對諧波為低阻抗的電容支路回到發射極，所以高次諧波的反饋減弱，輸出的諧波分量減少，波形更加接近于正弦波。其次，該電路中的不穩定電容（分布電容、器件的結電容等）都是與該電路并聯的，因此適當?shù)募哟蠡芈冯娙萘浚�就可以減弱不穩定因素對振蕩器的影響，從而提高了頻率穩定度。最后，當工作頻率較高時，甚至可以只利用器件的輸入和輸出電容作為回路電容。因而本電路適用于較高的工作頻率。

　　三、振蕩平衡條件一般表達式

　　震蕩條件為 AF=1

　　振幅平衡條件 |AF|=1

　　四、起振條件和穩幅原理

　　振蕩器在剛剛起振時，為了克服電路中的損耗，需要正反饋強一些，即要求 |AF|>=1。既然 |AF|>=1，起振后就要產生增幅振蕩，需要靠三極管大信號運用時的非線性特性去限制幅度的繼續增加，這樣電路必然產生失真。這就要靠選頻網絡的作用，選出多次諧波中的基波分量作為輸出信號，以獲得正弦波輸出。也可以再反饋網絡中加入非線性穩幅環節，用以調節放大電路的增益。從而達到穩幅目的。

　  五、LC振蕩器的基本工作原理

　　振蕩器是不需外信號激勵、自身將直流電能轉換為交流電能的裝置。LC振蕩器是一種能量轉換器，由晶體管等有源器件和具有選頻作用的無源網絡及反饋網絡組成。振蕩器根據自身輸出的波形可分為正弦波振蕩器和非正弦波振蕩器，正弦波振蕩器在廣播通訊、自動控制、儀器儀表、高頻加熱、超聲探傷等領域有著廣泛的應用；而非正弦振蕩器能產生出矩形波（方波）、三角波、鋸齒波等信號，這些信號可以用于測量設備、數字系統、自動控制及計算機設備中。本設計討論的就是正弦波振蕩器。其框圖如圖1所示。

　　

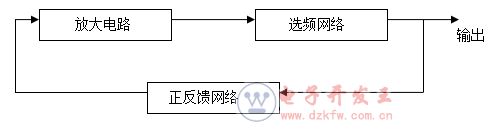

圖3 振蕩器原理框圖

　　由所學知識可知，構成一個振蕩器必須具備下列三個條件：

　　1） 一套振蕩回路，包含兩個（或兩個以上）儲能元件。在這兩個元件中，當一個釋放能量時，另一個就接收能量。釋放與接收能量可以往返進行，其頻率決定于元件的數值。

　　2） 一個能量來源，補充由振蕩回路電阻所產生的能量損失。在晶體管振蕩器中，這個能源就是直流電源。

　　3） 一個控制設備，可以使電源功率在正確的時刻補充電路的能量損失，以維持等幅振蕩。這是由有源器件和正反饋電路完成的。

　　六、 電路

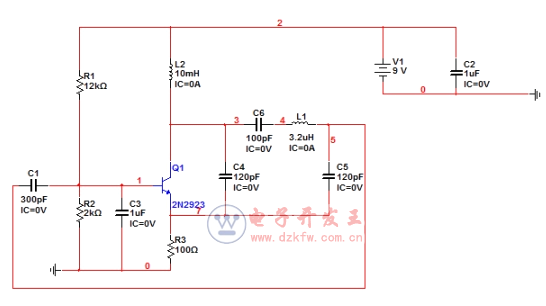

　　下圖為L(zhǎng)C正弦波電路振蕩器的電路圖，如圖6：

　　圖6 總電路原理設計圖

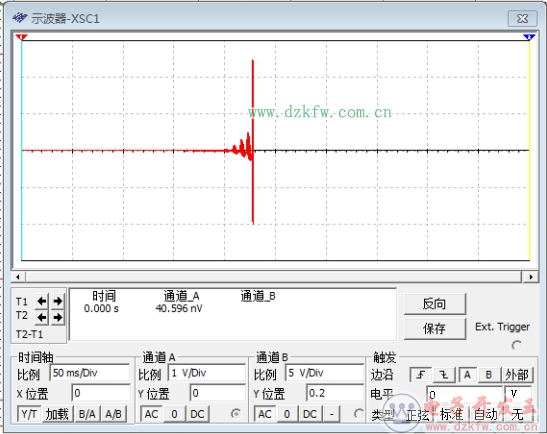

　　下圖所示為L(zhǎng)C正弦波振蕩器的起振過程。LC正弦波振蕩器起振過程波形圖如圖8：

　　圖8 LC正弦波振蕩器起振過程

　　LC正弦波振蕩器電路波形圖，如圖9：

　　圖9 LC正弦波振蕩器電路波形圖

　　觀測仿真結果。測試振蕩器各原件的作用，即短路或者開路該元件，觀察振蕩器的工作情況；進行LC振蕩器波段工作研究，即測試振蕩器在多寬的頻率比范圍內能平穩工作；研究LC振蕩器的靜態工作點、反饋系數及負載對振蕩器的影響；測試LC振蕩器的頻率穩定度，即研究溫度。電源和負載變化對振蕩器頻率穩定度的影響。
