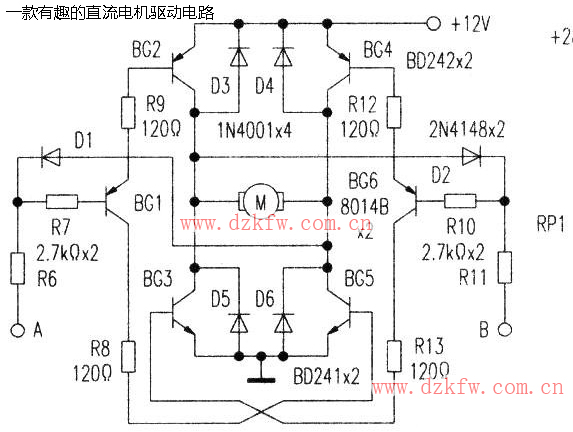

會員注冊下圖的橋式驅動電路其一它是以低電平觸發電機運轉；其二控制端A、B具有觸發鎖定功能；其三具有多種保護，如D1、D2的觸發鎖定．D3~D6的功率管集電極保護等。因此本電路只有三種輸入狀態有效，電機仍有五種工作狀態。D1—D2的作用是：若A為低電平時．BG1、BG2、BG5導通．BG2集電極的高電平將通過D2封鎖B端的輸入，保證BG6截止。若本電路采用TTL電路觸發，必須選用集電極開路門電路。
