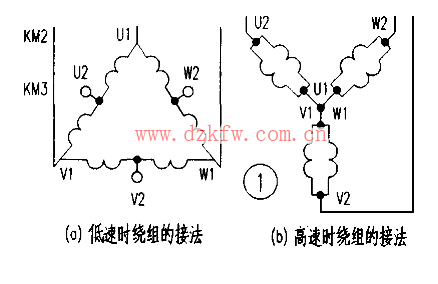

會員注冊雙速電動機屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數。從而改變電動機的轉速。根據異步電動機的同步轉速與磁極對數成反比。即磁極對數增加一倍。同步轉速下降至原轉速的一半，電動機額定轉速也將下降近一半的原理，通過改變磁極對數達到改變電動機轉速的目的。其定子繞組接線如上圖所示。當然，這種調速方法是有級的，不能平滑調速。而且只適用于鼠籠式電動機。對于主控電路，可采用以接觸器或者時間繼電器等來構建雙速電動機調速電路。
一、用接觸器控制的雙速電動機調速電路
如中圖所示。其控制電路主要由兩個復合按鈕各三個接觸器線圈組成。在主電路中。電動機繞組連接成三角形，在三個頂角處引出U1、V1、W1；在三相繞組各自的中間抽頭引出U2、V2、W2。其中，Ul、Vl、Wl與接觸器KMl主觸點連接。U2、V2、W2與KM2的主觸點連接。U1、V1、W1三者又與接觸器KM3主觸點連接。
它們的控制電路由復合按鈕和接觸器輔助動斷觸點實現復合電氣聯鎖。
二、用時間繼電器控制的雙速電動機電路

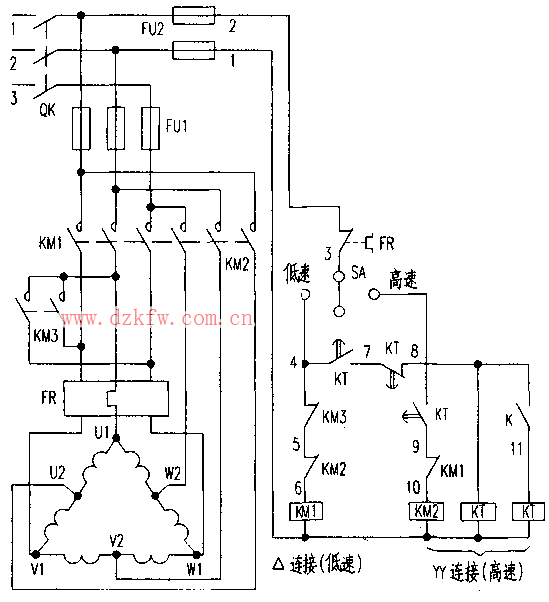

用時間繼電器控制的雙速電動機電路如下圖所示。它的主電路和用接觸器控制的雙速電動機主電路相同。
不同的是在控制電路的干路上加接了三個接點，以及能切換兩個位置的開關SA，并在接觸器KM2線圈支路中。并聯了時間繼電器KT的電磁線圈。
