會員注冊三相單層繞組、三相雙層繞組和三相單、雙層繞組三種。
三相單層繞組常見型式有等寬度式、交叉式、同心式等，不同的型式有不同的嵌線規律，但基本的嵌線規律是相同的。
單層同心式繞組
同心式繞組可采用空槽吊邊法嵌線，但在實際操作中為了方便，通常采用整嵌法，即分層嵌線。當極對數p為偶數時,繞組線圈端部分成兩層，構成“雙平面”。其中每層有每一相的一個線圈組；當極對數p為奇數時，繞組線圈端部形成了“三平面”，三相繞組各占一層。雖然這種整嵌法工藝簡單，但為了整形需要，各層端部長度不可能相等，因而三相參數不均衡，影響了電氣性能。在對電氣性能要求較高的場合，只能采用空槽吊邊法，用交叉式繞組的嵌線規律，使三相端部長度相等，保證了三相繞組參數均衡。其實也就成交叉式繞組了。
三相雙層繞組
三相大中型電機通常采用雙層繞組嵌線，線圈交疊。
三相單、雙層繞組是由疊式短距繞組演變而來的一種性能較好的繞組型式。它是將雙層疊繞組的上下層同相有效邊合并成一只單層大線圈邊，所以，線圈總匝數比雙層繞組少，嵌線方便省時。而且線圈可采用短節距，保留了雙層短距繞組能消除高次諧波，改善電磁性能等優點，是一種比較先進的繞組型式。

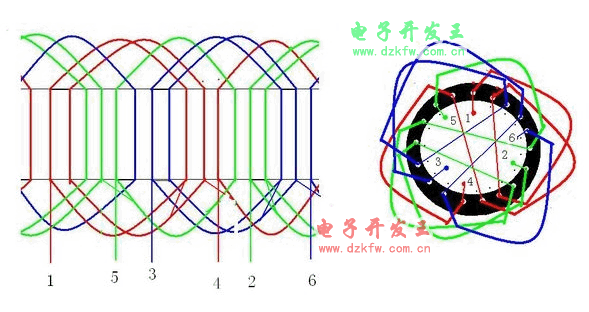

2極18槽的電動機展開圖
三相電機嵌線24句秘訣
單層鏈?zhǔn)嚼@組
先數總共多少槽，再數節距心記牢，
若是單層單鏈組，每把線前空一槽，
不到節距要懸空，到了節距便封槽。
單層同心式繞組
若是單層多圈組，二空二來三空三，
不到節距不封口，到了節距就封槽。
單層交叉式繞組
交叉雙線和單線，節距長者可在前，
雙線前面空一對，單線前面空一槽，
不到節距不封口，節距到了要封槽。
雙層疊繞組
若是遇到雙層組，千萬牢記不空槽，
雙層單繞極少見，雙層疊繞常見到，
前面下線不封口，到了節距再封槽，
一把挨著一把下，槽數線圈相等調。
