會員注冊如圖所示為控制線路的工作原理：合上開關SA，交流接觸器KM和時間繼電器KT1得電吸合，電動機起動運轉，當運轉到T1時間時，KT1延時閉合觸點閉合，接通了繼電器KC和時間繼電器KT2線圈電路。KC吸合后，其動斷觸點斷開，切斷KM和KT1線圈電路，電動機停止運轉。KT2保持通電吸合狀態，經過延時T2后，KT2延時斷開觸點斷開。KC和KT2先后斷電釋放。KC的動斷觸點閉合，再次接通KM線圈電路，電動機再次起動，重復上述動作，實現間歇運動。
電動機間歇運行控制電路

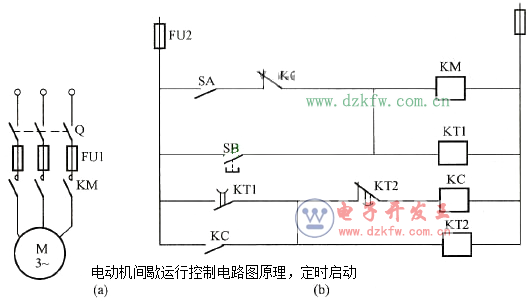

圖 電動機間歇運行控制電路
(a)主電路；(b)控制電路
圖中按鈕SB為手動控制按鈕。打開開關SA，按下按鈕SB，KM吸合，電動機起動運轉，放松按鈕SB，KM斷電釋放，電動機停轉。電動機運行時間不受時間繼電器控制。
