一、電動機控制：正反轉控制+互鎖

說明：正轉時，其接觸器常閉接點切斷反轉控制回路，SBR不起作用；反之亦然。從而避免兩接觸器同時工作造成主回路短路。

二、電動機控制：正反轉控制+雙重互鎖

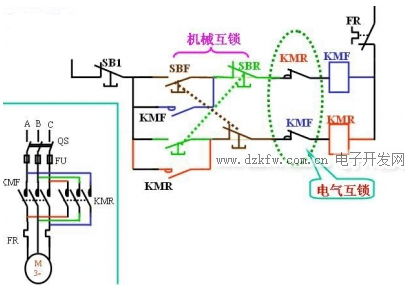

說明：正反轉啟動按鈕均采用復合按鈕，在正轉控制回路中再增加了反轉啟動控制按鈕的常閉接點，在反轉控制回路中再增加了正轉啟動控制按鈕的常閉接點。

即為雙重互鎖：機械互鎖和電氣互鎖。

相有關電機正反轉控制的接線圖，在電路中實現電機的正轉與反轉，需要對調電源的相序，稱為換相，究竟應該怎么來接線，這里分享一例電機正反轉控制電路的實物接線圖，供大家參考。
