會員注冊不同的布線和接線方式可以形成不同的極性，電動機定子繞組根據磁極數與繞組分布形成實際磁極數的關系，可分為顯極式與庶極式兩種類型，也稱為全極式和半極式。在倍極比雙速電動機中，就是通過變換繞組顯極式和庶極式接法來變速的。

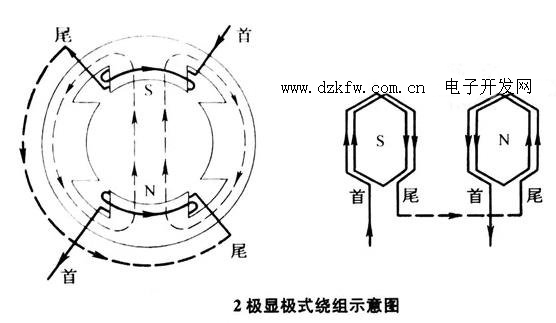

1、顯極式繞組
顯極式繞組是指繞組所產生的極數等于極相組數的接線方法。在顯極式繞組中，每個（組）線圈形成一個磁極，而且一相中相鄰兩組線圈所形成的極性不同，繞組的線圈（組）數與磁極數相等。
在顯極式繞組中，為了要使磁極的極性N和S相互間隔，相鄰兩個線圈（組）里的電流方向必須相反，即相鄰兩個線圈（組）的連接方式必須是反接串聯，即尾端接尾端、首端接首端，俗稱“尾接尾”、“頭接頭”。

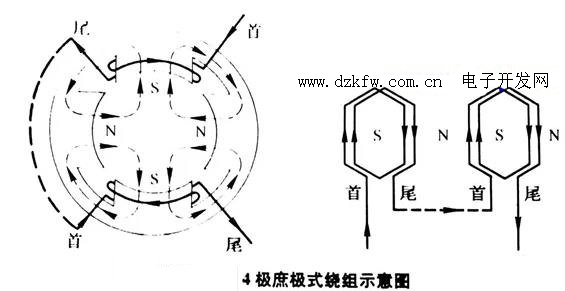

2、庶極式繞組
庶極式繞組是指繞組所產生的極數兩倍于極相組數的接線方法。在庶極式繞組中，每個（組）線圈形成兩個磁極，繞組的線圈（組）數為磁極數的一半，因為另半數磁極由線圈（組）產生磁極的磁力線共同形成。
庶極式繞組中，每個線圈（組）所形成的磁極的極性都相同，如都是S極，由于同極性相斥的原理，使線圈形成的磁場經相鄰極返回構成閉合磁路，從而使沒有線圈的凸極上產生異極性N磁極。因而所有線圈（組）里的電流方向都相同，即相鄰兩個線圈（組）的連接方式應該是順接串聯，即首端接尾端、尾端接首端，俗稱“頭接尾”、“尾接頭”。
