電力系統中的中壓保護基礎知識


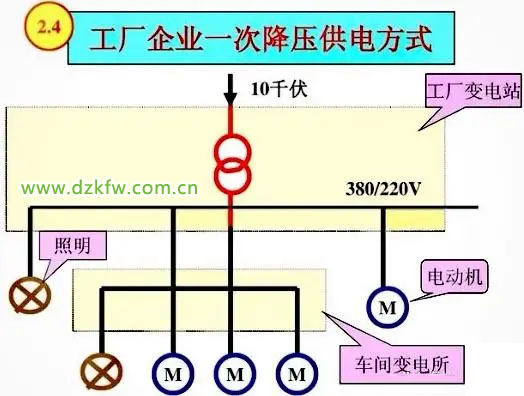

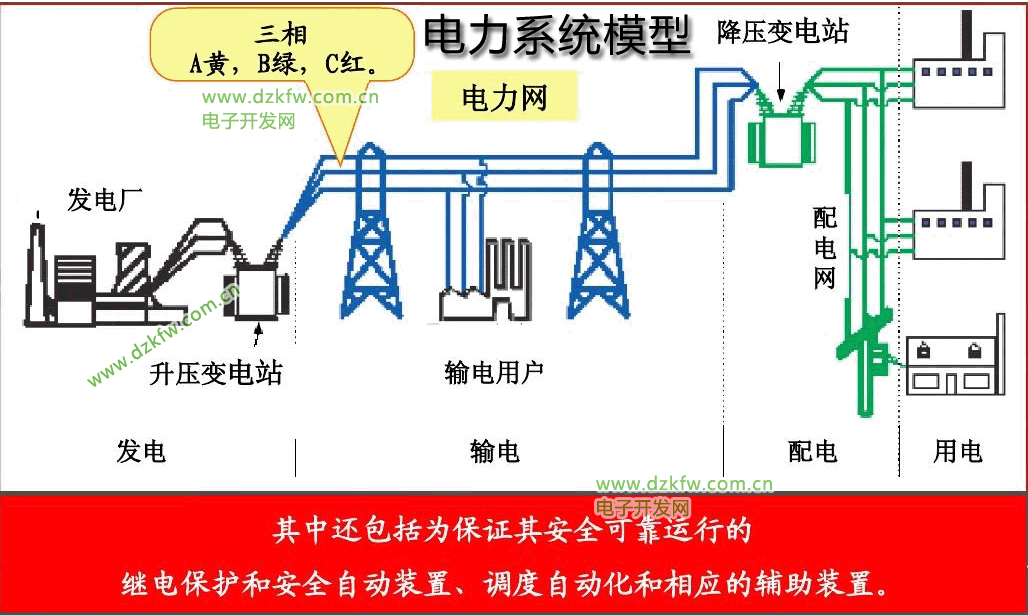

繼電保護定義及分類

繼電保護裝置定義當電力系統中的電力元件(如發電機、線路、變壓器等)或電力系統本身發生了故障危及電力系統安全運行時，能夠向值班人員及時發出警告信號、能夠直接向所控制的斷路器發出跳閘命令以終止這些事件發展的一種自動化措施的設備。

保護四個基本要求

選擇性：指首先由故障設備或線路本身的保護切除故障，當故障設備或線路本身的保護或斷路器拒動時，才允許由相鄰設備、線路的保護或斷路器失靈保護切除故障。避免大面積停電。

速動性：指保護裝置應能盡快地切除短路故障。其目的是提高系統穩定性，減輕故障設備和線路的損壞程度，縮小故障波及范圍。

靈敏性：指在設備或線路的被保護范圍內發生故障時，應具有必要的靈敏系數。保證有故障就切除。

可靠性：是指需動作時不拒動，不需要動作時不誤動。

保護分類

按保護對象分為：發電機保護、線路保護、變壓器保護、電容器保護、電動機保護、母聯保護等。

按故障分為：相間短路保護、匝間短路保護、接地短路保護。

按功能分類為：主保護、后備保護（近后備保護、遠后備保護）。

按原理分類為 ：電氣量保護--差動保護、過流保護、電壓保護、阻抗保護（距離保護）、零序、頻率等

非電量保護--瓦斯、油溫、油位、壓力等。

電氣量保護名詞解釋

電流速斷保護：故障電流超過保護整定值無時限（整定時間為零），立即發出跳閘命令。

限時電流速斷保護：故障電流超過速斷保護整定值時，帶一定延時后發出跳閘命令。

過電流保護：故障電流超過過流保護整定值，故障出現時間超過保護整定時間后發出跳閘命令。

過負荷：運行電流超過過負荷整定值（一般按最大負荷或設備額定功率來整定）時，發出過負荷信號或發跳閘命令。

過電壓保護：故障電壓超過保護整定值時，發出跳閘命令或過電壓信號。

低電壓保護：故障電壓低于保護整定值時，發出跳閘命令或低電壓信號。

低周波減載：當電網頻率低于整定值時，有選擇性跳開規定好的不重要負荷。

接地（零序）保護：當一相發生接地后對于接地系統，發出跳閘命令，對于中性點不接地系統，發出接地報警信號。

差動保護：當流過變壓器、線路或電動機繞組兩端電流之差變化超過整定值時，發出跳閘命令稱為差動保護。

距離保護：根據故障點到保護安裝處的距離（阻抗）發出跳閘命令稱為距離保護。

方向保護：根據故障電流的方向，有選擇性的發出跳閘命令稱為方向保護。

自動重合閘：對于一些瞬時性故障（雷擊、架空線閃路等）故障迅速切除后，不會發生永久性故障，此時再進行合閘，可以繼續保證供電。繼電保護發出跳閘命令斷路器跳開后馬上再發出合閘命令，稱為重合閘。

非電量保護名詞解釋

瓦斯保護：對于油浸變壓器，當變壓器內部發生匝間短路出現電氣火花，變壓器油被擊穿出現瓦斯氣體沖擊安裝在油枕通道管中的瓦斯繼電器，故障嚴重，瓦斯氣體多，沖擊力大，重瓦斯動作于跳閘，故障不嚴重，瓦斯氣體少，沖擊力小，輕瓦斯動作于信號。

溫度保護：變壓器、電動機或發電機過負荷或內部短路故障，出現設備本體溫度升高，超過整定值發出跳閘命令或超溫報警信號。

油位異常：對于油浸變壓器，當變壓器內部絕緣油低于整定值或高于整定值時發出跳閘命令或報警信號。

壓力保護：對于油浸變壓器，當油箱內的壓力超過限值，壓力釋放閥或壓力繼電器動作，發出跳閘命令或報警信號。
