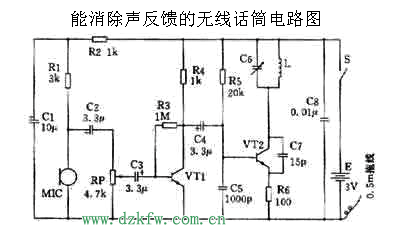

會員注冊本文所述能消除聲反饋的無線話筒，實際上就是加了一個電位器用以調節調制深度。電路圖如下：
駐極體電容話筒mic接收到的音頻信號經耦合電容C2和電位器RP輸出給VT1進行放大，然后將放大了的音頻信號電流經C4加到振蕩管VT2的基極和發射極之間，使其結電容隨音頻電壓而變化，從而使振蕩頻率發生微小變化，達到調頻的目的。
R3是電壓負反饋偏置電阻， 有利于三極管VT1工作點的穩定。VT2組成高頻振蕩器，振蕩主要是靠C7的強烈正反饋來維持。振蕩中心頻率主要由VT2集電極的LC選頻回路決定，調節微調電容器C6，可使中心頻率落在88～108mhz調頻波段里。
電位器RP用來調節話筒的調制深度，當無線話筒距離接收機較近時，如出現嘯叫聲反饋現象，只要調小RP，使調制深度減小，嘯叫聲即可消除!
元器件選擇和制作
VT1可用9011、3DG201硅NPN型三極管，要求β大于100；VT2最好采用9018硅NPN型三極管，β大于100。RP最好采用帶開關的小型電位器， r1～r6均為rtx型1/8w碳膜電阻。c1、c2、c3、c4可用cd11-6.3v型電解電容器，c6為5/20pf瓷介微調電容器，c7應采用cc1型高頻瓷介電容器，c5、c8可用普通瓷片電容器。L需要自制：用直徑1mm漆包線在直徑8～10mm的圓棒上間繞5匝，然后脫胎取下，并拉長到12mm。
調試時，適當調整R3的阻值，使VT1集電極電壓在1.5～1.8v之間即可。VT2集電極電流應在1.0～1.8mA左右，如出入過大，可調整電阻R5使之達到要求。再用起子碰vt2集電極， 看vt2集電極電流市否有變化， 電流增大表示vt2已起振，電路正常；如電流無變化，表示vt2沒有振蕩，應仔細檢查電路，直至故障排除。最后在電池的負極端接上一根長0.5m左右的塑料電線作為發射天線，一個很有使用價值的無線話筒就做好了。
