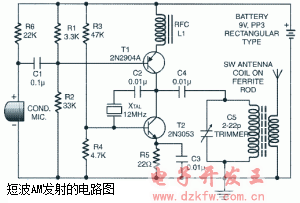

這里短波調幅發射機電路設計圖。該電路很簡單，而且易于制造，因為它適用于只有少數的電子元器件。本變送器的主要特點是，它真的是完全免費的LC（電感，電容）調諧電路，使用固定頻率為12 MHz，這是非常穩定的運行。基于一個LC調諧電路本質上是不穩定的，因為由于溫度和濕度的變化的諧振頻率的漂移。

電阻R1，R2利用為DC偏置晶體管T1。給出了耦合電容器C1的電容式麥克風和晶體管T1的基極之間。以同樣的方式，電阻器R3，R4和R5給DC偏置晶體管T2。
振蕩器的段是晶體XTAL晶體管T2，電容器C2，C3和電阻器R3，R4和R5的組合。從晶體管T2的集電極經由反饋電容C2的一部分的能量激發的晶體。該晶體在其基本頻率振動，由于晶體發生的振蕩被放置到晶體管T2的基極通過電阻R4。使用這種方法，獲得連續的無阻尼振蕩。在這個電路中，可以被取代的任何晶體在短波范圍內的具有頻率，即使操作嘗試使用12 MHz晶體。
晶體管T1有3個能力：
晶體管功能的直流通路晶體管T2 + VCC源。
這是由電容式麥克風的音頻信號放大。
注入的音頻信號轉換成調制的高頻載波信號。
的電容傳聲器轉換成的電信號，該信號被放大晶體管T1的語音信息。該放大的音頻信號調制的載波頻率，晶體管T2產生的。的振幅調制的輸出是后天在晶體管T2的集電極上，并以電磁波的形式發送到空間中的環形天線。該天線可以被調諧到一個特定的頻率，通過微調的微調C5和通過修改進入線圈的鐵氧體棒的長度。
所發送的信號可以被接收，而無需任何短波接收機上的失真和噪聲。本變送器的范圍是25至30米的情況下，更可能會擴大的天線導線的長度適當?shù)匮娱L連同良好的匹配。
