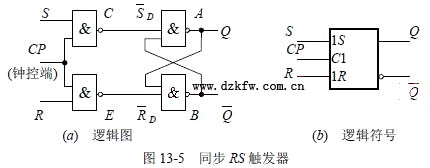

由與非門構成的同步RS觸發器如圖13-5(a)所示，其邏輯符號如圖13-5(b)所示。圖中門A和B構成基本觸發器，門C和E構成觸發引導電路。
由圖13-5(a)可見，基本觸發器的輸入
當CP=0時，不論S、R是什么，
,
的值都為1，由基本觸發器功能可知，觸發器狀態Q維持不變。當CP=1時，
觸發器狀態將發生轉移。為使觸發器的翻轉時刻真正由CP控制，不受S、R信號的影響，要求S、R信號在CP=1期間保持不變。因此，CP的作用僅是控制觸發器的翻轉時刻，而觸發器翻轉后的狀態，仍然是由S、R和Qn+1決定的。
根據基本觸發器的狀態方程，可以得到，當CP=1時:
該式是同步RS觸發器的狀態方程，其中RS=0是約束條件，它表明在CP=1期間，觸發器的狀態按上式的描述發生狀態轉移。

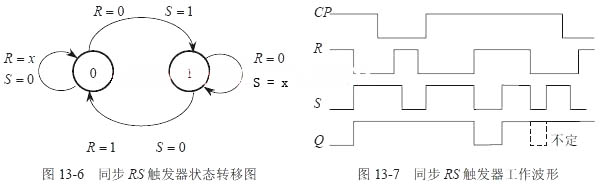

同理可以得到在CP=1時，同步RS觸發器的狀態轉移真值表如表13-4，激勵表如表13-5以及狀態轉移圖如圖13-6所示。
圖13-7是同步RS觸發器的工作波形。當CP=0時，不論R、S如何變化，觸發器狀態維持不變。只有當CP=1時，R、S的變化才能引起狀態的改變。
