算法流程圖，專指以特定的圖形符號加上說明表示算法的圖。一般有兩種表示方法：傳統流程圖與結構流程圖，其中傳統流程圖應該更廣泛一些。算法設計可以稱之為程序設計的核心，而表示一個算法，有多種不同的方法，常用的有自然語言，流程圖，偽代碼，PAD圖等。

　　程序一般可簡單劃分為兩類：邏輯流程類程序、算法應用類程序，但復雜的應用多是二者的組合。其中邏輯流程類更多強調的是時序、操作步驟等，一般都是用來簡化人類的事務性勞動而設計，如打開12306網站，登錄后查詢并購買火車票，整個過程應涉及到一系列與人交互的邏輯動作，另有后臺的數據查詢匹配算法，屬于典型的融合應用。二者中，算法部分更復雜、抽象，需要一種圖形化的方法來描述。

　　用圖形表示算法，直觀形象，易于理解，更方便開發交流及測試檢驗。算法流程圖不僅用來指導編寫程序，而且在調試程序中可以用來檢查程序的正確性。如果框圖是正確的而結果不對，則按照框圖逐步檢查程序是很容易發現其錯誤的。核心算法流程圖一般是軟件開發中的重要文檔，作為程序說明書的一部分進行存檔，供合作伙伴、后加入同事參考，更好的幫助理解算法的思路和結構。

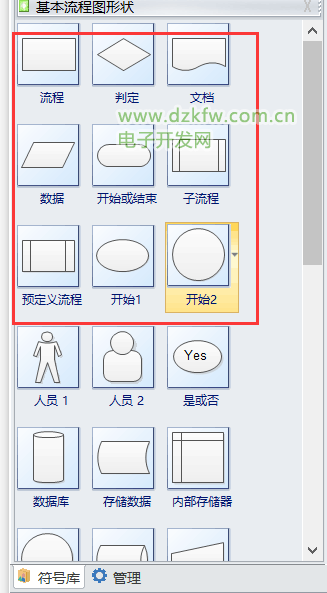

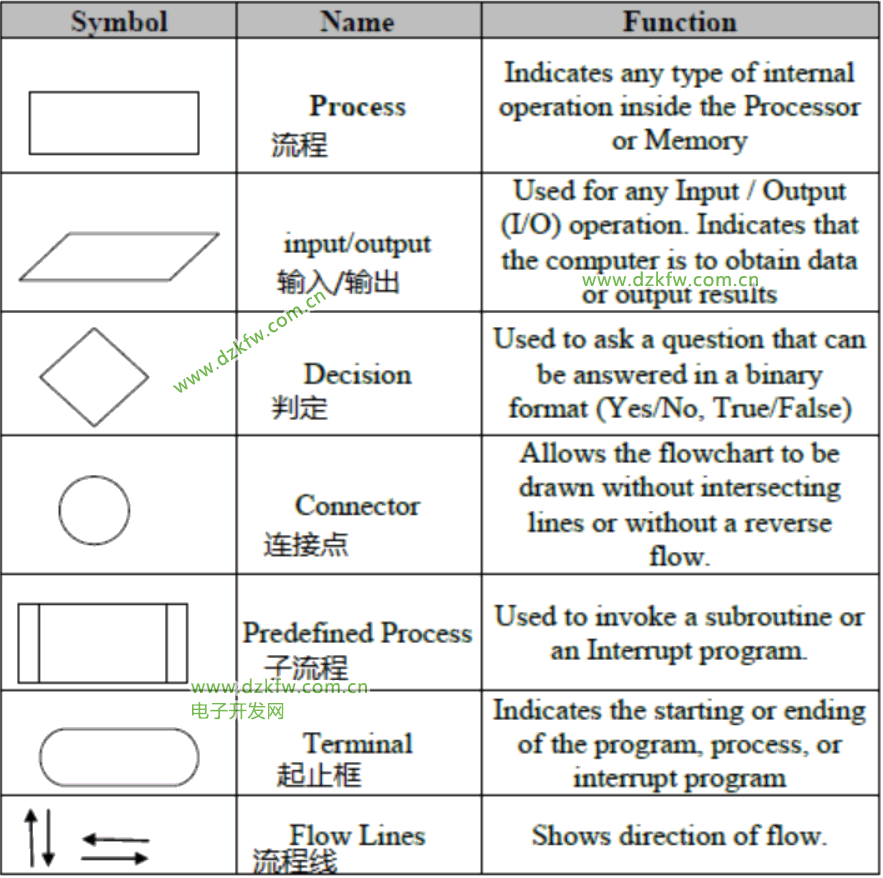

下面為 億圖圖示 中的流程圖的基本構成元素：紅框的和上述基本一致，箭頭在下面也一樣有。

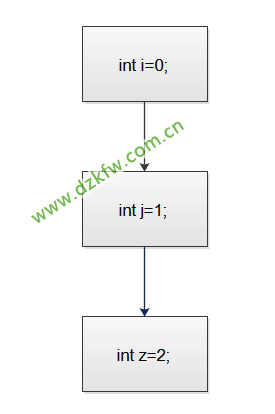

順序流程圖：  （數據是我胡亂寫的，主要是看結構）

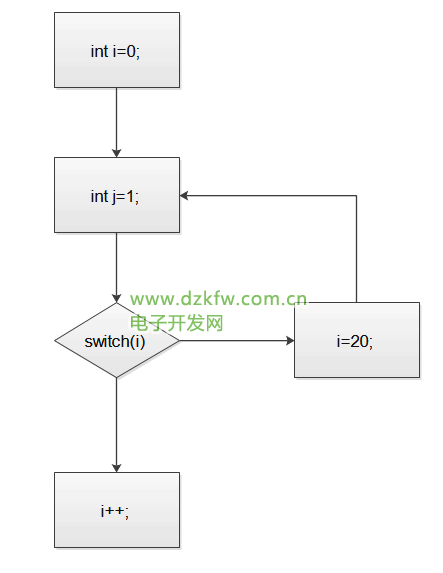

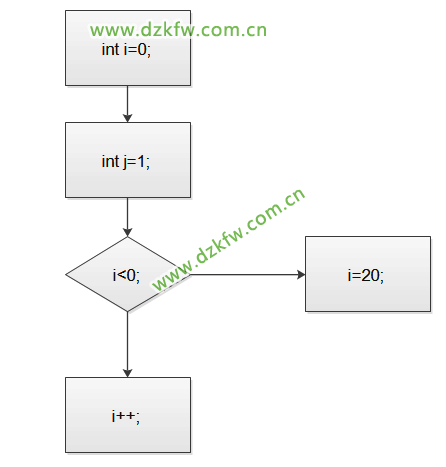

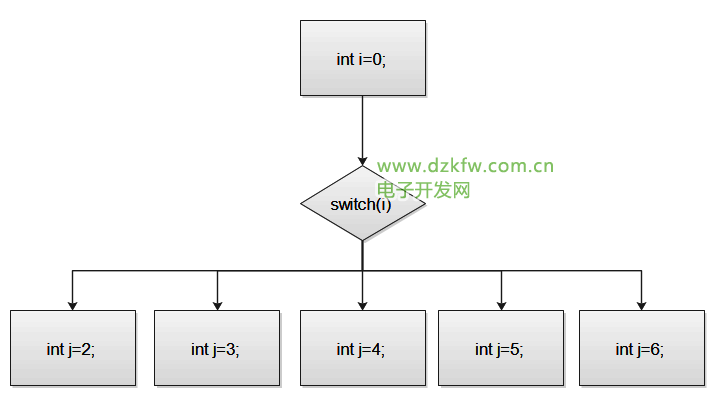

分支結構：（前是if  后是 switch）  （數據是我胡亂寫的，主要是看結構）

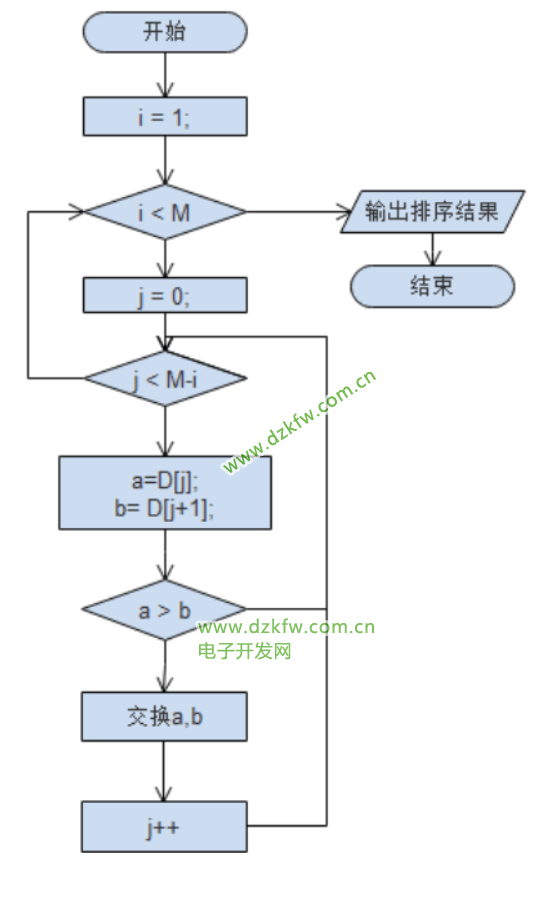

循環結構：  （數據是我胡亂寫的，主要是看結構）

　　任何復雜的算法流程圖都是由 ：順序結構、分支結構 和 循環結構 三種結構組合而成。
