會員注冊McgsPro體系結構分為組態環境、模擬運行環境和運行環境三部分。
組態環境和模擬運行環境相當于一套完整的工具軟件，可以在PC機上運行。用戶可根據實際需要裁減其中內容。它幫助用戶設計和構造自己的組態工程并進行功能測試。
運行環境是一個獨立的運行系統，它按照組態工程中用戶指定的方式進行各種處理，完成用戶組態設計的目標和功能。運行環境本身沒有任何意義，必須與組態工程一起作為一個整體，才能構成用戶應用系統。一旦組態工作完成，并且將組態好的工程通過制作U盤包或以太網下載到下位機的運行環境中，組態工程就可以離開組態環境而獨立運行在下位機上。從而實現了控制系統的可靠性、實時性、確定性和安全性。
新建工程

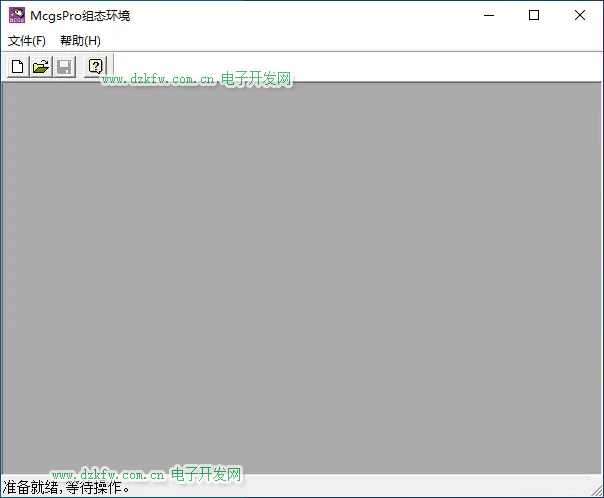

1、打開昆侖通態 McgsPro組態軟件；McgsPro組態環境入門教程

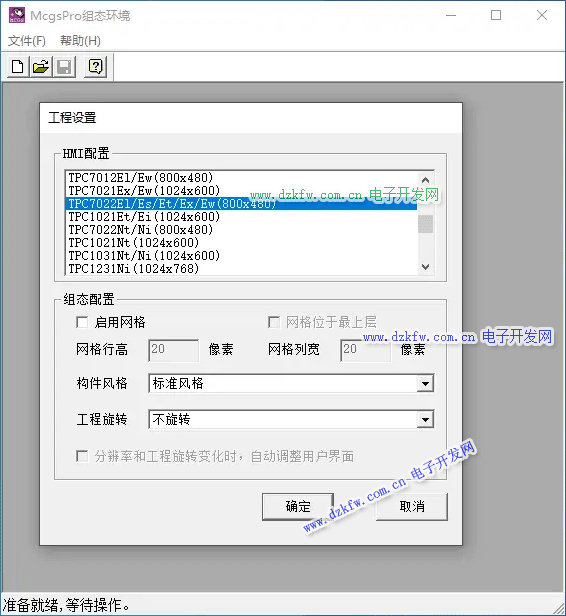

2、選擇觸摸屏型號；

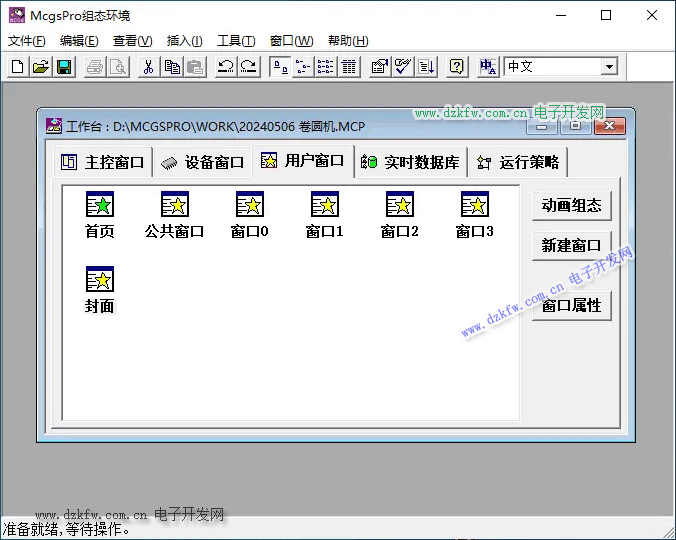

3、打開工作臺，在用戶窗口中創建HMI畫面窗口；

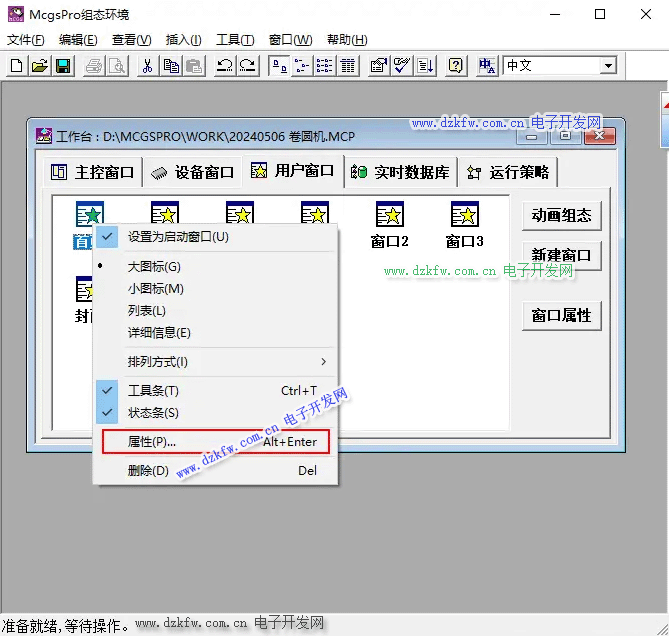

4、打開啟動頁面屬性；

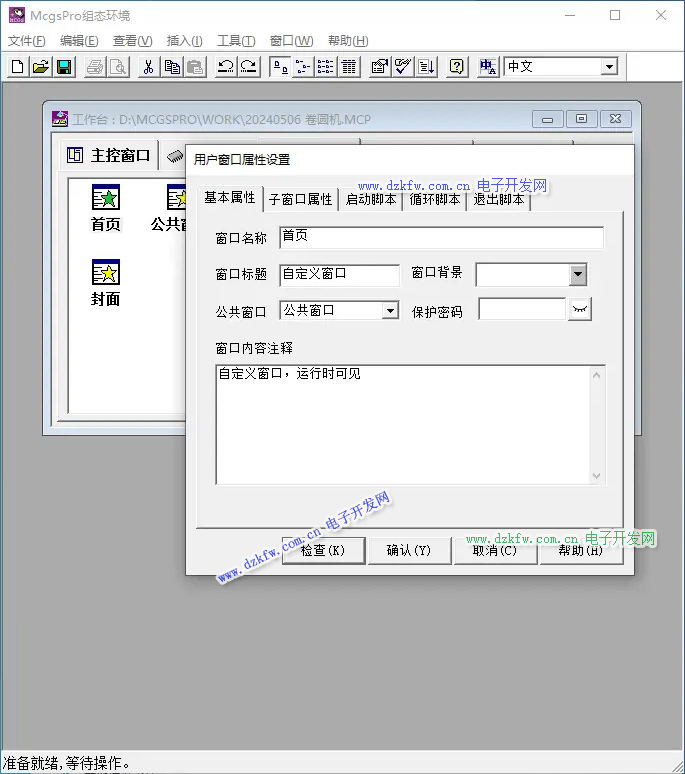

5、在公共窗口中選擇公共窗口；
6、組態設備窗口，雙擊打開；

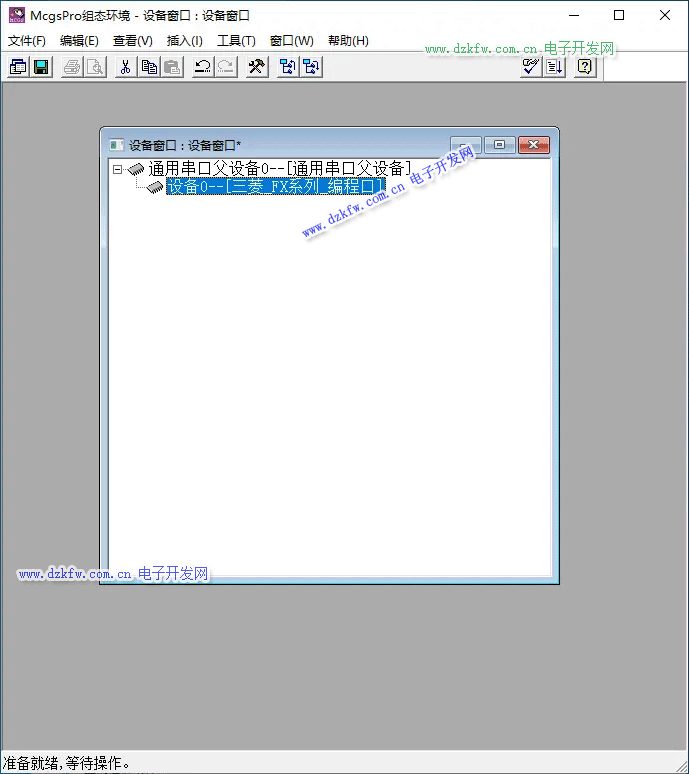

7、添加父設備和子設備；

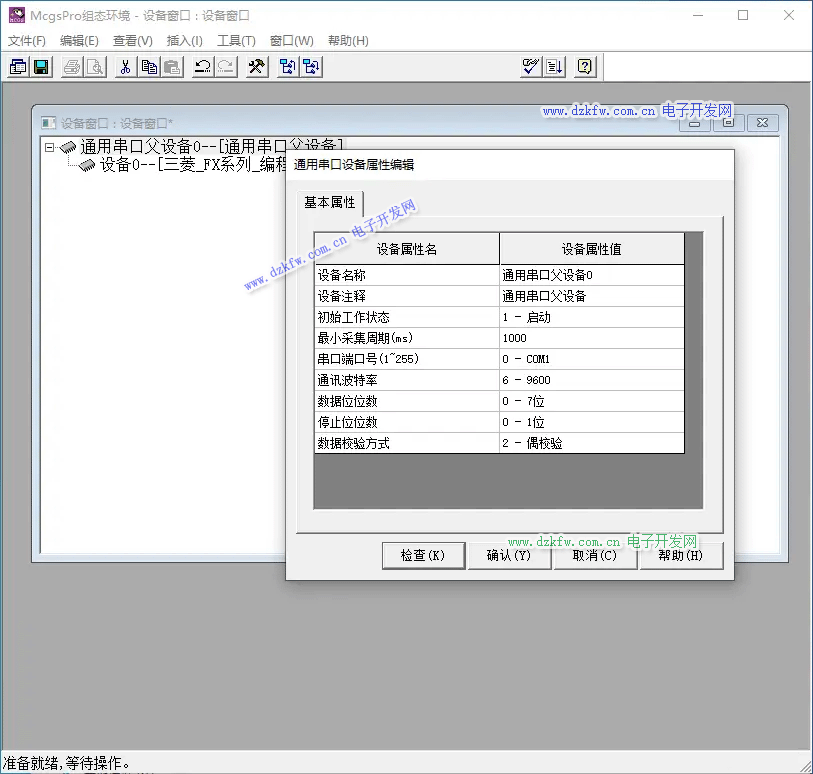

8、父設備端口信息設置；

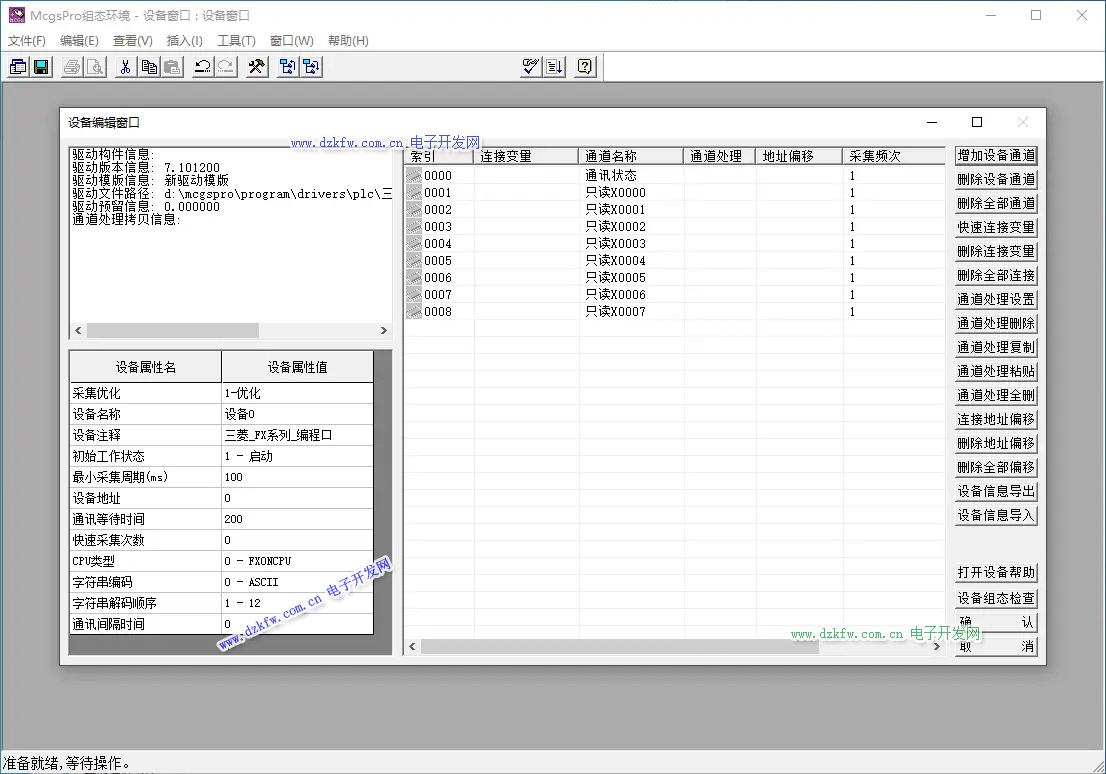

9、子設備窗口左下角參數設置；
添加日期和時間
1、在工具箱中選擇添加標簽，屬性中選擇顯示輸出，不填充顏色，無邊線顏色，字體格式隨意；

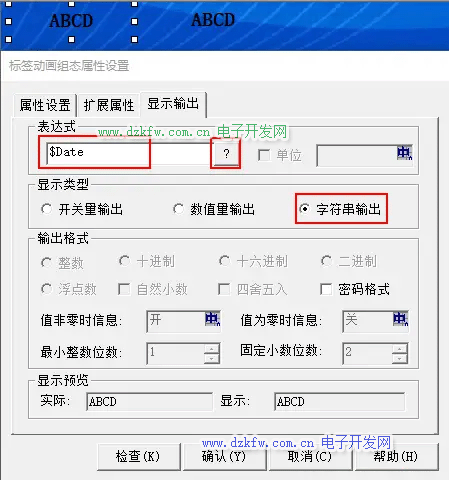

2、擴展屬性默認不變，直接修改顯示輸出；表達式選擇右邊問號，調出系統變量$Date，字符串輸出；
3、最終效果；
透明按鈕制作

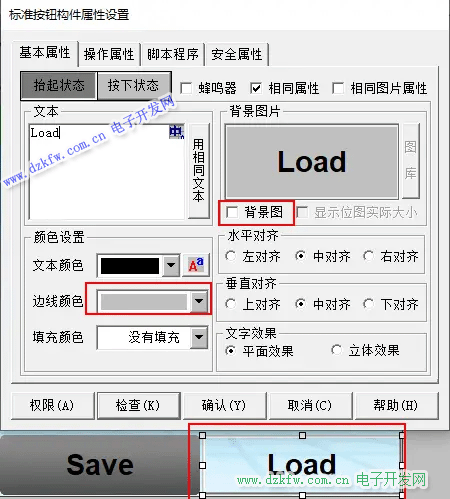

在工具箱中選擇標準按鈕，基本屬性中將背景圖取消（抬起狀態&按下狀態），邊線顏色選擇淺灰色就可以啦！
顯示構件引用變量
點擊菜單欄查看 - 輔助提示 - 構件引用變量（打勾）

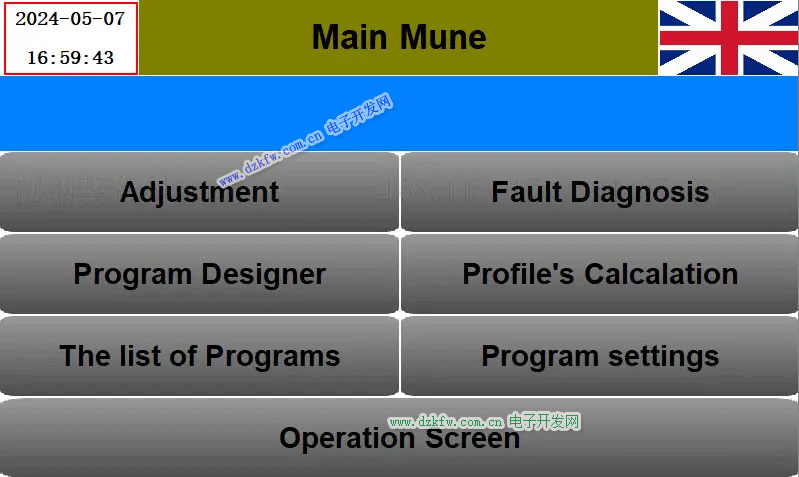

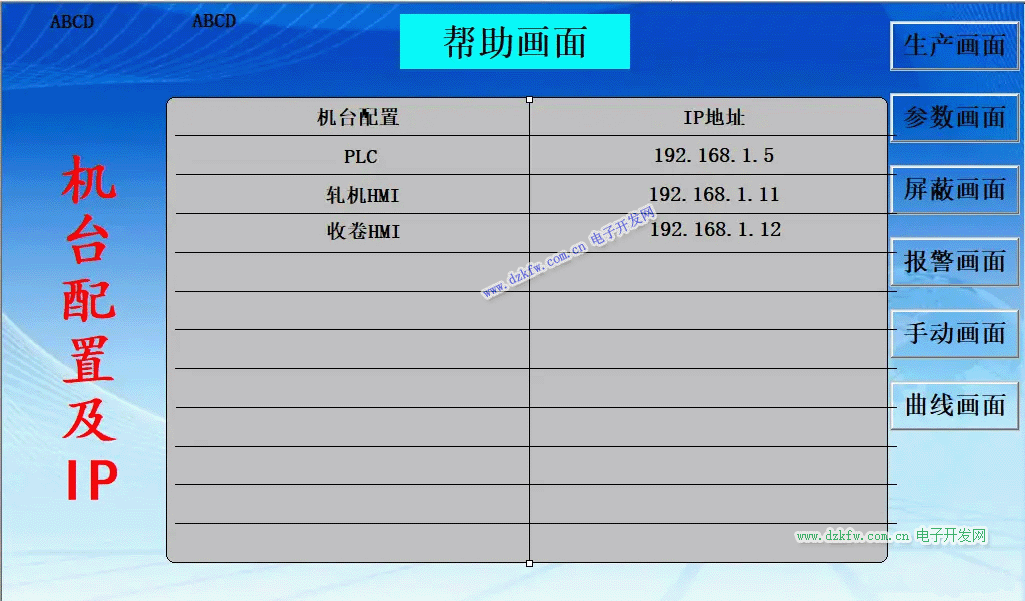

參考畫面
