觸摸屏型號：TPC7022Ex  品牌：昆侖通態
軟件版本：McgsPro3.3
從機PLC：s7-200 Smart SR-60

昆侖通態的觸摸屏TPC7022Ex自帶一個以太網口，支持和s7-200 smart進行通訊，下面我詳細描述一下這個配置過程。

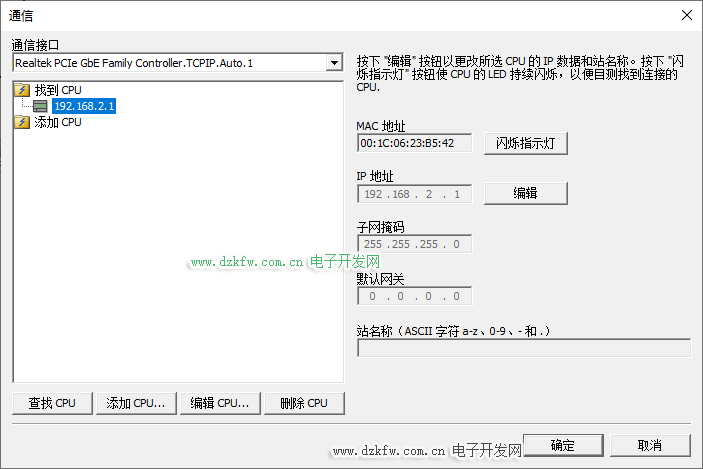

1.首先我們需要知道s7-200 smart的IP地址，這個可以用STEP 7-MicroWIN SMART這個軟件掃描出來，詳細的過程不再描述，掃描成功的IP地址如下所示。

2.然后我們需要配置TPC7022Ex的IP地址和s7-200 smart的IP地址在一個網段，進去系統參數設置，TPC7022Ex的以太網配置如下所示，我們配置
TPC7022Ex的IP地址為192.168.2.190。【這里配置為一個網段即可】

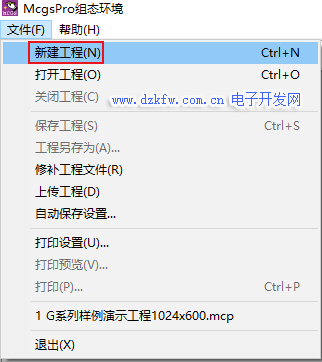

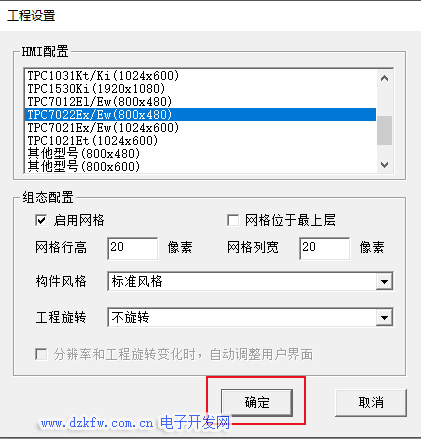

3.新建一個McgsPro工程，選擇HMI為TPC7022Ex。

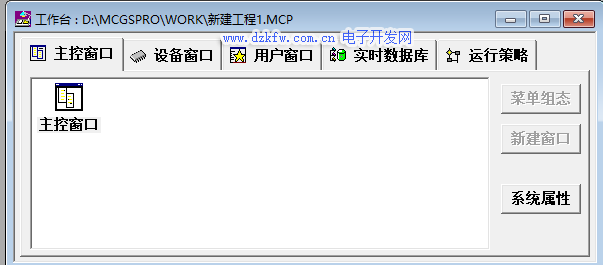

4.點擊設備窗口，點擊設備組態。

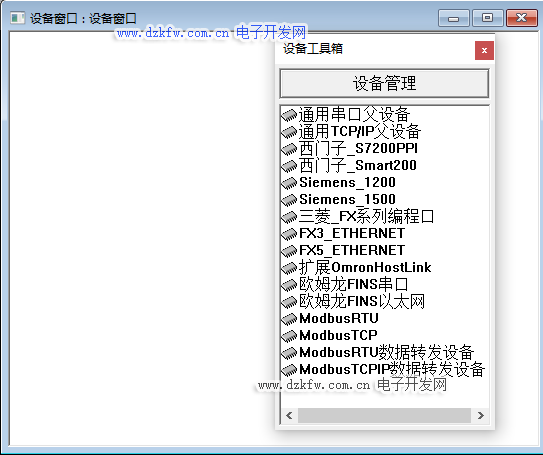

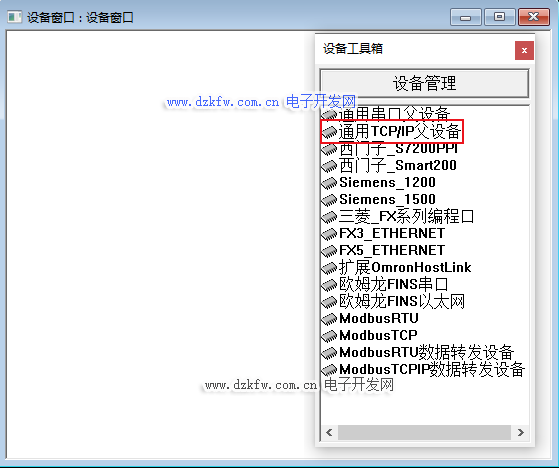

5.新建一個通用TCP/IP父設備，以太網子設備，須掛接在“通用TCP/IF父設備”下才能工作。

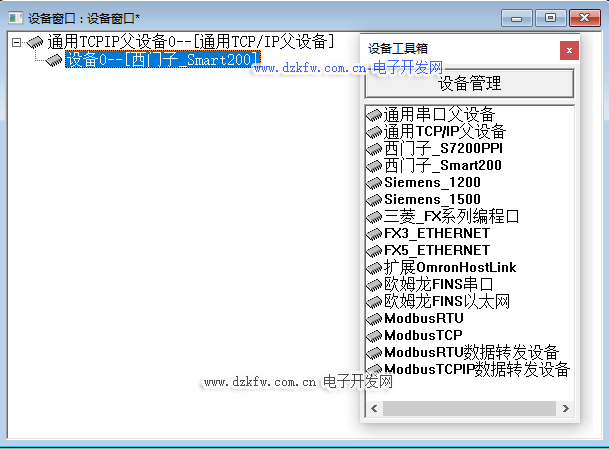

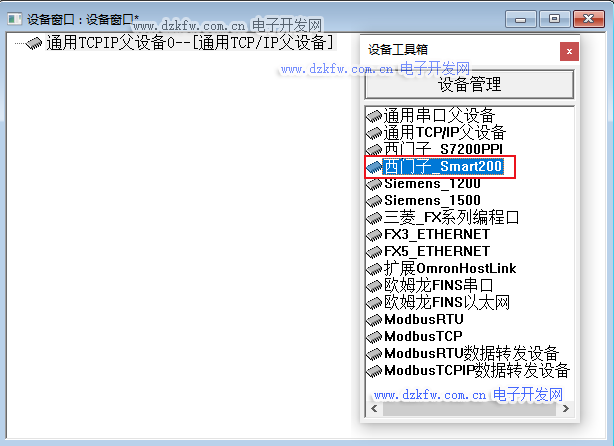

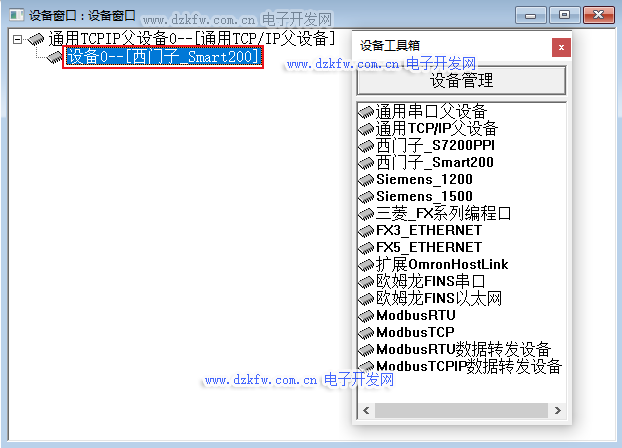

6.新建一個子設備Smart200。

7.配置父設備的通訊參數如下。
本地IP地址為觸摸屏HMI設置的IP地址，遠程IP地址為smart的IP地址。

子設備和父設備的通訊參數表示的含義，可以看幫助文檔，由詳細的說明，幫助文檔通過下面的鏈接打開。

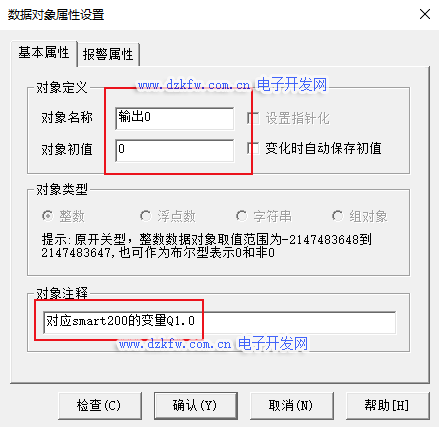

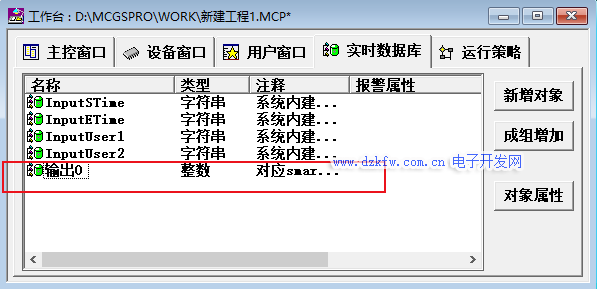

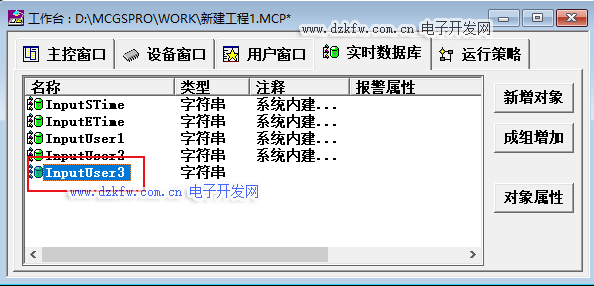

8.新建一個對象，整數類型，命名為輸出0。

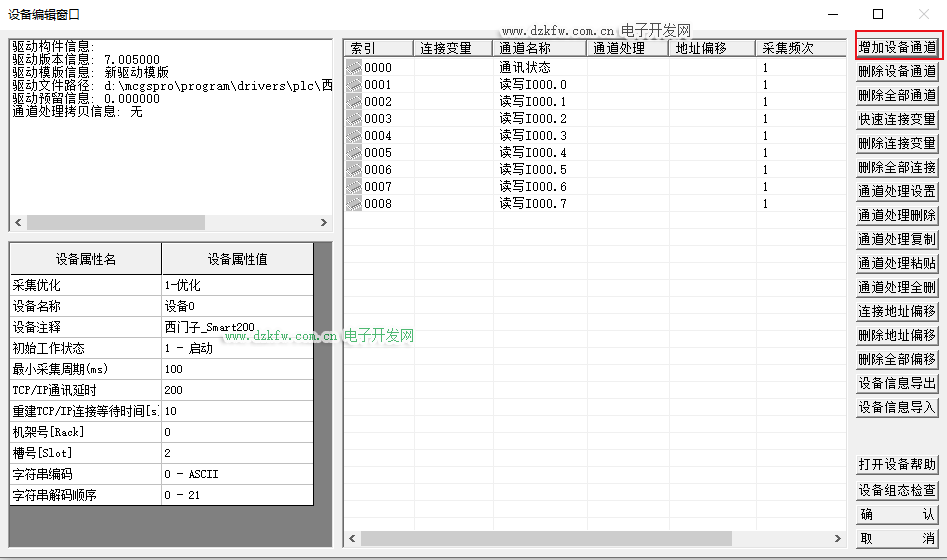

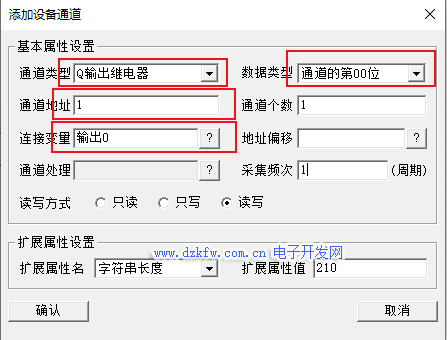

9.在設備編輯窗口中增加一個設備通道，對應PLC的Q1.7，并和變量輸出0關聯起來。

定義好的通道和變量的關聯如下所示：

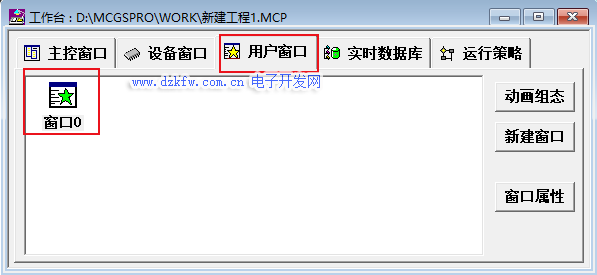

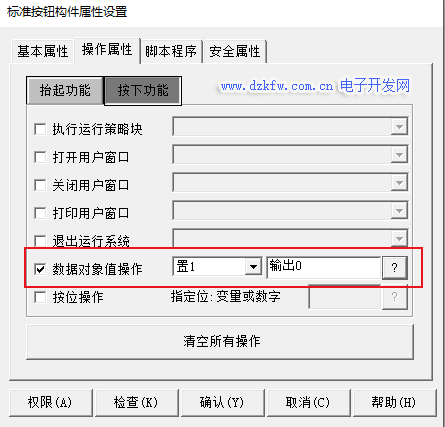

10.用戶窗口上放置1個按鈕，按鈕按下或者彈起的時候，對對象輸出0進行操作。

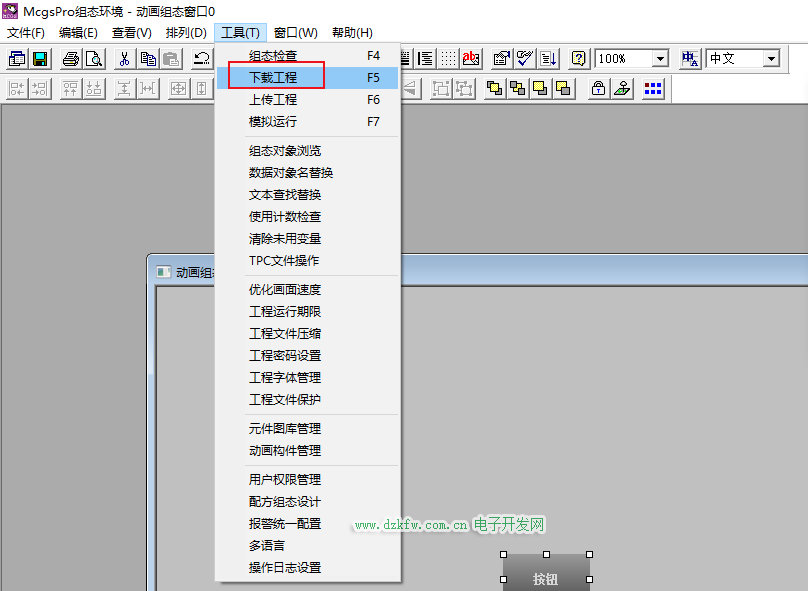

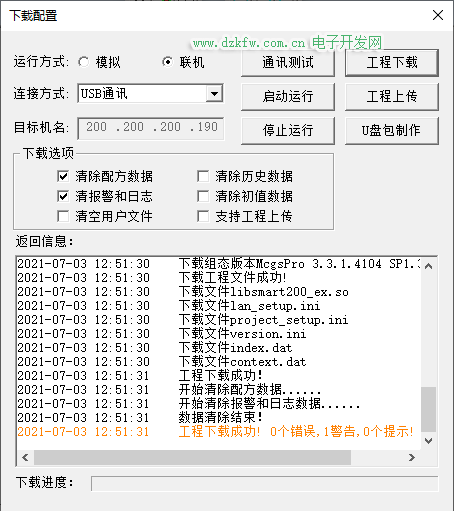

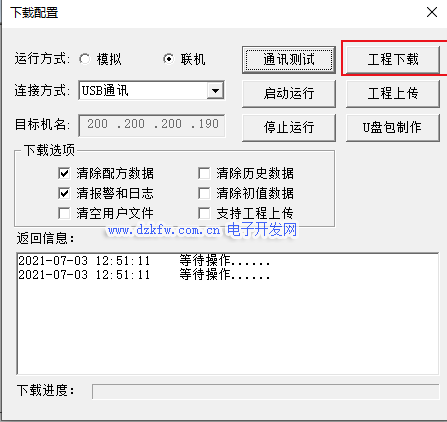

11.點擊保存，然后進行工程的下載。

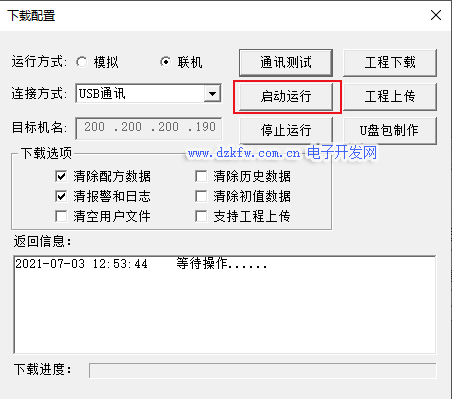

12.點擊啟動運行，HMI的畫面運行。

點擊HMI上的按鈕，可以清楚的觀察到按下按鈕的時候，Q1.0有輸出，彈起的時候沒有輸出。觀察效果和設置一致，說明TPC7022Ex和smart通訊成功。
