一、昆侖通態和西門子plc通訊的硬件連接

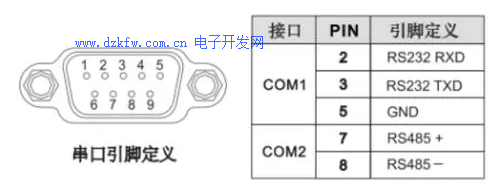

1．MCGS觸摸屏485端口腳位定義

2．200smart PLC 485端口腳位定義

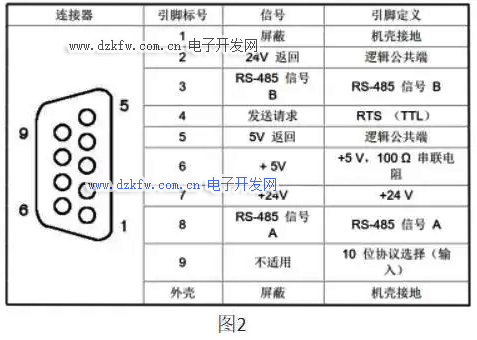

200smart PLC選擇可以選擇CPU 集成的 RS485 通信端口和標準型 CPU 額外支持 SB CM01 信號板。CPU 集成的 RS485 通信端口的引腳分配如圖2所示，CPU 額外支持 SB CM01 信號板

標準型 CPU 額外支持 SB CM01 信號板，該信號板可以通過 STEP 7-Micro/WIN SMART 軟件組態為 RS485 通信端口或者 RS232 通信端口。SB CM01 信號板的引腳分配，如圖3 所示。

3．PLC與觸摸屏連接

3.1 CPU 集成的 RS485 通信端口與觸摸屏連接

PLC端口引腳3連接觸摸屏COM2端口引腳7，PLC端口引腳8連接觸摸屏COM2端口引腳8，如表1所示。

3.2 SB CM01 信號板與觸摸屏連接

SB CM01 信號板Tx/B連接觸摸屏COM2端口引腳7，SB CM01 信號板Rx/A連接觸摸屏COM2端口引腳8，如表1所示。

二、昆侖通態組態軟件 MCGS Pro軟件設置， 昆侖通態和西門子plc通訊變量關聯

1. 新建項目

打開MCGS Pro軟件在文件菜單欄中新建項目選擇TPC7022Ew這款觸摸屏；

2. 新建連接設備

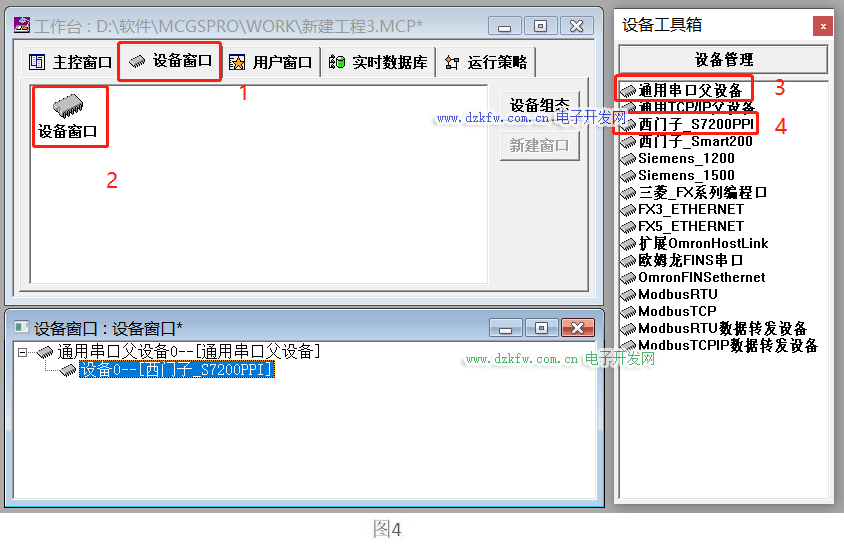

1) 在工作臺的設備窗口—設備窗口，如圖4所示，進行通訊設備設置，步驟3和步驟4需要雙擊鼠標左鍵，步驟4彈出提示，點確認即可；

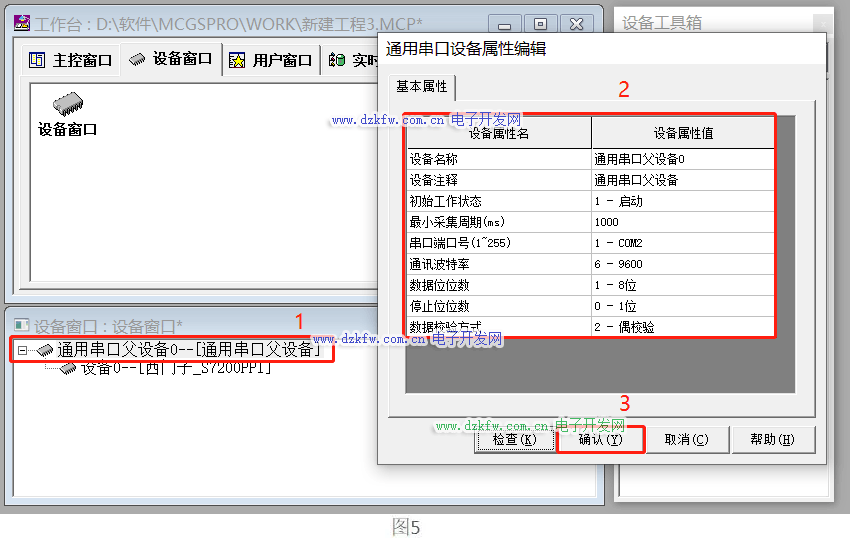

2) 設置串口通訊參數，在圖5步驟2中根據實際設備的通訊參數設置；

3. 建立連接變量

1) Bool變量建立；

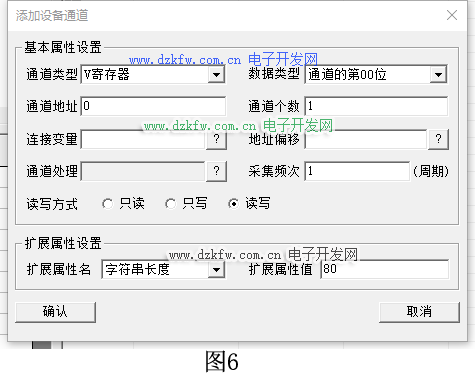

建立V0.0變量，如圖6所示。

2) Byte變量建立；

建立VB1變量，如圖7所示。

3) Word 變量建立；

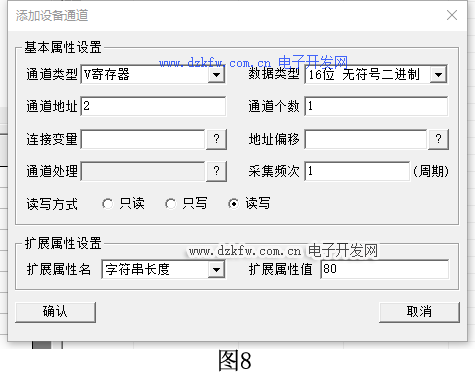

建立VW2變量，如圖8所示。

4) DWord 變量建立；

建立VD4變量，如圖9所示。

5) Real 變量建立；

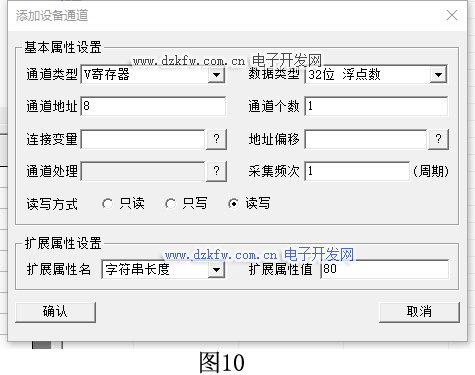

建立VD8變量，如圖10所示。
