會員注冊NE555制作悅耳的門鈴,NE555 doorbell
關鍵字：NE555,門鈴電路圖

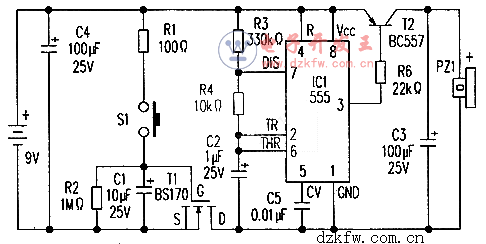

這里推薦一款悅耳的門鈴電路。電路中555定時器芯片(IC1)連接成多諧振蕩器．其輸出為低時持續7ms，輸出為高時持續235ms。當IC1輸出變低時．晶體管T2導通，使蜂鳴器激活，蜂鳴器放聲，并對電容C3充電。當輸出變高時，鈴聲的聲音強度逐漸消退。此過程反復進行．直至定時電路停止工作為止。
定時電路工作過程如下：短促按壓開關S1使電容C1經R1迅速充電。當C1兩端的電壓超過場效應晶體管T1的柵極門限電壓時，T1開始導通，而且只要C1上的電荷使電壓大于此門限電壓．這種導通狀態就會一直維持下去。如采用電路中所用的元件值，蜂鳴器大約鳴叫15秒，且其鳴叫聲十分悅耳。這一時間足以讓主人聽到。
